Welk nummer heeft een pin op Jtag/Oslink interface

[EmQu]

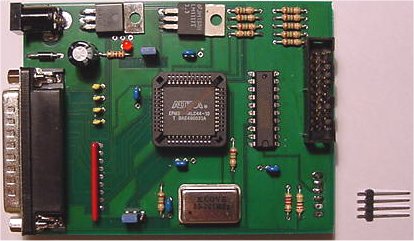

Ik heb een zgn. jtag/oslink interface en ik wil nu van het jtag gedeelte gebruik maken en het in mijn Philips DSX 6073 solderen om snel te kunnen proggen met Pionero. Ik heb alle benodigde documentatie en kan aan de slag. Alleen mijn probleem is het volgende. Er zit een aansluiting op met 20 pinnetjes en daar heb ik er maar enkele van nodig. Maar ik heb werkelijk geen idee wat de nummering is van de pinnetjes. Ik heb een foto bijgevoegd van de jtag/oslink die ik heb, kan iemand mij vertellen welke pin welk nummer heeft? (Het gaat om de 20 pinnen rechts op de printplaat)



Alvast bedankt.



Greetz,

EmQu <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Lamko]

Er is toch wel een schema ?

Die had je beter ff toe kunnen voegen in plaats van die foto !

[Gast]

Ik had nog een schema liggen van een jtag.De print is anders,maar de connectoren zijn hetzelfde.

Ik hoop dat je er wat aan hebt.



GUZ Ekkie

[EmQu]

Er zijn inderdaad schema's genoeg te vinden van Jtag's (hoewel ik deze verzie nog niet had... dankje) en daar staat inderdaad de 20 polige connector op. Maar kijk eens naar mijn bijlage bovenaan, hoe hebben ze de conector op mijn jtag/oslink interface geplaatst? Voordat ik straks de boel verkeerd aansluit en de boel opblaas. Alhoewel... kan dat met 5V wel? Ik had gehoopt dat er nog iemand was met zo'n printkaartje en mij precies kon vertellen, welke van de 20 de nummer 1 pin was. Maar toch bedankt jongens... ik ga i.i.g. nog zelf ook even pielen.



Greetz,

EmQu <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Matchless]

Citaat:

Voordat ik straks de boel verkeerd aansluit en de boel opblaas. Alhoewel... kan dat met 5V wel?



Yup, dat kan.Je zit nl direct aan de processor/flash van je decoder te werken en die is nogal gevoelig.

Ga dus niet zomaar proberen!!zeker weten wat je doet..

[EmQu]

Nou dan hoop ik dat er nog een techneut hier komt die het mij kan vertellen.

Ik zoek onderwijl ook gewoon verder natuurlijk.



Thanx,

EmQu <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[Lamko]

Je kunt toch heel simpel nu je het schema hier hebt, vanaf de 74HC244 ic de pinnen volgen naar je 20 pinsheadertje volgen of is dat het probleem ?

Je pakt bijv pin 9 van het ic en kijkt naar welk pinnetje hij toe gaat, 9 dus.

7 gaat aan 11 en 5 gaat aan 3 en 3 gaat aan 19 en 20 gaat aan de ground

en zo kun je het wel uitvogelen hoe het nou zit met de rest en dan moet het wel lukken toch ?

[EmQu]

Ik ga het gewoon eens proberen.

Thanx
