[7020S] ++Netwerk-probleem 7020++

[zoeker]

Aangezien de thread die ik op de voet volgende,gesloten is door èèn van de moderators hier op het forum,open ik maar weer een nieuwe........

Ik vind dit probleem te belangrijk om door een slotje te laten beeindigen.

Dus mensen ik heb nog steeds een probleem met mijn dm7020 in mijn netwerk.

Wie gaat mij helpen om dit op te lossen ??



Gr.Zoekertje.

[Gast]

Zelf wat keramische condensatoren solderen (verliest wel je garantie) en het zou weer werken als je de vorig thread moet geloven en natuurlijk zoals Michel het ook al eens gezegd heeft in een andere thread (het ging toen over het gebrek aan officiele bios updates van dream voor de 7020): het blijft natuurlijk een HOBBY BOX! DUs ik zou zeggen hobby maar wat! lol

[theparasol]

Heb zojuist de correcte smd condensatoren besteld.

Als er nog liefhebbers zijn, ik heb er nog 20 extra besteld.



Reacties alleen per pm



Topic kan op slot, hobby oplossing is bekend en 1 ieder

die niet durft/kan moet maar terug naar de winkel / leverancier en geduldig de reparatietijd uitzitten.



Jongens bedankt voor het meedenken en het vinden van de broodnodige hobbyoplossing. Dit is DE reden dat ik op sat4all vertoef.

[Unetwork]

Laten we dan wel svp ontopic blijven want we zijn hier niet bezig met wat de consumentenbond er nu van vind..

En we een advocaat moeten inschakelen want dit slaat nergens op!

Laten we problemen hier gewoon gezamenlijk oplossen. We zijn immers een hobby board.



Ik begrijp terdege de situatie van de importeur en ook van Michel, die heeft hier altijd openlijk alle ontwikkelingen mee gedeeld over dit probleem wat trouwens niet speelt in alle 7020 modellen!

Ik denk dat het antwoord al is gegeven door de diverse experts hier waaronder Michel dus geduld en goed lezen hier is een goede zaak!

[Fredo]

laten we even erbij halen waar het om gaat





en de/een oplossing





dit is reeds getest door een zeer actief solderend lid van het bord

[Fredo]

Citaat:

Heb zojuist de correcte smd condensatoren besteld.
Als er nog liefhebbers zijn, ik heb er nog 20 extra besteld.

Reacties alleen per pm

Topic kan op slot, hobby oplossing is bekend en 1 ieder
die niet durft/kan moet maar terug naar de winkel / leverancier en geduldig de reparatietijd uitzitten.

Jongens bedankt voor het meedenken en het vinden van de broodnodige hobbyoplossing. Dit is DE reden dat ik op sat4all vertoef.

ik heb een vraagje heb jij nu keramiek of gewone elco's besteld

[pepela]

ik wil niet in herhaling vallen: (en sorry voor deze vraag)



welke waardes zijn de "nieuwe" condensatoren die er in zouden moeten?

ik wil deze zelf vervangen, maar wil zeker de juiste bestellen (in woon in antwerpen)



mvg,

[theparasol]

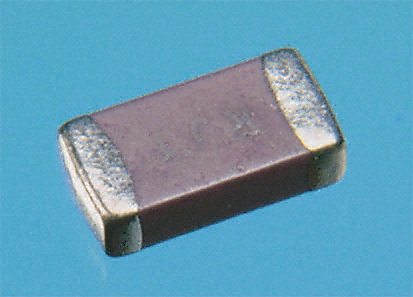

Deze verwacht ik morgen binnen:



10V 4.7 uF artikelcode 451-6284



De 16V schijnt niet te verkrijgen te zijn, de 10V moet het ook prima doen.

1039333-24.ZIP

[Fredo]

het plaatje



[pepela]

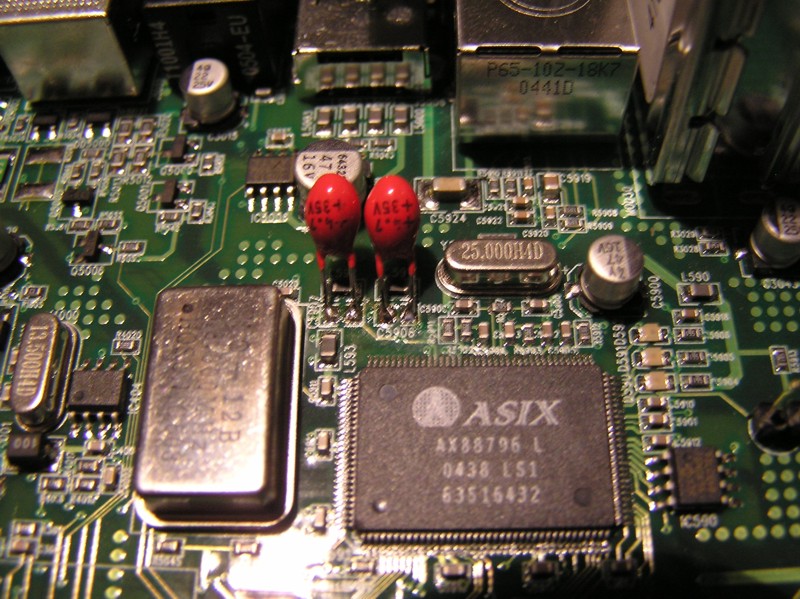

ik heb mij gewaagd aan de aanpassing, met duidelijke verbeteringen van de netwerkprestaties lezen/schrijven naar de HDD van de DM7020.



De lokale electronica shop had de SMD niet binnen, en heb ze besteld. Om het resultaat te ondervinden heb ik ondertussen "normale" elco's er op gesoldeerd. (morgen zouden de SMD condersators binnen zijn).





hier enkele screenshots:





DM7020 --> PC voor aanpassing



DM7020 --> PC na aanpassing



PC --> DM7020 voor aanpassing





PC --> DM7020 na aanpassing



met vriendelijk groet



PS: als het mij gelukt is, lukt het iedereen wel



edit om volgende commentaar bij te geven:

enkele dagen geelden had ik mijn hdd filmen naar mijn NLSU gekopieerd en duurde enorm lang. Nu heb ik de test ook gedaan van DM-->NLSU en snelheid ligt ook rond de 1600-1800 kb/sec wat voorheen maar 250-300kb/sec was.



[pepela]

aan de elektronica specialisten:



de electronica shop hier zegt dat 4.7 microfarads in keramische uitvoering niet bestaat dan het onmogelijk is.



Nu mijn vraag: kan het zijn dat de waarde 4.7pF (picofarads) moet zijn?



mvg

[MagicOnline]

Pepela klopt



de condensator die je nodig hebt is de volgende SMD-TTK 4.7/16V dit is een Tantal condensator van 4.7uf



De 4.7pf is dus niet de goede!

een keramische uitvoering van 4.7uf bestaat idd niet

[Gast]

Citaat:

een keramische uitvoering van 4.7uf bestaat idd niet

Niet iedereen zal hem hebben, maar 4.7 uF keramisch 16 V is verkrijgbaar in 0805 (2,1x1.25 mm) en 1206 (3,2x1,6 mm) smd uitvoering.
Zelfs 100 uF is nog verkrijgbaar in 1210 (3,2x2,5 mm) (max 6,3V, en duur!).

Maar het schema van die Asix chip geeft een 4.7 uF elko aan, parallel aan een kleinere keramische.
Als je dus de originele condensator laat zitten, en er gewoon een elko overheen soldeert, moet dat voldoende zijn.

Suc6, Lion.

[theparasol]

Gaat die 10V die ik nog steeds binnen moet krijgen dan wel ok werken? Er zit toch niet meer spanning van en naar die asix pootjes dan circa 5 volt?

[Gast]

Yep, moet geen probleem zijn.

Meer dan 5 Volt zal er niet op komen.

Bij elko's geldt wel dat de versies met een hogere spanning doorgaans een lagere ESR (weerstand) hebben, en dus beter ontkoppelen.



Greetz, Lion.
