Philips GR-2.4 moeilijke koude start

[Jan Ambers]

Dit GR2.4 toestel start zeer moeilijk op(koude opstart), staat meestal enige tijd te hikken, en uiteindelijk start ie dan op...

Eens opgestart, start ie zeer vlot op, zowel via AB als via netschakelaar.

Een elco uitgeput?

[Snurker]

Plaats eens een lamp van 230 volt in hetzelfde stopcontact als de TeeVee

Als de lamp nu ook bij die koude start staat te wapperen is er iets mis met de netbedrading of de stop in de elektrakast.



Juist bij aanzetten..werkt de stroomverbruikende demagnetisatie en vraagt dan wat meer energie van het 230 volt net.



Snurker (Media Research) <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Steve]

vervang weerstand R3610 (primaire deel voeding) door 2R2.en vervang C2550

[Jan Ambers]

"Plaats eens een lamp van 230 volt in hetzelfde stopcontact als de TeeVee

Als de lamp nu ook bij die koude start staat te wapperen is er iets mis met de netbedrading of de stop in de elektrakast.



Juist bij aanzetten..werkt de stroomverbruikende demagnetisatie en vraagt dan wat meer energie van het 230 volt net."

Vergeet het ik heb hier 3x220 60A ter beschikking...

Nee het ligt a d TV voeding...

Blij te horen da je nog een beetje leeft!

[Jan Ambers]

De R3610 door 3.9 ohm vervangen, en ook C2550 474µF vervangen, maar ie blijft hikken bij koude start; en na een paar minuten slaat ie aan, en vanaf dan alles normaal???

Beveiligingsprobleem?

[Jan Ambers]

Ik heb eens de spuitbus vriesspray op enkele diodes "losgelaten"...

Op diodes 6549; 6561 en 6666 die alle 3 naast elkaar op de print zitten, volstaat een tikkeltje spay om het werkend toestel te doen uitslaan, en na enige tijd slaat dit weer aan???

Ik hoop dat de benaming juist is want de nummering is moeilijk leesbaar!

6549 vind ik ook niet op mijn schema...

[Snurker]

Ja ja mijn beste belgischebierbuikbehouder...Snurker is weer in 't land.



Die dioden welke u opnoemt..zitten alle in het protectie circuit

waarschijnlijk is er kortgeleden een lijntranformator vervangen en zijn nog niet alle beschadigde onderdelen vervangen.

6549=BAT85 komt via tor 7591 van de onderzijde van de HS cascade

6560=LL4148 komt van de Oost-West protectie

6666=LLZC36 en bij de 21 inch 110 grd. LLZC43 is de plus 32 volt beveiliging van de voeding.

Kortom...alle dioden welke het ook maar is...zitten in het protectie circuit

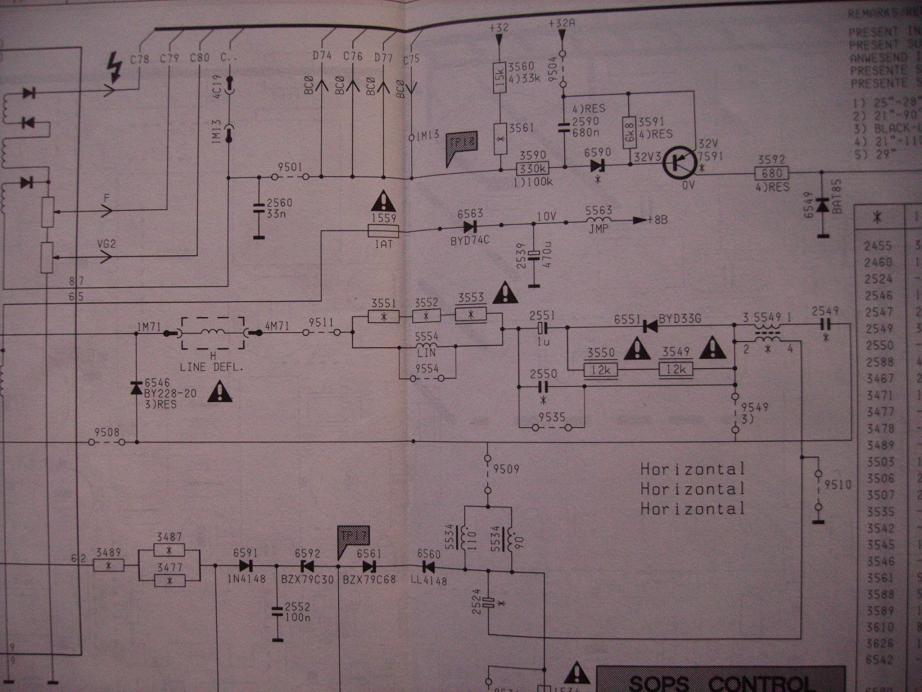

zie de bijlage



Snurker

[Snurker]

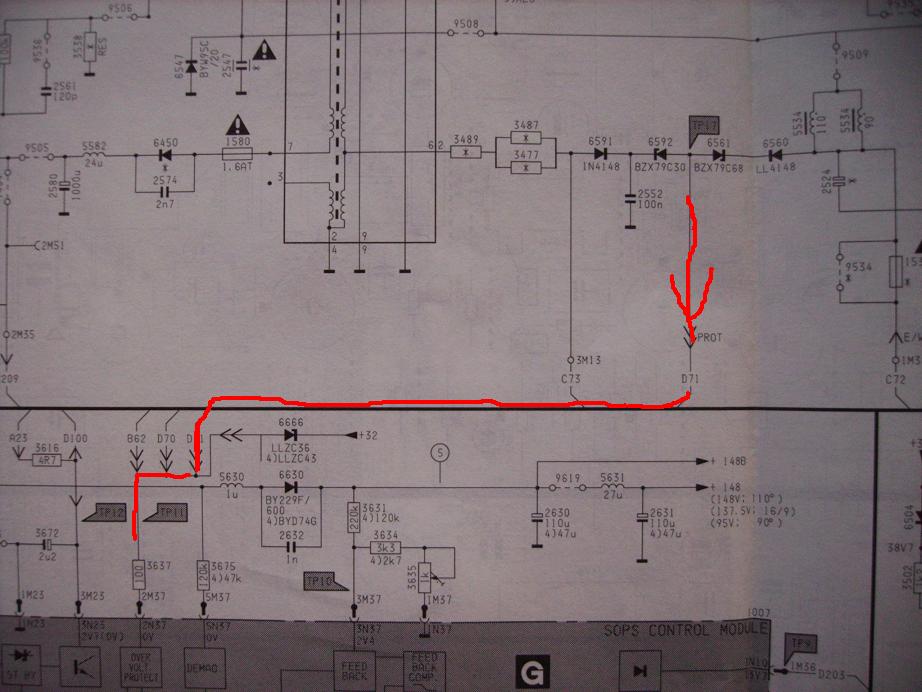

@ Jan ...en hier het voedings gedeelte



Snurker



schema

[Gast]

is dit een type met de optocoupler "CR..." in het voedingscircuit ?

Ik heb ooit zo een probleem gehad met een TV, die wanneer hij een dag uitlag, niet meer starte.

Ik heb deoptocoupler vervangen toen en een diode 1N4148 die onderaan op de print aan de optocoupler gesoldeerd zat, deze lekte en maakte de optocoupler steeds defekt.

[J@rno]

Ik heb aleen de optocoupler hoeven vervangen een CNR50 orgnr:482220930992.



succes.

[Jan Ambers]

Bij mij sloeg die in protectie, alle diodes in prot circuit vervangen en alles was OK
