HD in Sunny AT 7010DCI (solderen + probleem voeding)

Aanbevolen berichten

Gast

Zoals topic dus vermeld heb ik een sunny at 700dci, hiervan vind ik niet veel gegevens over de hardware en dergelijke.

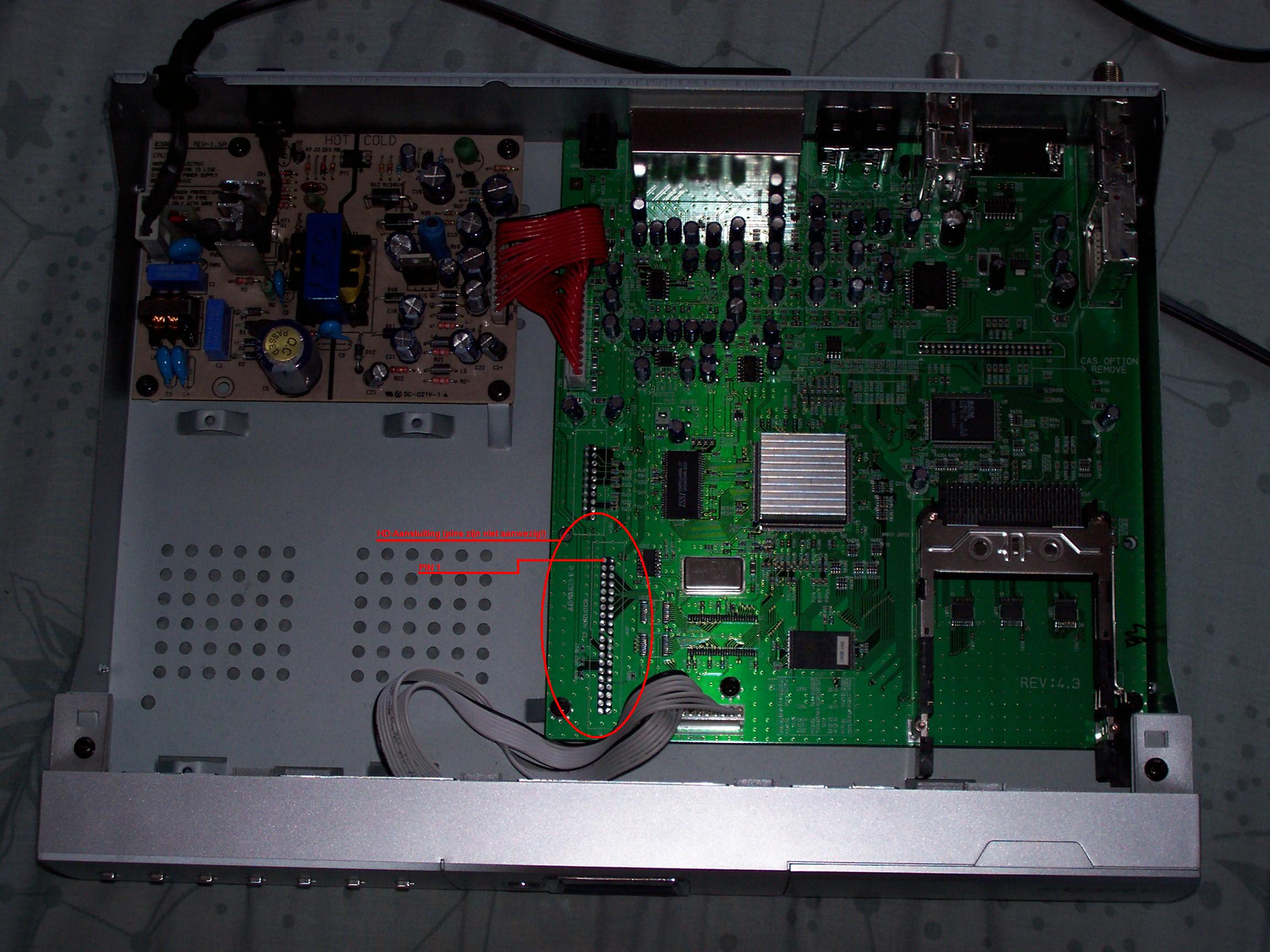

Heb namelijk gezien op de printplaat dat er een mogelijkheid is om de hd aan te sluiten via de flatcable (de pins zijn enkel weggelaten).

De voeding toevoer voor de hd zou ik niet weten waar ik deze kan aftakken.



Kan iemand mij zeggen of ik gewoon pins (voorzichtig) op de plaat mag solderen voor de flatcable en hoe ik de voeding kan klaarspelen? (De firmware van de receiver bezit reeds alle mogelijkheden tot opnemen)


Deel dit bericht


Link naar bericht
Delen op andere sites

je kan die pinnen rustig van een header voorzien, echter zal je dan ook moeten weten welke chips erbij horen.



Wat ik zie op je foto is dat de pinnen naar een paar plaatsen gaan waar geen chips opzitten. En als je de chips vindt en erop zet dan moet je ook nog eens de juiste software vinden om die HD te kunnen aansturen.

zit er een chip op de plaats die een eigen firmware heeft (bijv een micro controller) dan zal je ook nog eens die firmware in die chip moeten bakken.

Deel dit bericht


Link naar bericht
Delen op andere sites

je moet wel eerst kijken of jouw versie van h/w of daar ook een HD versie voor is en software, anders lukt het nooit.

Deel dit bericht


Link naar bericht
Delen op andere sites

ziet er uit als een kaon apparaat. daar moeten inderdaad 2 bufferchips komen en een extra dram chip oid, maar ik denk dat het een groter probleem is om de juiste firmware te vinden voor je hardware-type met ondersteuning van een harddisk.

Ik heb tijden terug foto's en chipnummers van zo'n ombouw gezien (zoek een op kaon). Maar vaak hebben de harddisk versies toch een andere hardwareversie dan de niet-harddiskversies en word het moeilijk de juiste firmware te vinden. Op de voeding van de harddisk versies zitten nog 4 pinnen die je met een voedingskabeltje aan de harddisk aan sluit.

Deel dit bericht


Link naar bericht
Delen op andere sites

Komt dit een beetje overeen met componentnummers:

Zie bijlage voor voeding



How to convert STR to PVR



SMD components / HDD universal

R701 : 101 = 100 Ohm

R702 : 101 = 100 Ohm

R801 : 472 = 4,7 kOhm

R802 : 472 = 4,7 kOhm

R803 : 472 = 4,7 kOhm

R804 : 472 = 4,7 kOhm

U703 74LCX244

U801 74LCX245

U802 74LCX245

U803 74HC04D

C702 : 100 nf

C716 : 100 nf

C801 : 100 nf

C802 : 100 nf

C803 : 100 nf



van andere site:



HDD-part:



R701 inscription: 101 = 100 Ohm

R702 inscription: 101 = 100 Ohm



R801 inscription: 472 = 4,7 kOhm

R802 inscription: 472 = 4,7 kOhm

R803 inscription: 472 = 4,7 kOhm

R804 inscription: 472 = 4,7 kOhm



U703 74LCX244



U801 74LCX245

U802 74LCX245

U803 74HC04D



C702 brown without inscription (100 nf)

C716 brown without inscription (100 nf)

C801 brown without inscription (100 nf)

C802 brown without inscription (100 nf)

C803 brown without inscription (100 nf)

1162160-xtreme-netzteil-pvr.zip

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast
Citaat:
Komt dit een beetje overeen met componentnummers:
Zie bijlage voor voeding

How to convert STR to PVR

SMD components / HDD universal
R701 : 101 = 100 Ohm
R702 : 101 = 100 Ohm
R801 : 472 = 4,7 kOhm
R802 : 472 = 4,7 kOhm
R803 : 472 = 4,7 kOhm
R804 : 472 = 4,7 kOhm
U703 74LCX244
U801 74LCX245
U802 74LCX245
U803 74HC04D
C702 : 100 nf
C716 : 100 nf
C801 : 100 nf
C802 : 100 nf
C803 : 100 nf

van andere site:

HDD-part:

R701 inscription: 101 = 100 Ohm
R702 inscription: 101 = 100 Ohm

R801 inscription: 472 = 4,7 kOhm
R802 inscription: 472 = 4,7 kOhm
R803 inscription: 472 = 4,7 kOhm
R804 inscription: 472 = 4,7 kOhm

U703 74LCX244

U801 74LCX245
U802 74LCX245
U803 74HC04D

C702 brown without inscription (100 nf)
C716 brown without inscription (100 nf)
C801 brown without inscription (100 nf)
C802 brown without inscription (100 nf)
C803 brown without inscription (100 nf)

Dit gaat me een beetje buiten mijn kennis berijk, zal het dus maar voor bekeken houden. Ben niet de superheld in electronica. Alvast bedankt voor alle info, zo heb ik weer wat bijgeleerd over de hw, en komt dit later misschien nog van pas als ik wel in verder stadium zit.
