Een versterker met een ringtrafo 110 volt weerkend krijgen op 220V

Aanbevolen berichten

Gast

Mijn broer heeft een versterker via internet gekocht.

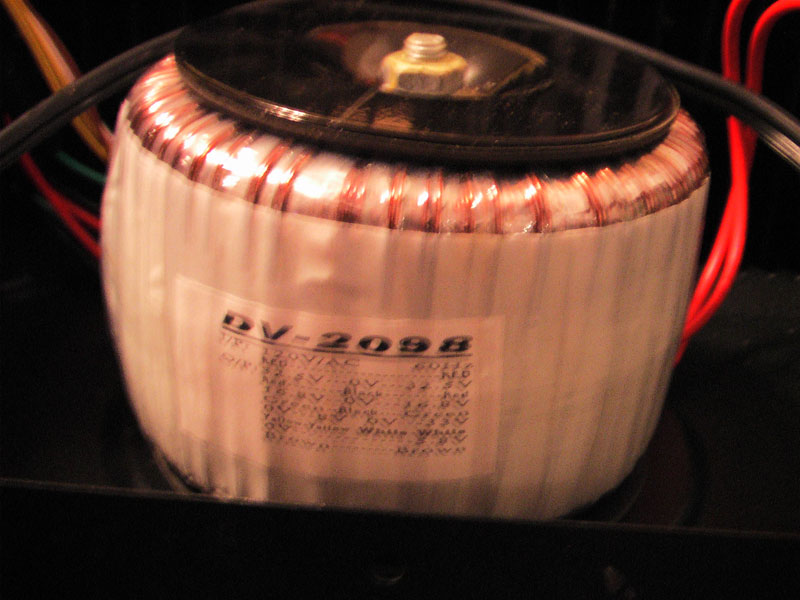

Helaas blijkt dat ding 110Volt. Ik heb hem uit mekaar gehaald in de hoop dat de trafo ook een 230volt aansluiting zou hebben. Helaas is dat niet het geval. Er zit een ringtrafo in met diverse uitgangsspanningen. Hoe krijg ik dit ding werkend op 230Volt. Een omvormer van 230 naar 110 volt is nogal groot omdat het een flinke trafo is en hij dus best wat stroom zal trekken. Zijn ringtrafo's verkrijgbaar met deze uitgangsspaningen of is dit specifiek voor deze versterker.



Deel dit bericht


Link naar bericht
Delen op andere sites

stuur even een mail met de specificatie`s van de trafo naar http://************/ (een iets scherper foto,want ik kan de spanningen niet lezen)en informeer naar een 220 uitvoering hiervan.

Deel dit bericht


Link naar bericht
Delen op andere sites

Op het eerste zicht lijkt dit toch een heel speciale trafo. De eenvoudigste oplossing is een voorzetspaartrafo 220V/110V(extern). Die dingen werden lang geleden gebruikt bij de omschakeling van de netspanning van 110 V naar 220 V (in NL ook ?). Kan men nog vinden in tweedehandswinkels. Dacht dat het vermogen van die spaartrafo's 150 à 250 VA was (50 tot 75 WattRMS/kanaal). Op jouw trafo zie ik niet direct het vermogen vermeld.

gr. Dany

Deel dit bericht


Link naar bericht
Delen op andere sites

Een plakkaatje ophangen op de Amerikaanse school..of bij Estec te Noordwijk.

Er zijn veel Amerikanen of andere 130 volt gebruikers, die weer terug moeten naar hun land en die externe trafo's weer kwijt willen.



Snurker (Media Research) <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

Het probleem is dat ik niet weet hoeveel watt die omvormer zou moeten zijn.

Er staat geen vermogen verbruik van de trafo op.

Deel dit bericht


Link naar bericht
Delen op andere sites

Wat is het uitgangsvermogen van de versterker per kanaal?

Meestal een rendement van 50%... geeft je een idee van het aantal VA

Deel dit bericht


Link naar bericht
Delen op andere sites

Het vermogen van de trafo is evenredig met het volume van de (ring)kern, dus als je de afmetingen kunt doorgeven ..

mvg, Dany

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

tja dit staat er op maar lijkt me onzin



Divinci DV-2098 5.1 Home Theater Surround Sound Receiver 2000 watts,

Deel dit bericht


Link naar bericht
Delen op andere sites

t'Ja daar gaan we weer die "watts", vermoedelijk zijn uw watts peak music power output alle kanalen bij elkaar geteld...

Ik denk dat je met een vermogen van 80 à 150W din zit...

En een rendement van 50% als je een autotrafo van 300VA moet je al een heel eind komen!

Weet je hoeveel secundaire spanningen je hebt en ev hoeveel V?

Kijk dan even uit op de diverse Hambeurzen, zijn mogelijks kloppen te doen voor zo een ringkern!



Tracht even die versterker zonder ingangssignaal aan te sluiten op 110V via autotrafo en doe de metingen van de secundaire spanningen...

Deel dit bericht


Link naar bericht
Delen op andere sites

50 % is wel langs de lage kant.Voor een versterker klasse AB push pull mag men toch wel een rendement van 70 % rekenen. Puur klasse B bijna 80% tot meer dan 90% voor klasse D (PWM)

gr. Dany

Deel dit bericht


Link naar bericht
Delen op andere sites

Hallo Alan, in dit geval kun je beter een autotrafo ervoor zetten, deze is voor een grote wisselende stroomrange te gebruiken. De trafo is een groot aantal wikkelingen op een (ring)kern, deze word volledig in (magnetische) verzadiging gestuurd <img src="/forums/images/graemlins/confused.gif" alt="" /> Deze zet je dus eigenlijk in serie met je stroomverbuiker idg je 110 volt versterker <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Voordeel je hoeft geen ingreep in het apparaat te doen, en een echte verhuis trafo is vaak vele malen groter en zwaarder <img src="/forums/images/graemlins/grin.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast

Tja eigenlijk had ik gehoopt een trafo erbij te kunnen plaatsen in het apparaat zelf. Ik vond nog een 3amp 220v --> 100volt trafo.

Kan mij het bommen dacht ik dus ik heb hem aangesloten.

Nou doet ie het wel alleen loopt de vumeter een beetje te trillen.

Ook doet de versterker een zelftest en daar kapt hij dan opeens mee.

Waarschijnlijk moet ik iets gaan ontstoren??

Ook vraag ik me af hoie dat zit met het aantal htz op de machine staat 60 htz en we hebben hier 50htz

Deel dit bericht


Link naar bericht
Delen op andere sites

De frequentie is in zovere belangrijk, dat de trafo voor 60hz gemaakt is, en als je daar 50hz opzet zal de secundaire afgegeven spanning enkele procrenten lager zijn. Dit kan net het punt zijn waar hij moeilijk gaat doen door de wat lagere ac spanning. Ik mag zeggen dat ik een aardig beetje ervaring heb met Amerikaanse 110volt apparatuur. Bij mijn werkgever(uitlijn apparatuur) werken we veel met autotrafo's, dat is het simpelst, en goedkoper dan een originele trafo voor 220 erin te zetten <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Tja en thuis gebruik ik vaak een variac, die kan ik regelen van 240 tot iets van 10 volt ac. Reuze handig als je een versterker moet testen waar de eintorren eruit liggen en de bias nog niet goed staat, langzaam de spanning opdraaien en hij niet gaat zoemen. Anders gauw terug draaien voor dat er weer 6 torren uitfloepen als paartje <img src="/forums/images/graemlins/grin.gif" alt="" /> En als je de spanning er gelijk opzet zijn de torren sneller kapot als de fuse is mijn ervaring <img src="/forums/images/graemlins/blush.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites

Je kan het "ding " nu onder spanning zetten... ideaal moment om de secundaie spanningen bij nullast te meten, en dan weet je of je een ringkern 220/2x50 V moet zoeken of een 220/2x100 v ed en of er nog andere spanningen uit zijn afgeleid als 2x18V + 2x50V...

En op een hambeurs gooien ze die dingen naar de kop, je kan ook 2 ringkernen gebruiken een voor elke spanning als je de conbinatie niet vindt, ofwel zelf wat koperdraad eromheen om die secondaire gemiste spanning te creëren... heb ik al meermaals gedaan!

Deel dit bericht


Link naar bericht
Delen op andere sites
