verwarring over inductiekookplaat aansluiten, hulp gezocht

[wonderboy]

hallo,



Ik heb een nieuwe Samsung inductie kookplaat gekocht.

Nu wil ik zeker weten of ik deze goed ga aansluiten.



Er is een kabel bijgeleverd met 4 draden vreemdgenoeg.

Ik wil het weer op 2 fasen aansluiten.



Het schema zegt het volgende:

1. Live 1 Line

2. Live 2 Line

3. Null Pole open circuit

4. neutral Line

5. Null Pole open circuit

6. Ground



Ik wil het zo aansluiten

Op 1 en 2 de fases en op 3 en 5 de Nul



Nu weet ik dus niet of dat goed gaat komen

Omdat

Echter het schema vermeld dat bij 2 fases de 4 als nul gebruikt moet worden



Wie snapt het nog ook gezien de 4 dradige kabel die erbij zit.





[jeevanhoof]

Hoi,



staat er ook geen tekening bij?



De vierdraads aansluiting is normaal voor een inductieplaat.

Vaak worden er twee reactors gebruikt voor vier platen, die via een relais gewisseld worden.



Twee draden voor de fase, eentje voor de neuter en eentje als aarding.



Bij twee fase aansluiting, sluit je de zwarte en de bruine draad aan op de twee verschillende fase's.(aansluiting 1 en 2)



De blauwe sluit je aan op de neuter ( hier volgens mij aansluiting 4)



de geelgroene op klem zes.



mvg

[Eddy VL]



De geelgroen is aarding,



Als je twee maal de 220 aanvoert heb je 4 draden nodig en 2 X dubbele zekeringen.



In het andere geval heb je maar 1 maar zwaardere dubbele zekering en kan je de 220 verbinden door 2 draden tesamen te nemen en hiermee de ene klem aan te sluiten, en dan hetzelfde met de 2 andere draden voor de 2de klem.

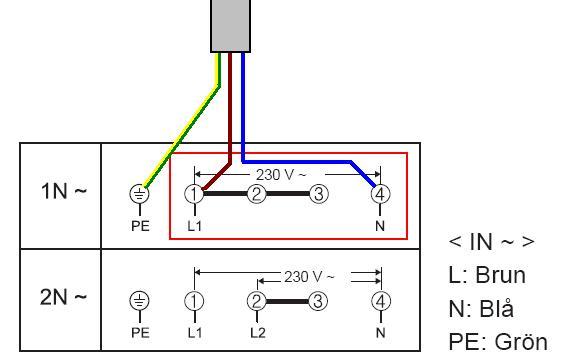

Aansluiten als (Als mijn Zweuds neug geud is!)





mvg Eddy Vl

[Eddy VL]



Als dit niet klopt geef eens een type, kunnen we het opzoeken (ik zie nu dat je 5 draden hebt) of scan eens de tekening in van de handleiding.



Eddy Vl

[wonderboy]

Ik weet dat de 2 fases op 1 en 2 aangesloten moeten worden.

Ik weet ook dat de aarde op 5 aangesloten moet worden.



Ik begrijp alleen niet goed waarom de Nul draden samen op de Neutral aangesloten moeten worden?

Er zijn toch ook gewoon 2 Nul aansluitingen.



Ik zal proberen het bijgeleverde schema te uploaden.

Tot zo.

[wonderboy]

hierbij het schema dan.



Ik begrijp alleen niet het verschil in aansluitingen tussen de Neutral en de 2 Nul aansluitingen



[columbo]

is allebij het zelfde, 0 en neutral .de 2e is als je twee fasen gebruikt.

[wonderboy]

Ik begrijp dat schema 2 voor 2 fasen is, dat was mij al wel duidelijk.



Zoals het daar is aangesloten, zitten alle 2 de nul draden op de "neutral" aangesloten en vreemd genoeg niet op de "nul aansluitingen"



Waar zijn dan de null aansluitingen voor?

[Gast Drs. IJzerbout]

Staat daar niet: "Use only for qualified technician" ?



Dus haal d´r een installateur bij en ga geen gevaarlijke dingen doen.

[J@rno]

Origineel bericht van: columbo

is allebij het zelfde, 0 en neutral .de 2e is als je twee fasen gebruikt.

N1 is voor een enkele fase en nul.
N2 is voor 2 x de fase EN 2x de nul
dit is correct, had hier al een draadje over het afzekeren hiervan geschreven:

http://www.sat4all.com/forums/ubbthreads.php/topics/1675286/1

[wonderboy]

Bedankt voor alle antwoorden.



Ik had namelijk wel éérder kookplaatjes aangesloten.

Maar dan zat er een kabel bij met 2x fase en 2x nul en natuurlijk 1x aarde.



Netjes een kookgroepkast erbij gehangen en via aardlek.

Alles werkt gewoon weer perfect.



Ik heb nu 2 fasen en 1 nul gebruikt.

Waarom? omdat een kabel erbij geleverd werd met 2x fase 1x nul en 1x aarde.



Ik heb overigens wel naar de doos wel 2 x nul getrokken



Zou het toch verstandig zijn om de bijgeleverde kabel te demonteren, een nieuwe monteren met 2 nul draden ???

(Zie schema)

[Eddy VL]

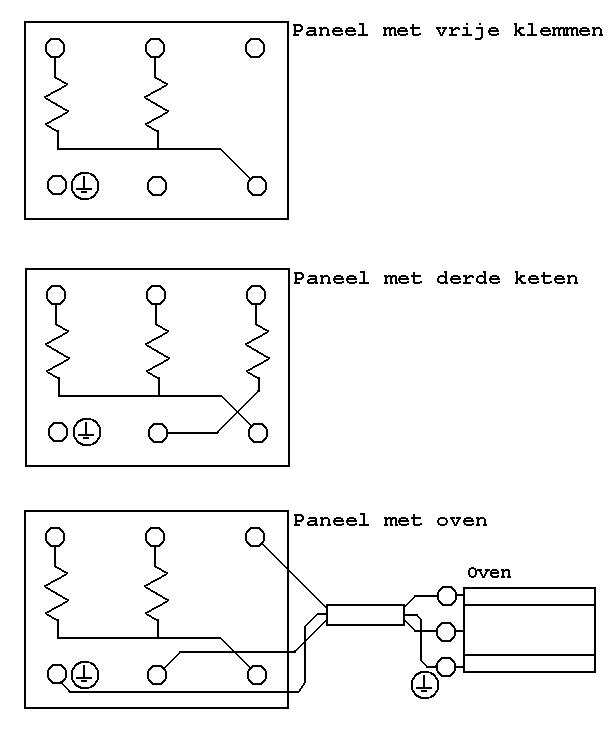

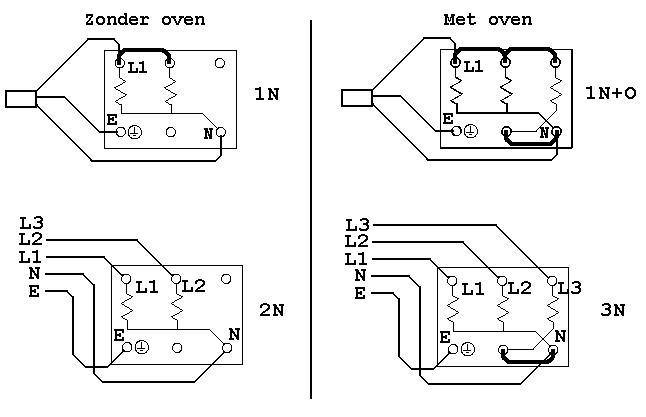

Vertaal de term Null Pole door Vrije klem en de term (Opened circuit) door (niet verbonden) en alles word een stuk duidelijker. (vermoedelijk een geval van Koreaans Engels) De vrije klemmen kan je zelf gebruiken voor een derde verwarmingselement zoals een oven. In dat geval klopt het klemmenbordje als een bus. (Zie bijlages)



Je kan waarschijnlijk wel zien of er draden toekomen op de vrije klemmen of niet. Even nazien dus.



Voor de aansluiting gebruik je het schema 1N (bijgevoegd koperen brugje tusen L1 en L2 steken)



mvg



Eddy Vl

[wonderboy]

Kijk das duidelijke taal door een specialist!



Maar word nu die ene (lees 1) nul draad niet te veel belast t.o.v. die 2 fase draden ?



Is het dan toch niet beter dat ik toch 2 nul draden op die ene aansluiting monteer?

[Eddy VL]



Maak eens een lijstje van de draden: zoals



1) geelgroen

2) blauw

3) bruin

4) zwart

5) zwart met witte 1



Zal morgen antwoord geven. Is wat laat, moet morgen werken...



mvg



Eddy Vl



[Eddy VL]



Laat ook iets weten over je aansluitpunt:



Als je met 1 fase aansluit moet dit zeker zwaar genoeg zijn.

Als ik de tekst kan lezen die op de tekening bijgeschreven is, moet je een CTI613EH hebben. Die heeft een maximum verbruik van 7200W en daarvoor heb je toch een leiding nodig met draad van 6 mm² (behoorlijk dik dus). En die moet afgezekerd zijn met 32A...



mvg



Eddy Vl
