[TV/VIDEO] schema hele simpele video-inverter gezocht

[Gast kite-kap]

Goedenavond,



Kan iemand mij vertellen hoe ik mijn videosignaal kan inverteren? Ik heb geen ne592, en wil graag met torretjes het signaal inverteren. Wie helpt mij, want ik ben bijna klaar met mijn kite-expiriment, maar ik zie een negatief video-beeld op mijn monitor.

[chellohacker]

Hoi,

je zou een extra transistor kunnen toevoegen, dan het signaal van de collector, die inverteert het signaal, afnemen.

Wel even op PNP of NPN letten.

Via een snelle opamp moet het ook gaan, dan het input sign op de - ingang de + ingang op halve voeding.

[iemand]

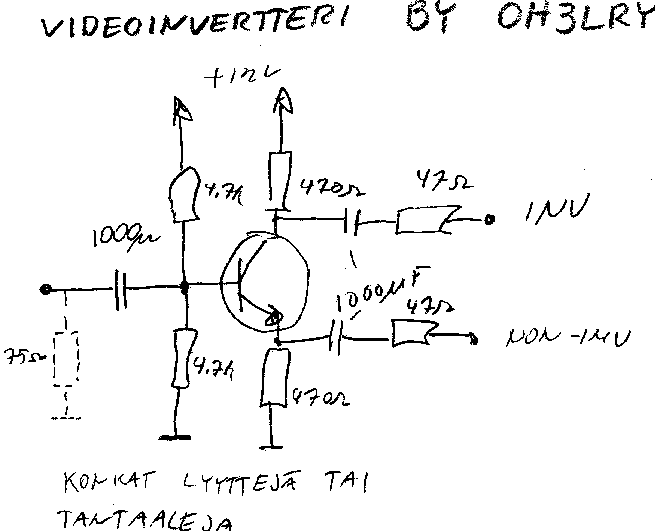

even de zoekmachine en ik had dit, helaas zonder type van de transistor

[Snurker]

je kunt gewoon een BC147 of in SMD een BC547 gebruiken



Snurker

[boarder]

Snurker,

ik denk dat je een BC547 (normaal) of een BC847 (smd) bedoelt!?

[Gast kite-kap]

Vriendelijk bedankt voor het schema, ik zal even uitleggen waarvoor ik het nodig heb. Ik heb de rf-module uit een marmitek genomen, dan is het redelijk klein en dan werkt het op 8 volt, maar zonder de hoofdprint (baseband)krijg ik een geinverteerd beeld op de monitor van de ontvanger, Er zal dus bovenmenging plaatsvinden waarschijnlijk. Ik geen meetapparatuur bij me en ben op mijn vakantie-adres, dus ik moet me enigzins behelpen. Maar ik maak die schakeling dan komt het vast wel goed. Nogmaals bedankt, ik stel het op prijs.

Grt. Arjan

[Snurker]

Origineel bericht van: boarder

Snurker,
ik denk dat je een BC547 (normaal) of een BC847 (smd) bedoelt!?

Ja ja sorry... dat heb je als je alleen nog maar met chippies werkt.
Die oude BC147 hadden we voor het BC547 tijdperk
en de SMD uitvoering is inderdaad de BC847
Hij kan natuurlijk ook de BC548 en BC549 gebruiken en eigenlijk tal van vervangers... het is zo'n Popie-Jopie tor.

Maar hier op het strand van Scheveningen ..zijn ze ook aan het Kite-surfen en ik heb bij die jongens wel eens een oude VHC-C camera onder het scherm gehangen... en wat je dan voor opnames krijg.... dus kan er ook nog wel een video zendertje bij

Ga weer zonnen zolang als het kan !!

Snurker
