triax 110 uitrichten op astra 1-2-3 en hb in Cullera,Spanje

[goias]

Goedenavond,



Zou iemand mij kunnen helpen met het uitrekenen van de LNB standen voor een triax 110 voor de ontvangst van de 3 astras en de hotbird hier in Cullera, Spanje.



Heb op een andere post instellingen gezien van El Verger, dat is hier +- 60KM vandaan. Kan ik deze waardes gebruiken?



Ik heb trouwens 4 inverto black ultra single lnbs



Alvast bedankt voor de moeite



[Sprietje]

Beste goias

Welkom op dit forum
Fijn dat je voor een flinke schotel gekozen hebt, dan zal je nagenoeg geen uitval hebben op de moeilijk te ontvangen transponders. Je zult de UK-spotbeam niet kunnen ontvangen maar wel een paar honderd Engelse zenders op de Europa beam van de Astra 2F, de North- en Souhtbeam van de Astra 2A en de zenders van de Eutelsat 28.5.
Voor Cullera moet je een Triax 110 als volgt afstellen voor de Astra 1,2, 3 en HB.

Stel de elevatie van de schotel op 39,8 graden in om de Astra 19,2 of 23,5 te vinden.
Monteer de Triax-rail zodanig, dat het gat in het midden in de onderste groef zit.
Hou de rail ongeveer 20 graden schuin (in het oosten lager) en plaats de lnb-houder van de Astra 19,2 tegen de lnb-arm aan, zie bijlage 1.
Monteer alle koppen van de lnb's zodanig, dat ze 10mm van de lnb-klem af staan.
Monteer de andere lnb's nu op de volgende afstanden:
Tussen de Astra 19,2 en 23,5 is 66,5mm
Tussen de Astra 23,5 en 28,2 is 70mm
Tussen de Astra 19,2 en Hotbird is 103mm
d.w.z. gemeten aan de voorzijde van de lnb's van pukkeltje tot pukkeltje.
Stel nu de rail op de juiste schuinte van 18,34 graden, d.w.z. de kop van de Hotbird-lnb moet 75mm lager staan dan de kop van de Astra 28,2-lnb. Dit kun je meten met een waterpas en een rolmaat.

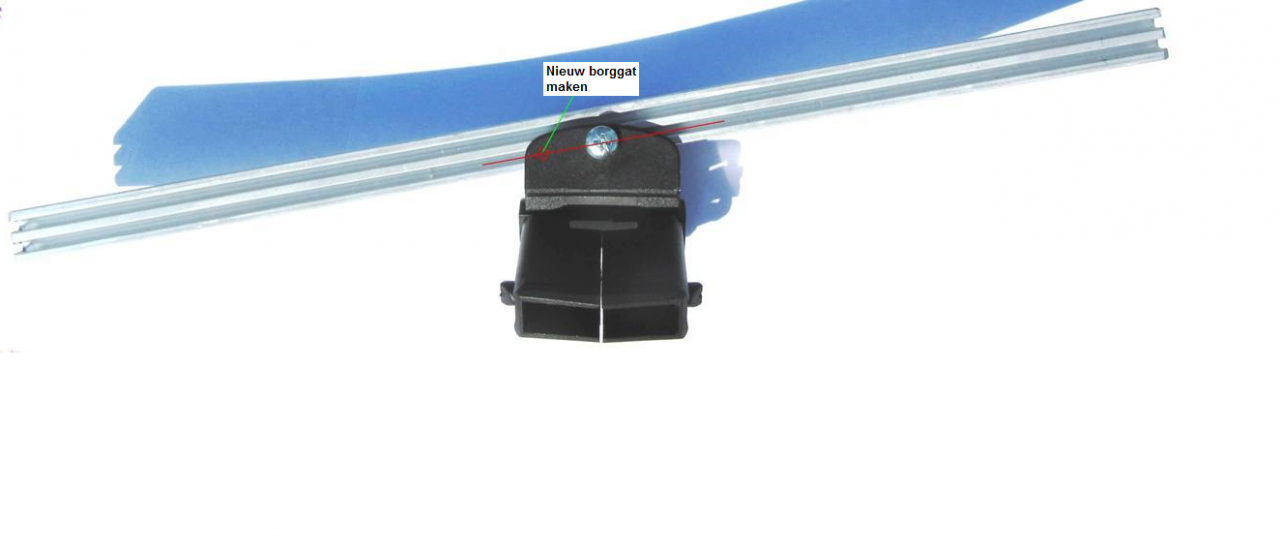

Borg de rail met een extra schroefje zodat deze niet scheef kan zakken, zie bijlage 2.
Stel de skew van de lnb's als volgt in:
Hotbird op 15 graden
Astra 19,2 op 15 graden
Astra 23,5 op 19 graden
Astra 28,2 op 24 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijk gemeten t.o.v. verticaal, dus niet t.o.v. de rail. Meet dit met een gradenboogje.
Richt nu de schotel uit op de Astra 19,2. Dat is waar de zon precies om 11.45 staat in Cullera. Doe dit zonder diseqc-switch om fouten te voorkomen.
Als je de schotel nu op maximale signaalkwaliteit hebt afgesteld, staan de overige lnb's ook goed.


[goias]

Beste sprietje,



Bedankt voor de snelle reactie.

Een vraag nog, is het eigenlijk niet beter om op astra 23,5 uit te richten vanwege de belangrijkste nederlandse hd kanalen?



Maar zoals gezegd, hartstikke bedankt voor de berekeningen en nu kan ik van het weekeinde aan de slag.
