Led aan op verbreeklus

[Gast]

Ik heb een simpel schema nodig voor het volgende.



Een reedbuisje heeft een verbreek contact.

Bij verbreken moet een led gaan branden en een piep klein relais moet worden aangetrokken(volt of 3, minimale schakelspanning op de contacten)



Wie legt mij dit uit als electronica n00b ?



Een goede site wordt ook erg gewaardeerd.

[Hendrik007]

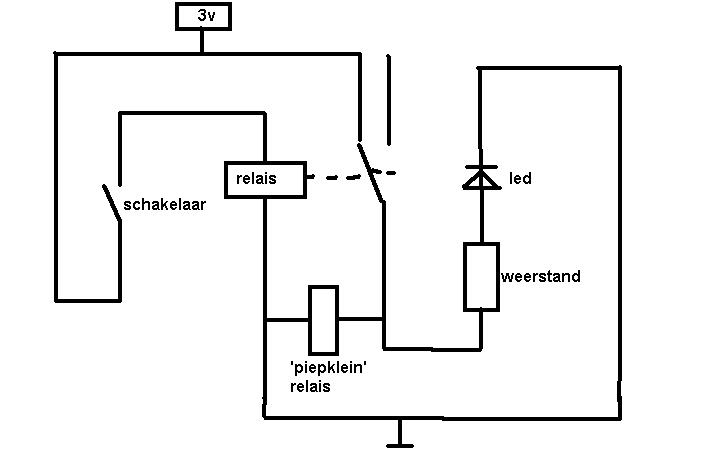

Dit kun je eenvoudig oplossen met een 2e relais, je sluit dan de Led en 'piepklein' relais op een verbreek contact van dat relais.



Zo ziet je schakeling dr dan uit:



http://www.sat4all.com/forums/download.php?Number=1400805



succes! <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast]

Hendrik, met 2 relais is geen probleem, maar ik wil als het kan de boel regelen met een transistor.

Is dat mogelijk ?



EDIT, ik heb het in het verkeerde topic geplaatst.

Mag dit naar de Rokende soldeerbout mods ?

[Big fellow]

Ruud,



Zie bijlage.



De weerstand van 47/68 ohm is een weerstand die afhankelijk is van de kleur van de LED. Bij groen 47 ohm gebruiken, bij rood 68 ohm.

Diode die over de relais spoel heenstaat zo kort mogelijk monteren op de aansluitingen van de spoel.



Big fellow

1400853-scan0006.pdf

[Gast]

Hoi Big F !



Bedankt voor je schema. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Ga er mee aan de gang.





Heb een verzoek tot verplaatsing gedaan naar de Rokende Soldeerbout.

Praten we daar verder.

[Gast]

Het werkt, bedankt. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Nu moet ik een stapje verder gaan, want ik heb een timer nodig die gaat tellen bij een puls van 12 volt.

Enig schema wat ik tegen kom is deze:

http://www.circuitsonline.net/circuits/view/106

Maar die gaat alleen tellen als de 12 volt er op blijft.

Ik zoek dus een timer die met een pulsje door blijft tellen.

Is bovenstaand schema aan te passen, of is er totaal wat anders voor nodig ?

[Gast]

Wil je een digitaal tellende uitvoer, of moet er na zoveel seconden een alarmpje klinken (oid)?



Dat laatste kan namelijk met een transistor en een condensatortje makkelijk geregeld worden.

[Big fellow]

Ruud,



Graag iets specifieker je probleem uitleggen.

Bedoel je dat nadat er een puls (van 12V) is geweest de timer moet starten en ongeacht of de puls er nog is moet tellen tot het einde?

En wat bedoelje met een "timer"? Wil je een tijdvertraging hebben, of echt iets wat de puls lengte "timed"?



Iets meer uitleg, misschien de toepassing, en dan kunnen we je verder helpen.



Big fellow

[Gast]

Ik zoek beide.

Dus, een puls start een timer die niet te stoppen is.



EN/OF



geen puls maar een constante 12 volt die de timer start.



Het mag dus niet dat de timer stopt met aftellen als de 12 volt weg valt.

Het betreft hier een inloopvertraging op een mini alarmsysteem.



Hopelijk is dit wat duidelijker.

[Big fellow]

Kijk eens op deze pagina: http://www.williamson-labs.com/555-circuits.htm . NE555/556 is erg gemakkelijk in gebruik. Goed naar de timing diagrammen kijken en je vindt vanzelf de timer die je nodig hebt. <img src="/forums/images/graemlins/smile.gif" alt="" />



Big fellow

[Gast]

Tnx !

Ik zie alleen maar timers die "aan-uit-aan-uit......." doen.

Klopt dat of snap ik er zoals gewoonlijk weer niets van ? <img src="/forums/images/graemlins/grin.gif" alt="" />

[Big fellow]

Dan moet je even goed naar dit schema kijken: http://www.williamson-labs.com/555-circuits.htm#dual-555s

(Alle tijden in dit schema zijn aan te passen. Zie hiervoor de datasheet van de NE555 / NE556)



Big fellow

[Gast]

Dat is mij dus veel te moeilijk.

Heb wel een Velleman kitje gevonden die ik wel na kan maken en zo te zien wel doet wat ik wil.

Is ook opgebouwd rond een 555 ic



http://www.velleman.be/downloads/0/illustrated/illustrated_assembly_manual_k2579.pdf



Zo te zien werkt deze timer ook op een puls en is nog te resetten ook op een eenvoudige manier.

[Big fellow]

Wat deze timer doet is net even anders dan wat jij beschrijft.

De timer zal de output actief maken op hetzelfde moment als dat de input actief wordt. Echter als de input niet meer actief is, dan zal met een (instelbare) vertraging de uitgang inactief worden.



Wat jij zoekt is een timer die een puls krijgt en na een (instelbare) vertraging de uitgang actief maakt.

Net even anders dus....



Big fellow

[Gast]

Maar als de pulsdrukker even gemaakt wordt, zal de timer toch gaan lopen ?

Of zie ik het helemaal fout ?



Nooit geweten dat mijn timertje zo lastig te maken zou zijn als beginner. <img src="/forums/images/graemlins/confused.gif" alt="" />
