Sprietje

Nee, daar zijn de 6,2 graden monoblocken voor. Die zijn speciaal voor schotels van 70cm breed en 80cm hoog.

En welke satellieten wil je dan ontvangen?

In Wijchen moet een Triax 80 als volgt worden afgesteld om de 13-19,2-23,5 en 28,35 oost te ontvangen. De afstanden tussen de lnb's moeten als volgt zijn - tussen de Astra 19,2e en 13e-lnb 64 mm - tussen de Astra 19,2e en 23,5e-lnb 44,5mm - tussen de Astra 23,5e en 28,35e-lnb 50 mm d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap. Aangezien de kop 48mm is, is er te weinig ruimte tussen de 19,2 en 23,5. We gaan de lnb van de Astra 19,2e 3,5mm verplaatsen zodat de afstanden worden: - tussen de Astra 19,2e en 13e-lnb 60,5 mm - tussen de Astra 19,2e en 23,5e-lnb 48 mm - tussen de Astra 23,5e en 28,35e-lnb 50 mm Afstelvolgorde: Stel de elevatie van de schotel zo in, dat de bovenzijde van de rail richting schotel waterpas staat. Dit is nodig om de volgende hoeken juist in te stellen. - stel de rail 10,5° schuin, het oosten het laagste, het zuiden het hoogste - stel de lnb-houder van de Astra 19,2 tegen de lnb-arm - stel de andere lnb's op de berekende afstanden - stel de skew van de lnb's als volgt in: - Hotbird 13 op -5° - Astra 19,2 op -10° - Astra 23,5 op -13,5° - Astra 28,35 op -17° d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal, niet t.o.v. de rail als je achter tegen de lnb's aan kijkt - stel de elevatie van de schotel in op 28,4° om de Astra 23,5 te vinden. - als de 23,5 optimaal staat afgesteld, staan de overige 3 lnb ook optimaal

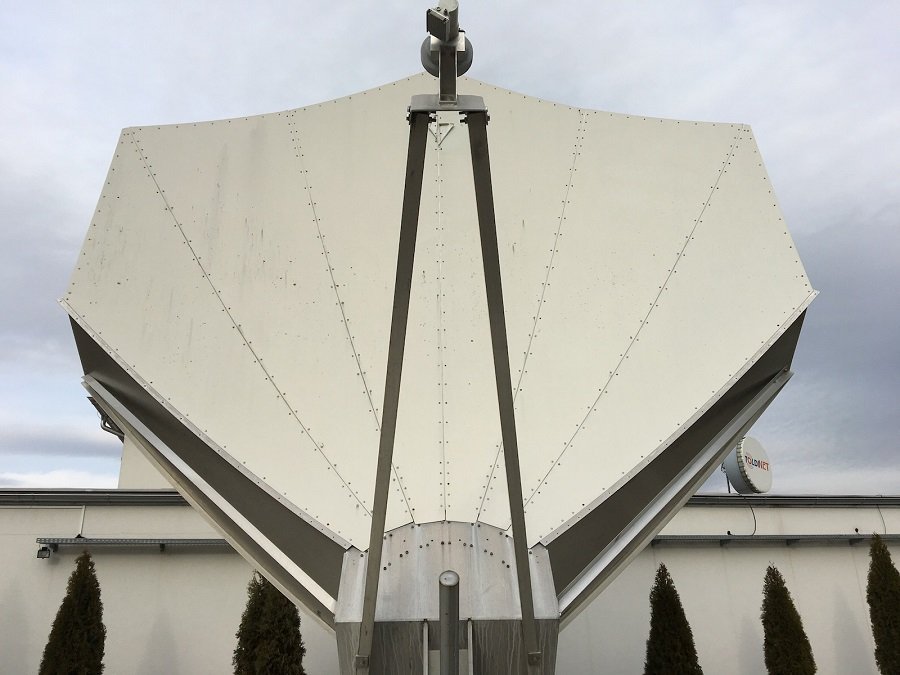

De Patriot heeft ook een kruispolarisatie van 30dB of 35dB. Daar komt geen enkele ronde schotel aan.

Ik lees dat Hirschmann Multimedia Holding B.V. al op 05-06-2024 failliet is verklaard nadat de surseance beëindigd is. https://www.faillissementsdossier.nl/nl/faillissement/1813365/hirschmann-multimedia-holding-b-v.aspx

Denk het niet want: Aan vermoeden heb je niets, je moet het zeker weten. De freezers kunnen ook komen door een te zwak signaal.

Het Infokanaal van TV Vlaanderen zit op positie 14 en is ongecodeerd. Heb je daar ook last van freezers?

Beste simp Eerst de belichting van de foto maar wat aangepast om te zien wat er aan de hand is. Ik zie dat het nokje aan de bovenzijde kapot is. Tja, eigenlijk is deze kunststof lnb-klem niet geschikt voor zo'n zware triple-lnb. Je kunt ze gewoon los bestellen. Maar er bestaan ook aluminium klemmen. Die zijn veel steviger en beter geschikt voor een triple-lnb. Je kunt ze zo in de aluminium lnb-arm schuiven en moet hem dan met een schroefje vastzetten. Kost ongeveer even veel als die plastic rommel. Daar zal je kat niet veel aan kunnen vernielen.

Zie hier: https://www.dropbox.com/scl/fo/eqgsh023gt0hftni8gdgh/h?rlkey=50wz67xnl2if86qmxsc2rwwdk&dl=0

De hals van de Interto Ultra PLL is 38,3mm. De lnb-klem is 20mm dik. De lnb kan dus 18,3mm naar voren geschoven worden. Dat is best veel.

Daarom had ik er vroeger ook een van 23 meter hoog waarmee ik Engeland, Duitsland, Moskow, RAI enz. kon ontvangen.

Nee, de Visiosat calculator.

Ik zie dat de lnb-houder voor de Astra 23,5 scheef staat. De nokjes op de metalen plaat vallen niet in de uitsparing van de lnb-houder.

Ik zie hier een G4B-houder en geen G2-houder. Bovendien is een G2-houder voor de combinatie Hotbird 13 met Astra 19,2. De lnb's moeten onder een hoek staan. Deze hoek (x) is afhankelijk van je locatie en de satellieten die je wilt ontvangen. Als je eerst de schotel hebt afgesteld op optimale ontvangst van de Astra 19,2, dan moeten de lnb's op jou locatie ongeveer onder een hoek van 11,5 graden staan.

IJzerbout wil dat iedereen grote schotels neemt. Daarbij wordt niet aan horizonvervuiling gedacht.

Ik denk dat je de schotel op de verkeerde satelliet hebt uitgericht. Als je hem uitricht op de Astra 19,2 en je houd je hand voor de 19,2-lnb, dan moet het beeld met die Duitse zender wegvallen. Maak eens een foto van de voorzijde van alle 4 de lnb's.

Ik zal het morgen uitrekenen voor een Triax TD80, de vroegere Triax 78.

Dat kan gewoon een Triax TD65 zijn. Sinds de insteekarm een prima schotel en heel betaalbaar maar het mag natuurlijk ook een Fuba DAA 650 zijn, zie: https://www.fuba.de/produkte/satellitenempfang/satellitenantennen/daa-baureihe/65-cm-reflektordurchmesser/fuba-daa-650-r.html

Ik vind het ook niet verstandig om een TD80 te nemen. Je moet rekening houden met multifeed dat je altijd wat verlies hebt t.o.v. 1 lnb op de schotel. Zeker met een rechte rail zoal bij Triax die niet meegebogen is met de ronding van de Clarkebelt. Ik neem aan dat hij een grotere schotel wil omdat de ontvangst ontoereikend is. Welke Technisat heeft hij nu precies?

Wist je dan niet dat een Triax 88 een spiegelmaat heeft van 85 x 95cm en met rand boven en onder 98cm hoog is?

Ik ben even aan het rekenen gegaan en op een schotel van 60cm breed moeten de koppen 55mm h.o.h. van elkaar moeten staan. Daar is een block voor en wel deze: https://inverto.tv/lnb/451/twin-monoblock-23mm-lnb-430-for-80cm-dish-with-40mm-adaptor-1920e-sat-a-2350e-sat-b Zoals je ziet staat de koppen 34 + 22 = 56mm van elkaar. Die ene millimeter verschil is te verwaarlozen. In Nederland te koop voor €45,95, zie bijlage. Hotbird is dan diseqc A, Astra 19,2 is dan diseqc B. Heb je nog behoefte om het even na te rekenen? Normaal zijn de 6,2 graden monoblocken bedoeld voor een schotel van 80cm. Daarmee wordt bedoeld 80cm hoog en 70cm breed. De koppen staan dan 63mm van elkaar (zie bijv. https://inverto.tv/lnb/469/single-monoblock-23mm-lnb-60-for-80cm-dish-with-40mm-adaptor-130e-sat-a-1920e-sat-b . Als je geen schotel van 70cm breed gebruikt maar een schotel van 60cm, dan moeten ze in evenredigheid dichter bij elkaar staan, dus 6/7 x 63mm = 54mm. Denk hierbij dat dit een gemiddelde is voor heel Europa terwijl ik zelf de berekening maak voor jou locatie Achterhoek en dus veel nauwkeuriger is. Natuurlijk de kop van de Hotbird in de klem zetten en het block 5 graden schuin waarbij de 19,2-lnb hoger moet staan dan de Hotbird-lnb.

Is een schotel van 60cm aanvaardbaar? Dan zal ik eens uitrekenen welk monoblock daar geschikt voor is. Hoeveel aansluitingen wil je hebben?

De berekening van een Triax TD88 is gelijk aan die van de nieuwe versie TD100 omdat de schotelafmetingen hetzelfde zijn.

Ik zie dat zowel de 19,2-lnb als de 23,5-lnb heel erg hoog in het slobgat staat afgesteld. Dat klopt niet. De 19,2-lnb moet op de nul-positie gezet worden en dan moet je de elevatie van de schotel aanpassen zodat je optimale ontvangst hebt. Pas dan stel je de hoogte van de overige lnb's af in het slobgat zodat je optimale ontvangst hebt op de overige satellieten. Zie bijlage nul-instelling. Maar die rechtse lnb is geen Inverto Ultra PLL maar een lnb met een kop van 60mm i.p.v. 48mm.

Dat is heel merkwaardig. Je hebt toch niet een Inverto-lnb met 4 aansluitingen genomen en dan de Quattro-uitvoering omdat die goedkoper was want dan is het te verklaren. Heb je een foto genomen toen je de Inverto-lnb geplaatst had? En had je op beide aansluitingen geen beeld?
