Tijdklok en bewegingsmelder inéén

[EmQu]

Ik wil graag mijn buitenlamp om 8 uur 's avonds aan laten gaan tot 12 uur 's avonds, daarna wil ik dat hij tot 8 uur 's ochtends op een bewegingsmelder staat.



Hoe?



Graag een werkende oplossing zonder gevaar voor stroomstoten via een stekker die onder spanning staat... ook ik heb namelijk een vrouw en kinderen.

[trust]

Citaat:

Graag een werkende oplossing zonder gevaar voor stroomstoten via een stekker die onder spanning staat...



Voor een snelle afhandeling van uw wensen , gelieve ook de kleur van het gewenste app. vermelden . <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

[PinkFlamingo]

ik denk gewoon 2 tijdklokken gerbuiken ...1 voor "van 20:00 tot 00:00" en een voor van "00:01 tot 8:00" en op de laatste een bewegins melder aansluiten zodat die het 1 minuut over 12 overneemd <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



simpel maar zeker doeltreffend <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />

[EmQu]

Juist ja... 2 klokken achter elkaar kan natuurlijk niet, als de 1 stopt gaat de andere ook uit. Vanuit 2 stopcontacten met 2 aparte klokken kan maar doe ik niet want dat betekent dat er altijd stroom op de kabels staat, dus als iemand om wat voor reden dan ook 1 kabel eruit haalt en aan de stekker komt, dan krijgt die persoon een opdonder van 220, en ik moet er niet aan denken dat mijn kinderen eraan zitten of mijn vrouw of wie dan ook. Ik wil dus echt een veilige oplossing, maar ik kan niks verzinnen...



wie helpt mij?



Greetz,



EmQu <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[trust]

2 klokken is niet nodig als je een gekombineerde bewegingsmelder / schemerschakelaar neemt .

Die laat de lamp alleen aan gaan als er beweging is en donker .

Dan moet je nog wel een 220 V relais gebruiken .

De spoel van het relais word met een snoer met stekker aangesloten op de tijdschakelaar .

De lamp sluit je normaal aan op de bew. melder , ik neem aan dat die 3 aansluitingen heeft P N en de uitgang.

Sluit nu de 2 draden van het NO (Normaal Open) kontakt aan op P en de uitgang , en je hebt (ongeveer) wat je wilt .

Helaas gaat dit niet met alleen één stekker .

[Gast]

Gebruik tussen de zwarte schakeldraad van je PIR je klok.

Dus:

Een potentiaalvrij contact schakelt je lamp uit op de door jou ingestelde tijd, zodra je klok de schakeldraad schakelt, dan is de PIR weer de baas.

Duidelijk of wartaal ? <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

[EmQu]

Citaat:

Gebruik tussen de zwarte schakeldraad van je PIR je klok.
Dus:
Een potentiaalvrij contact schakelt je lamp uit op de door jou ingestelde tijd, zodra je klok de schakeldraad schakelt, dan is de PIR weer de baas.
Duidelijk of wartaal ? <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

ummm... PIR?

[trust]

Citaat:

Gebruik tussen de zwarte schakeldraad van je PIR je klok.
Dus:
Een potentiaalvrij contact schakelt je lamp uit op de door jou ingestelde tijd, zodra je klok de schakeldraad schakelt, dan is de PIR weer de baas.
Duidelijk of wartaal ? <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

Dan moet ie wel iemand inhuren om van 8 tot 12 heen en weer te lopen , anders brand z'n lamp niet konstant. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

PIR = passief infra rood , de bewegings-melder

[EmQu]

Citaat:

Citaat:

Gebruik tussen de zwarte schakeldraad van je PIR je klok.
Dus:
Een potentiaalvrij contact schakelt je lamp uit op de door jou ingestelde tijd, zodra je klok de schakeldraad schakelt, dan is de PIR weer de baas.
Duidelijk of wartaal ? <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

Dan moet ie wel iemand inhuren om van 8 tot 12 heen en weer te lopen , anders brand z'n lamp niet konstant. <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />

PIR = passief infra rood , de bewegings-melder

Ja inderdaad, want nu gaat de tijdklok pas lopen als er iemand langsloopt... tsja jongens, het is niet zo makkelijk als het lijkt hoor. Welke techneut weet het?

[Antenne Jantje]

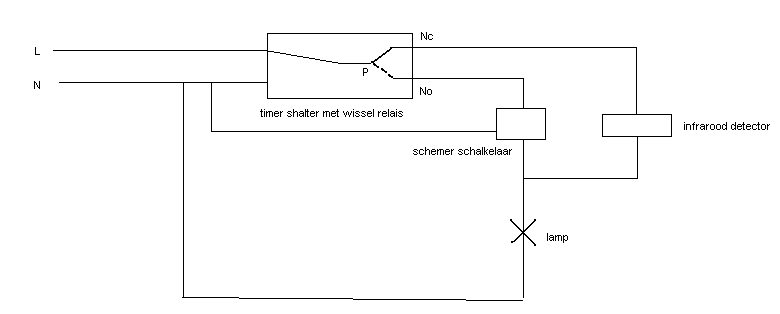

is het zo moeilijk dan om dit te maken ,, het leek me van niet ergens... de bijlage is ff het tekeningetje wat ik snel erom gemaakt heb..

de tijdschakelaar is er één van het type niet g*mm* en dus met een relais uitgerust wat je een wissel contact geeft, deze stuurt of het een of het ander,,,

de klok programeer je dat hij van 8 tot 12 de schemer schakelaar aanstuurd en na twaalven valt deze af waarna infrarood sensor spanning krijgt en deze het overneemt,, de klok laat je dan om 8 uur smorgens weer aan springen naar de sensor toe die niet aangaat omdat het weer licht is dus de lamp blijft uit,,wanneer het donker wordt slaat deze aan en de lamp is er weer tot 12 uur en gaan we de cyclus weer rond,,



have fun ermee,,,

[EmQu]

Citaat:

is het zo moeilijk dan om dit te maken ,, het leek me van niet ergens... de bijlage is ff het tekeningetje wat ik snel erom gemaakt heb..
de tijdschakelaar is er één van het type niet g*mm* en dus met een relais uitgerust wat je een wissel contact geeft, deze stuurt of het een of het ander,,,
de klok programeer je dat hij van 8 tot 12 de schemer schakelaar aanstuurd en na twaalven valt deze af waarna infrarood sensor spanning krijgt en deze het overneemt,, de klok laat je dan om 8 uur smorgens weer aan springen naar de sensor toe die niet aangaat omdat het weer licht is dus de lamp blijft uit,,wanneer het donker wordt slaat deze aan en de lamp is er weer tot 12 uur en gaan we de cyclus weer rond,,

have fun ermee,,,

thanx, maar waar haal ik zo'n timer? want die zoek ik juist.

[Gast]

Wij gebruiken voor de leguanen in het terrarium een kastje dat heet c-control station. Dit wordt via de pc geschreven. Bij ons doet hij s'morgens de lampen aan en s'avonds weer uit en gaat hij over op de kachel.(nachtverwarming) Hij kan dus meerdere funktie's aan. Dit is niet goedkoop.(om een lamp te laten branden) Kost wel 111,- euro Kijk maar eens bij c*nr*d.nl Succes



mvg Sylvia

[trust]

Citaat:

thanx, maar waar haal ik zo'n timer? want die zoek ik juist.



Vandaar mijn oplossing met een relais



er zijn tijdschakel-modules die in de zekeringkast passen , waarschijnlijk hebben die wel een wissel kontakt .



In de betere elektro zaak zou zoiets te vinden moeten zijn .

[Fredo]

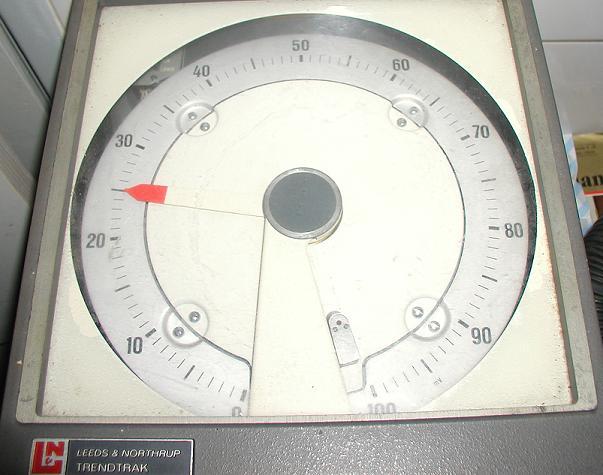

ik heb hier nog wel een timertje voor je liggen die mag je komen halen ik doe er een plaatje bij



[trust]

Ik heb e.v. wel een aanhanger te leen voor het vervoer <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />
