Goed werkende FM antenne maken

[Gast]

Bestaat dat nog, 37MC?

U bent trucker of ' vindt het gewoon leuk'?

Heeft U via PM misschien een adres omgeving Amsterdam?



Dag

[Gast]

27 mc bedoel je zeker?















ik vraag maar raak, vragen staat vrij <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />





-----------------------------------------------------------

Humax 5400 emu 1.9 draaibaar magicmodule penta 1.11 tita kaart

Skystar 2 pc kaart

[Gast]

Heet dat zoi?

En je antwoord?

[Gast]

@TangoBravo,



Mooi hè die beovox penta`s, ik heb ze ook (15 jaar voor moeten sparen cq wachten), maar bij mij staan ze vlakbij een gewone tv, en die heeft er helemaal geen last van dat ze dichtbij staan.

Nog veel allermooiste luisterplezier gewenst. <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Grtz, Steven

[Fredo]

Citaat:

Citaat:

Die dingen zijn gewoon te koop hoor.
Een dipool of meer-elements FM antenne.
Kathrein, Wisi, noem maar op.
En de prijs valt wel mee.
Ik zou daar geen tijd aan besteden om zoiets zelf te maken.

Wat is een Dipool <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

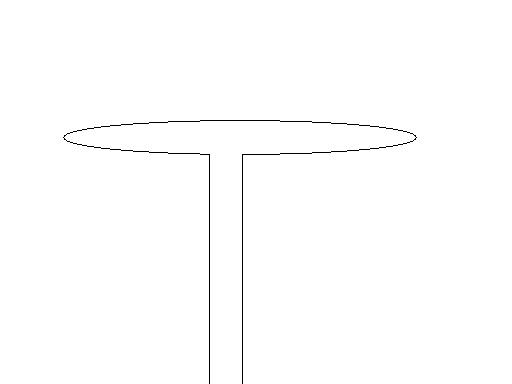

een dipool is een antenne die er ongeveer zo uit ziet

[Duikertje]

Heb de oplossing gevonden.



Had nog een scanner antenne op zolder hangen,heb een draadje getrokken en heb nu een geweldig ontvangst.



Alle bedankt voor het meedenken.

[Gast]

@ Duikertje:



Wat is een dipool. Di staat voor 2. dus een 2 polige antenne.

moet ik helaas technisch worden.

De eenvoudigste antenne ontstaat, als men een open 1/4 lambda transmissielijn openbuigt tot een gestrekte toestand.

Tussen de uiteinden van de ontstane antenne staat bij resonantie een maximaal HF-spanningsverschil.

In het midden is een stroombuik aanwezig van de aanwezige staande stroomgolf. Men noemt een dergelijke antenne een 1/2 lambda open dipool antenne. De impedantie van de boven beschreven open dipool is ca. 75 ohm.



Alles duidelijk..?? <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />

[prutsie]

Mag ik dat eens op de boerenmanier uitleggen ?

Het is namelijk verry simpel (nou, simpel ??)



Lambda = golflengte, dat praat wat gemakkelijker.



Golflengte berekenen --> lichtsnelheid / frequentie = golflengte.



lichtsnelheid (voor gemak) 300 (300.000 kilometer seconde)

frequentie 100...108 (MHz) (100.000....108.000 Hz)

golflengte 300/100=3meter.



Tsjongejonge, dat was een zware bevalling <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />



Nu de dipool.



1/4 golflengte = dus 1/4 * 3(meter) = 75 centimeter.



In principe kan je dus aan het uiteinde van je coax 2 draadjes monteren van 75 centimeter. spijker deze op een stukje hout en je hebt een dipole antenne.

In principe werkt dit, maar niet voor de door ons gewenste frequentie, 100MHz. Je hebt namelijk nog te maken met de zgn. verkortingsfactor. Deze is afhankelijk gebruikte coax en diameter en materiaal antenne. Neem hier een factor 0.95..0.97 voor en je zit eigenlijk altijd wel aardig in de richting. Zeker voor ontvangst.



75*0.97=72.75 centimeter.



Dit is een "open" dipole antenne. De polarisatie is antenne liggend horizontaal, antenne staand natuurlijk verticaal maar dat lijkt me eigenlijk vanzelfsprekend.



Er zijn naturlijk legio andere antenneconstructies. Deze open dipole is "afgesteld" op 1 bepaalde frequentie, en daardoor erg ongevoelig op frequenties die buiten het gebied liggen waarop de antenne is gemaakt. In de handel gebruikt men vaak gesloten gevouwen dipole natennes waarin men met een spoeltje de 75 ohm compensatie realiseert. Voordeel is dat deze antennes voor ontvangst veel braadbandiger gevoelig zijn. Andere antennevormen zijn de zogenaamde ground plane antennes. Een populair ontwerp voor zelfbouw (vanwege de eenvoud) is de fietspomp antenne (of ook wel J-stick antenne genoemd). Voor ontvangst is de discone antenne ook een geliefd ontwerp, al is deze lastiger zelf te bouwen.



Er is natuurlijk nog veel meer over antennes te doen, bijvoorbeeld het stapelen (of stacken), diverse exotische ontwerpen, en reflectoren en directoren (richtings gevoelig maken). Dit laatste is met een dipole antenne simpel te doen. even googelen doet wonderen.



groeten,

Peter.

[Gast]

Even iets recht zetten beste vriend, fm zendamateurs bestaan niet.Het zijn en blijven etherpiraten....



<img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" /> <img src="/ubbthreads/images/graemlins/blush.gif" alt="" />

[view]

Hallo allemaal,



de open dipool die onze vriend uit Friesland liet zien is ook bekend onder de naam Ross Dipool.

Onder deze naam is beslist een tekening te vinden bij de zoekmachines.

Deze werken idd. perfekt in de FM band maar zijn vrij smalbandig.

Dwz. dat deze ant. gepiekt zijn op een freq. en er maar een paar KHz naar boven en naar onderen 100% werken, buiten het werkgebied gaat de versterking snel achteruit.

De scannerantenne is een goed alternatief maar geeft iets minder versterking.



[off topic]

Even een kleine opmerking.

'Piraten' zijn ook zend-amateurs!

Zolang er geen broodwinning mee gedaan word is er niets proff. aan

[/off topic]



Groeten,

[Fredo]

View bedoeld deze bijlage denk ik

674848-RossDipool1.zip

[Unetwork]

Citaat:

Nu de dipool.



1/4 golflengte = dus 1/4 * 3(meter) = 75 centimeter.



In principe kan je dus aan het uiteinde van je coax 2 draadjes monteren van 75 centimeter. spijker deze op een stukje hout en je hebt een dipole antenne.

In principe werkt dit, maar niet voor de door ons gewenste frequentie, 100MHz. Je hebt namelijk nog te maken met de zgn. verkortingsfactor. Deze is afhankelijk gebruikte coax en diameter en materiaal antenne. Neem hier een factor 0.95..0.97 voor en je zit eigenlijk altijd wel aardig in de richting. Zeker voor ontvangst.



75*0.97=72.75 centimeter.



Dit is een "open" dipole antenne. De polarisatie is antenne liggend horizontaal, antenne staand natuurlijk verticaal maar dat lijkt me eigenlijk vanzelfsprekend.

En zo maakte ik in den piraten FM tijd een dipool met een "lus" en kreeg toen al de SWR op 1:1,2!

Mooie uitleg Prutsie <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[view]

Hallo Sjaak(k)



Ik zal je even uit een droom helpen.

'in den beginne' was het gewoonweg leuker dat staat als een paal boven water. Ik was ook een piraat, zowel op 27MHz alsook op de 3 meterband.



Ik ken piraten die veel beter kennis van zaken hebben dan menig zendamateur die ooit eens een papiertje gehaald heeft en er daarna nooit meer wat aan doet.



Nee laat mij en ook anderen met een vrolijk gevoel terug denken aan de piraten tijd.

Dit was wel illegaal laten we dat niet vergeten maar dat risico nam je toen.

Er werd veel meer zelf gebouwt ook al was er veel prutswerk, je leerde er van en ook die kennis werd weer met anderen gedeeld.

Die praktijk ervaring van toen gebruik ik nu nog op de zendamateurbanden/bijeenkomsten.



Nogmaals ik denk dat 90% zo begonnen is al doen ze er nu minachtend over.....



Groeten,

[prutsie]

Citaat:

Ik doe toch niemand kwaad, en ik stoor niet,



Maar ik begin me ondertussen wel degelijk te storen.

Peter.

[Unetwork]

Citaat:

Dit heet een balun, maar dat zegt niets 1:1.2 daarmee krijg je een houten vlaggestok nog in resonantie

Wij zendamateurs noemen dit een kassie belazer

In de eind 60tigger jaren noemde wij dat "LUS"

Cheers <img src="/ubbthreads/images/graemlins/tongue.gif" alt="" />
