Actuator hoe instellen?

[Catalán]

Ik heb een geotrack model TD 12 zijn jullie daar iets mee? (pietsky,denk dat het dezelfde is als de uwe).Dus de arm moet compleet ingetrokken zijn en dan moet je meten van de bevestiging aan de polarmount tot aan het hart van de klem die de actuator vasthoudt of tot aan het begin van de klem?

[Catalán]

Citaat:

ga het proberen inscannen, maar de maat 210 of 220 moet gebruikt worden als de schotel dan geheel naar het oosten staat gericht, dit is een maat als hij geheel ingetrokken staat, dus dan is de actuator op zijn kortst.

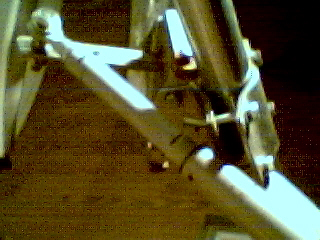

De actuator volledig in en dan moet de schotel naar het oosten wijzen,klopt dit?Want als ik het doe zoals je uitlegt dan komt de arm tegen de bevestiging van de polarmount als deze bijna in het middden is gedraaid,zie bijlage.
Ik kan er niet meer aan uit,eerst word er gezegd dat je de motor als die in zijn helft staat zo op sirius moet staan en dan word er gezegd dat de arm volledig in moet zijn als deze naar 0° oost wijst... <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[locutus]

Actuator niet volledig in op 0 graden, wel ongeveer half uit.

Als je situatie overeenkomt met deze op foto's, dan moet je actuator volledig inzitten op maximum oost dus bvb turksat 42 graden oost (of nog verder naar oost als je vrij zicht hebt).

Aan jou foto te zien, zit je met de omgekeerde situatie, en moet de actuator volledig in zijn bij max west.

Ofwel klopt je montage niet, foto is niet erg duidelijk.



grtz

[Catalán]

FF gegoogled naar geotrack TD12,blijkt dit een 12 inch te zijn en niet 18 inch zoals ik eerder vermeldde,zit daar dan een verschil in ivm het afstellen?

in bijlage kun je zien welke polarmount deze is

[pietsky]

Goedenavond,



we zijn er weer, channelmaster installation zegt plaatsen op 15oost en west van 15oost montage van actuator aan de linkerkant van de polarmount, dus als hij volledig ingetrokken is zit je ong op 40 oost, terug naar sirius staat hij ong in het midden, dat is dan de 0 positie.



Vanuit de 0 positie stel je alles af dus ook de schotel.

de actuator heb je dan al afgesteld op de maat 210 of 220mm



catalaan jij hebt een waarschijnlijk 12'actuator de lengte hiervan op volledig ingetrokken is 163mm, met een verschil in mm 7 mag, moet deze afgesteld worden.



de bevestiging voor een 12'actuator hoort ook aan de arm anders te zijn, er moet een gat op de arm zijn meer naar binnen toe.



De volledige uislag van een actuator 12 inch is 298mm

voor een 18 inch actuator is dat 330mm



dat kun je weer nameten.

k zal proberen morgen even te scannen.

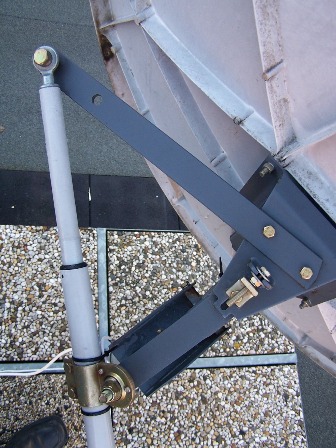

Foto's schotel zijn allen genomen in pos op sirius dus in midden stand van actuator.

De eerste foto kun je het gat voor de 12 inch actuator goed op zien.

[Gast]

Beste Catalaan,

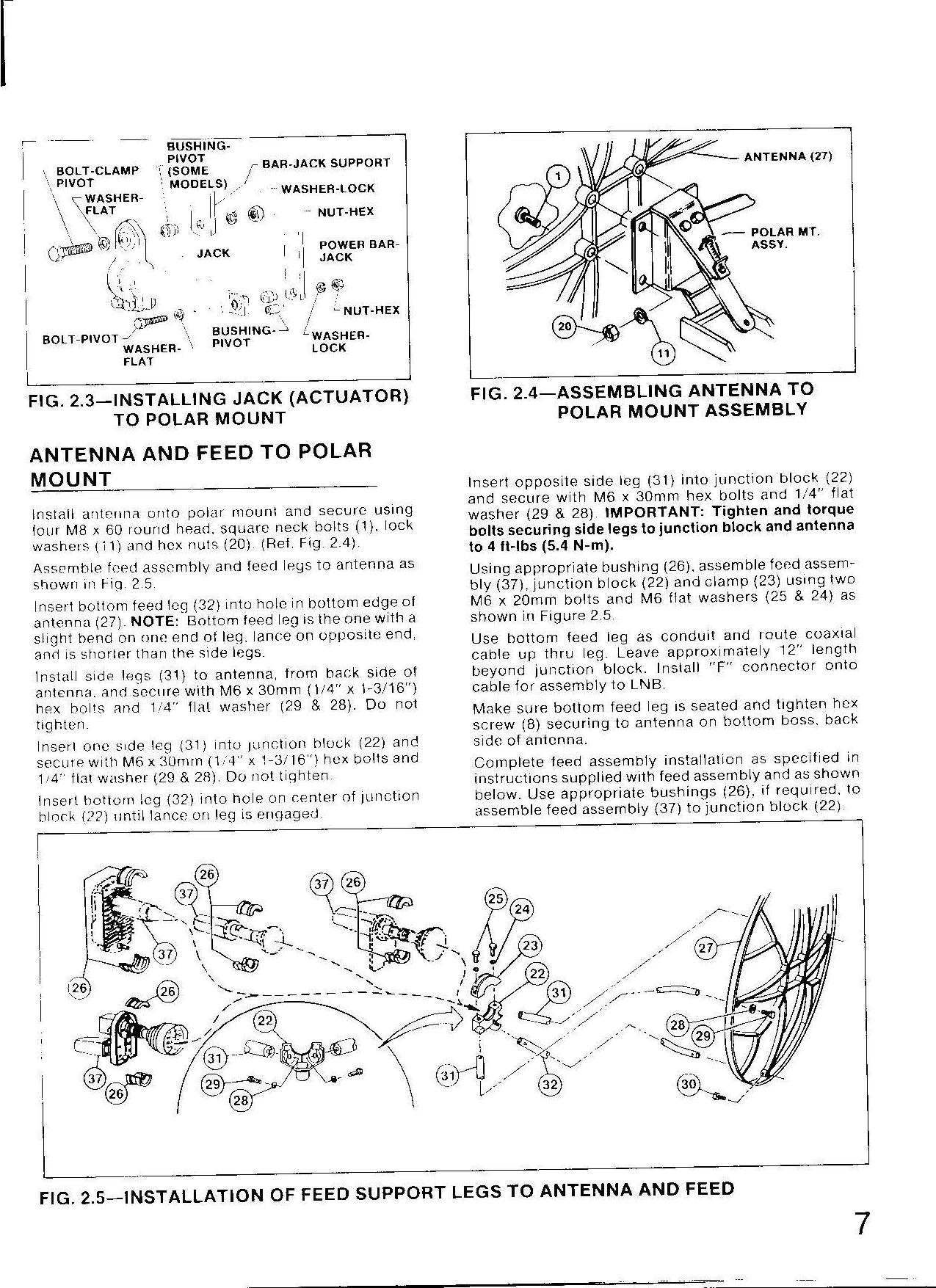

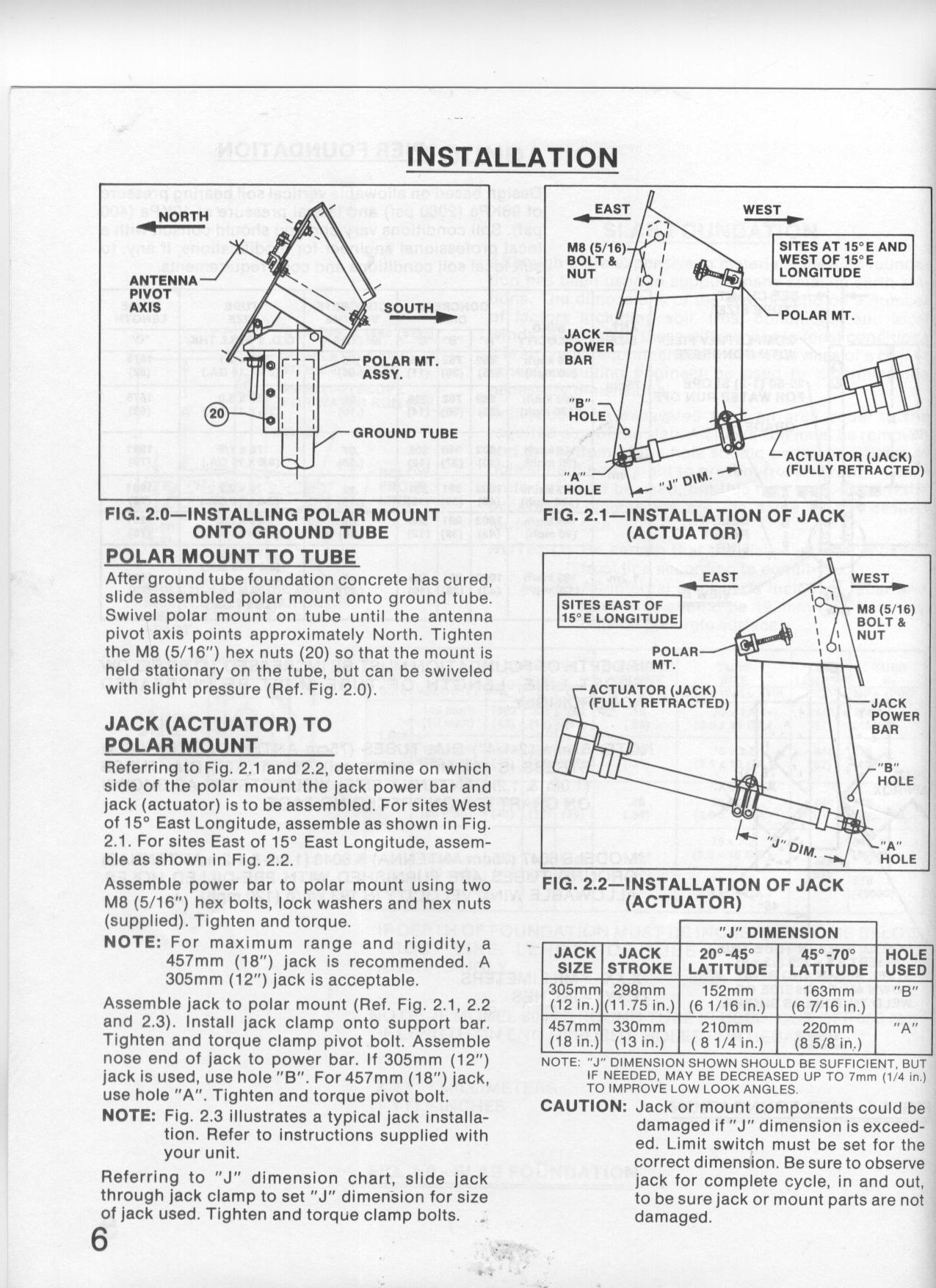

Hier een ingescande bladzijde uit mijn Channel Master 1,2m handleiding.



Ik kan het mishebben, maar zelf gebruik ik bij een volledig ingeschoven toestand 22cm als J" DIM waarde en het "A" hole. (zie handleiding). Ik maak gebruik van een 18" actuator.



In het geval van een 12" actuator zou dit volgens de handleiding neerkomen op 16,3cm als J" DIM, gebruikmakend van de "B" hole.



Hopelijk heb je iets aan deze info.



Groeten, RAGBAK.

[Catalán]

Bedankt,ga dit direct eens proberen

[pietsky]

je bent me voor ragbak

[Gast]

Hoi Catalaan,

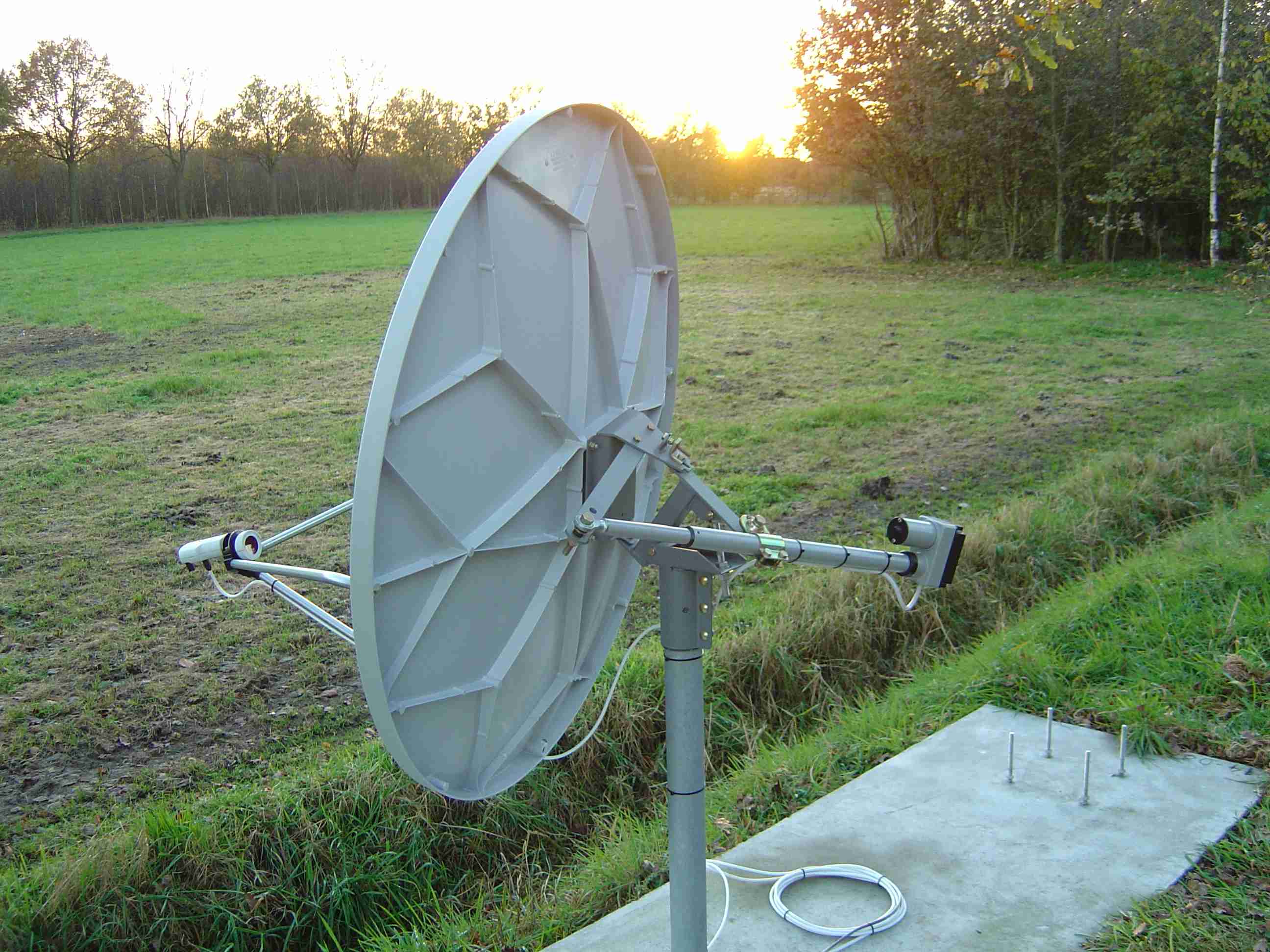

Misschien overbodig. Hier ter verduidelijking nog een foto van mijn schotel. Duidelijk zichtbaar "de actuator" in de "A" hole, maar nu op 19,2 graden Oost bij zonsondergang.



Groeten, RAGBAK.

[Gast]

Sorry pietsky,



Had toevallig de spullen naast me liggen.... Kon het niet laten.



Greetz, RAGBAK.

[Catalán]

Bedankt voor je reactie,maar ik heb geen channelmaster zoals jij,hierboven zie je in mijn bijlage hoe mijn polarmount eruitziet

[pietsky]

catalaan ik krijg je hotmail terug.



maak even andere foto's morgen, die wat beter de situatie laten zien.

[trust]

Ben je er al uit met de elevatie instelling ?

[Catalán]

Ik heb het even zo gelaten,ik krijg tegenstrijdige werkmethodes en daardoor zie ik de bomen niet meer in het bos...

[trust]

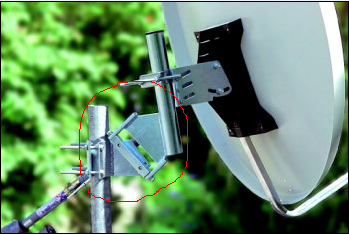

zoals je vertelde , staat er geen elevatie-aanduiding op de polarmount .

Wat je kunt doen is , de polarmount van de paal halen en de schotel op de paal zetten , Op max. signaal uitrichten op de satelliet (X) die het hoogste staat op de Clarckbelt .

Ik weet niet wat jouw lokatie is , maar vanuit Nijmegen is dat Sirius .

De elevatie-bouten goed vastzetten en de schotel van de paal halen , mount terug plaatsen , schotel er weer aan monteren (in rechte lijn met het draaipunt) en nu met de elevatie instelling van de mount weer max. signaal op (X) afstellen .
