Arabsat 26°E met 110cm + 25K LNBf C-band

[Sultan]

Citaat:

De LNB bepaalt wat voor soort polarisatie ontvangen kan worden, dus als je een lineaire C band lnb plaatst kan je gewoon H/V transponders ontvangen



ooh, dan heb ik dus een c-band lnb die alleen Lhcp en rhcp kan ontvangen? ok dat verklaart een hoop.

Maar hoe zit het dan met de feedhorn die op een primefocus lnb zit? een primefocus heeft naar mijn insziens een heel andere feedhorn dan een offset. Of zit ik er nu weer naast <img src="/forums/images/graemlins/grin.gif" alt="" />?



groeten?

[Big fellow]

De feedhorn is (meestal) anders voor een offset schotel t.o.v. een prime-focus schotel. Meestal is de feedhorn van een prime-focus schotel ook gescheiden van de LNB zelf....



Big fellow

[Gast]

In een lnb zit 1 of 2 antennes, die ontvangen Horizontaal of Verticaal, meer niet.

Bij circulair worden horizontaal en verticaal tegelijk uitgezonden alleen 90 graden in fase verschoven.

De vectorsom is een links of rechtsdraaiend signaal, afhankelijk of er 90 graden naar voren of naar achteren wordt geschoven.

De dielectrische plaat doet dat ook, het gevolg is dat beide signalen weer in fase zijn.

Het eindresultaat is de vectorsom van beide sinalen, een lineair signaal dat onder een hoek van 45 graden staat tov de dielektrische plaat, linksom 45 graden tov de ene kant en rechtsom 45 graden tov de andere kant

Daar moet de antenne(s) dan ook komen.



Dan heb je nog de feed, voor c band wordt de f/d bepaalt door de scalarring die meestal en los bij zit.

Bij een primefocus schotel is die vlak en bij een offset schotel trechtervormig.

Dat deel heb ik dus zelf gemaakt.

Er staat een uitgebreide verhandeling over bij de Satnerds en dat ga ik niet allemaal hier neer zetten, een accountnaam aanmaken is veel simpeler en sneller.



[Gast]

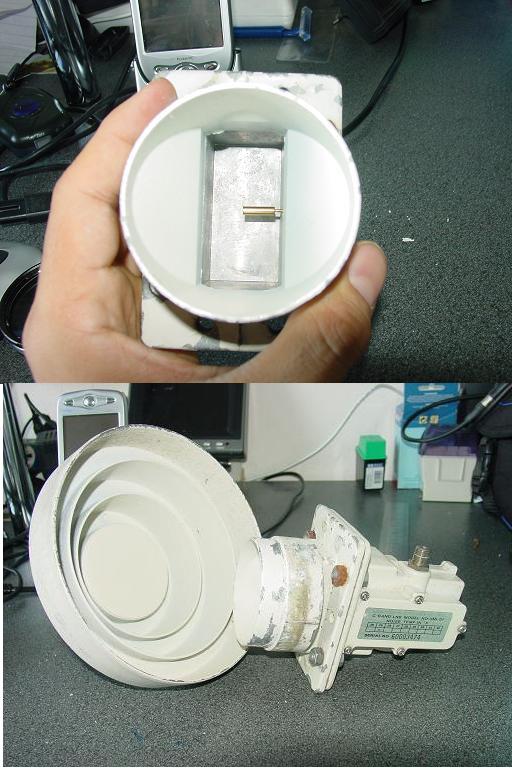

Nog een plaatje voor de duidelijkheid:

[cookie monster]

Bovenstaande foto's <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Ik gebruik momenteel gewoon eentje die ik destijds in mijne 185cm heb getest ,

de ring heb ik gewoon naar voor geschoven om een trechter te vormen en da'helpt <img src="/forums/images/graemlins/smile.gif" alt="" />

Echter de schotelarm zelf is nog niet juist ,

dus moet ik er eentje gaan maken , ik heb die lnb er gewoon opgeramd (<img src="/forums/images/graemlins/grin.gif" alt="" />)

om gewoon effe te testen <img src="/forums/images/graemlins/smile.gif" alt="" />

Je hebt een LNB & LNBf , deze laatste heb ik nu gebruikt ,

deze heeft geen polarizer , maar om L & R te ontvangen ,

schuif ik het plaatje een kwartslag & <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

L & R of V & H regel ik zoals bij een ku-band LNBf <img src="/forums/images/graemlins/wink.gif" alt="" />



die satnerds , yep , heel interessant <img src="/forums/images/graemlins/smile.gif" alt="" />



C-band LNB[color:"red"]f[/color]

C & Ku-band LNB

[Sultan]

@stardust,

die Feedhorn die jij daar hebt lijkt veel op de feedhorn die ik jaren geleden (uit duitsland) heb gekocht.

Met deze feedhorn is het dus mogelijk om een Cband Lnb op je offset te plaatsen??



ik plaats ff een foto van de betreffende Lnb + feedhorn die ik uit de schuur heb gehaald.



groeten,

sultan

[cookie monster]

Ik moet me ook zo'n ring gaan zoeken ,

dan moet & zal ik inderdaad wel beter beeld hebben <img src="/forums/images/graemlins/smile.gif" alt="" />

Want C-band is & blijft toch leuk <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Om eerlijk te zijn , ivm die ring:

ik had daar vroeger niet eens opgelet <img src="/forums/images/graemlins/crazy.gif" alt="" />



Elke dag leer je iets bij <img src="/forums/images/graemlins/smile.gif" alt="" />

[Gast]

De trechter scalarring geeft al aan dat hij juist voor offset gemaakt is.

Nadeel van de lnb: er zit maar 1 vaste antenne in, dus kun je alleen H of V ontvangen.

Wil je H en V en R en L ontvangen dan heb je een polarotor nodig met een draaibare antenne er in en een dielectrische plaat.

Beide zijn te vinden op een bekende 2e hands site tegen zeer schappelijke prijsjes.

De lnb is niet los te schroeven van de golfpijp dus heb je ook nog een losse c band lnb nodig.

Tegenwoordig heb je ook c band lnbs zonder draaibare antenne maar met 2 antennes en een dielectrische plaat.

Dan hoef je geen motor aan te sturen.

Ze noemen dat ook een c band lnbf.





[cookie monster]

Ik heb hier blijkbaar een leerzame thread opgestart <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Sultan]

Citaat:

Nadeel van de lnb: er zit maar 1 vaste antenne in, dus kun je alleen H of V ontvangen.



Nou weten we dus waarom ik alleen H of V kon ontvangen. Dit was echter geen probleem toen de arabsat nog Lhcp en Rhcp uitzond. want toen had ik beeld op alle zenders.



groeten,

sultan

[Sultan]

Citaat:

Ik heb hier blijkbaar een leerzame thread opgestart



inderdaad Cookie monster <img src="/forums/images/graemlins/grin.gif" alt="" />, het is erg leerzaam, vooral omdat C-band een beetje in de vergetelheid aan het geraken is en dat is best zonde.



groeten,

sultan

[Gast]

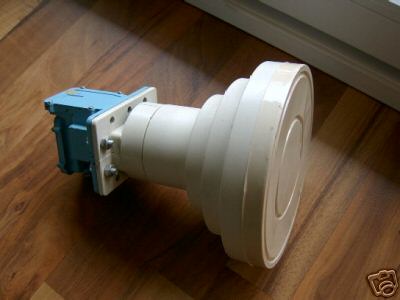

Hier dan de offsetfeed met C-band lnb die ikzelf heb.

Daar ga ik nog mee experimenteren.

Met een 120 cm. schotel <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />





Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />



sattaz

[Gast]

Citaat:

Ik heb hier blijkbaar een leerzame thread opgestart <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

@cookie monster,

Elke thread die jij hier opstart is mijns inziens leerzaam <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />
Bijvoorbeeld jouw eetthread <img src="/forums/images/graemlins/grin.gif" alt="" />
Ik kom daar dingen tegen waarvan ik nog nooit gehoord heb,
die ik dan nu wel ken en waarvan ik vurig hoop dat ik die
nooit zal (hoeven te) eten <img src="/forums/images/graemlins/tongue.gif" alt="" />


Met vriendelijke groeten <img src="/forums/images/graemlins/wink.gif" alt="" />

sattaz

[Gast]

Citaat:

Dit was echter geen probleem toen de arabsat nog Lhcp en Rhcp uitzond. want toen had ik beeld op alle zenders.



Ja en nee, zolang de zenders vergenoeg uitelkaar staan lukt het wel, al zijn de zenders 3 dB zwakker.(scheelt flinke schotelmaat).

Zodra ze echter vlak bij elkaar zitten (of soms zelfs op de zelfde frequentie) komt alle data tegelijk binnen en kan de ontvanger er niks meer mee.

Je bent namelijk volledig de kanaalscheiding kwijt.

[cookie monster]

Sattaz <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Trouwens , mooie C-band toeter <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



In elk geval , C-band is een tikkeltje tropisch <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



Stardust ,

yep , bv wanneer je da'wit plaatje een kwartslag draait ,

analoog merk je dat werkelijk heel hard op bv Arabsat !!
