wit LCD scherm, wie o wie?

[Gast]

Ik kan je foto-site nu niet bereiken, maar wat ik mij van de foto herinner is mijn display wat helderder.

Maar helderheid vergelijken op een foto blijft altijd lastig.

Als ik nog eens erg veel zin in knutselen heb, zal ik de spanning over de serieweerstandjes van 10 Ohm eens meten, om te kijken wat nu de led stroom is.

Zou 20 mA moeten zijn, dus 200 mV over de weerstanden.

Als dat minder is, is er misschien nog een schakeltechnisch grapje uit te halen om de stroom weer wat op te voeren.



Greetz, Lion.

[Gast]

Ah bedankt voor de tip.

Ik was vandaag aan het experimenteren met de server. en had e.e.a. geblocked. Als het goed is, dan is de site weer live.



ik zal er ook aan denken als de box open ligt om de spanning te meten.

[Gast]

Ik heb hem net weer opengeschroefd, en gemeten.

Iets van 115 mV, dus 11,5 mA.

Dat is wat weinig, lijkt me, maar helaas is daar met behoud van de helderheidsregeling niet eenvoudig wat aan te doen.

Ik heb het idee dat-ie bij mij in het wit nu wat helderder is dan voorheen in oranje, dus erg storend is het niet.



Greetz, Lion.

[MauriceW]

Citaat:

CSow,
Ode nieuwe leds zitten er in.
NWel moet ik er bij zetten dat de (electronica) leverancier
R(die met dat dikke boek) NIET de high bright leds heeft.

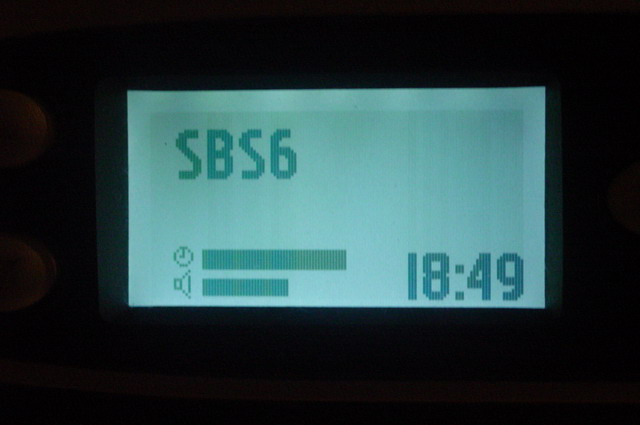

AIk heb nu een wit/blauwig/grijzig display.
DNeemt niet weg dat dit 10x beter is dan oranje <img src="/forums/images/graemlins/smile.gif" alt="" />

Ik ben wel nog geinteresseerd in de echte high brights!

Witte leds hebben over het algemeen een hogere stroom nodig om te werken dan bijvoorbeeld amberkleurige leds. Zoals je hierboven kan lezen stuurt de dreambox in de hoogste stand ca 11mA naar de leds. De leds die jij hebt besteld bij die postorder (die nu gratis verzendkosten heeft) hebben 20mA nodig, dit kan heel goed de reden zijn dat het dus "grijs"licht gaat geven.

Kan iemand eens meten hoeveel spanning er staat voor de weerstan en de minkant van de leds (voedingspanning dus) dan kunnen we kijken of we de 10 ohm weerstand misschien kunnen verlagen en dan aan de 20mA kunnen komen.

[Gast]

De 6 LEDs staan in drie groepen parallel van elk twee leds en een klein weerstandje in serie.

Die 10 Ohm weerstanden zijn er alleen om de stroom eerlijk te verdelen over de takken.

De witte leds die ik heb (en die lijken zowel qua uiterlijk al qua omschrijving erg op die van Boomy, hoewel van een andere leverancier), hebben op het oog een hogere lichtopbrengst bij dezelfde stroom dan de amberkleurige.

Ik heb dat gecontroleerd door eerst de ene helft van de leds te vervangen.

Dan staat er telkens een witte led in serie met een amberkleurige, en hebben ze dus dezelfde stroom.

De witte waren toen duidelijk helderder.

Wittel leds hebben dus niet zozeer een grotere stroom nodig, maar wel een hogere spanning. Doordat er meer spanning over de led valt, blijft er minder spanning over voor de stroombegrenzende weerstand, en wordt de ledstroom dus lager als je witte leds zet op de plaats van de amberkleurige.

De totale ledstroom wordt bepaald door de schakeling op de hoofdprint, waarschijnlijk de frontprocessor en co, en daar rotzooi ik liever niet aan.



Greetz, Lion.

[Gast]

Het is lang geleden dat ik me met deze fijne electronics heb bezig gehouden, maar ik denk dat ik het binnenkort nog een poging ga geven om te bekijken wat we kunnen aanpassen.

Ik neem aan dat een deze frontprocessor ook modulair is en puur een aansturing is naar een element dat regelbaar is.



Alleen heb ik nooit met smd gewerkt, dus even uitzoeken wat het allemaal voor een zooi is op de print. Het berekenen zou hetzelfde moeten zijn.



Ook denk ik dat zo'n front processor een redelijk standaard chip moet zijn om een display aan te sturen, deze zal ook de specs op internet moeten hebben staan.



2b continued!

[theparasol]

Ik ga op korte termijn het display van mijn 7020 ombouwen naar helderwit cq grijs als er niet genoeg stroom geleverd wordt.

Waar kan ik de highbright witte leds inslaan die ik daarvoor nodig ben? Of welke parts kan ik het beste inslaan?



Wellicht dat iemand de juiste leds nog overcompleet heeft liggen?



Zijn er eventueel nog meer gegadigden?



Reacties over aanbiedingen alleen per pm

[Keep it Cool]

Ik heb ze besteld bij [color:"red"] commerciële link verwijderd [/color] type welke ik voor de DM7000 heb gebruikt is model 1206 witte SMD led deze heb ik op de zijkant voor het glas gesoldeerd om de maximale uitstraling te krijgen en vind het goed genoeg gelukt.

K.i.C

[dream-on]

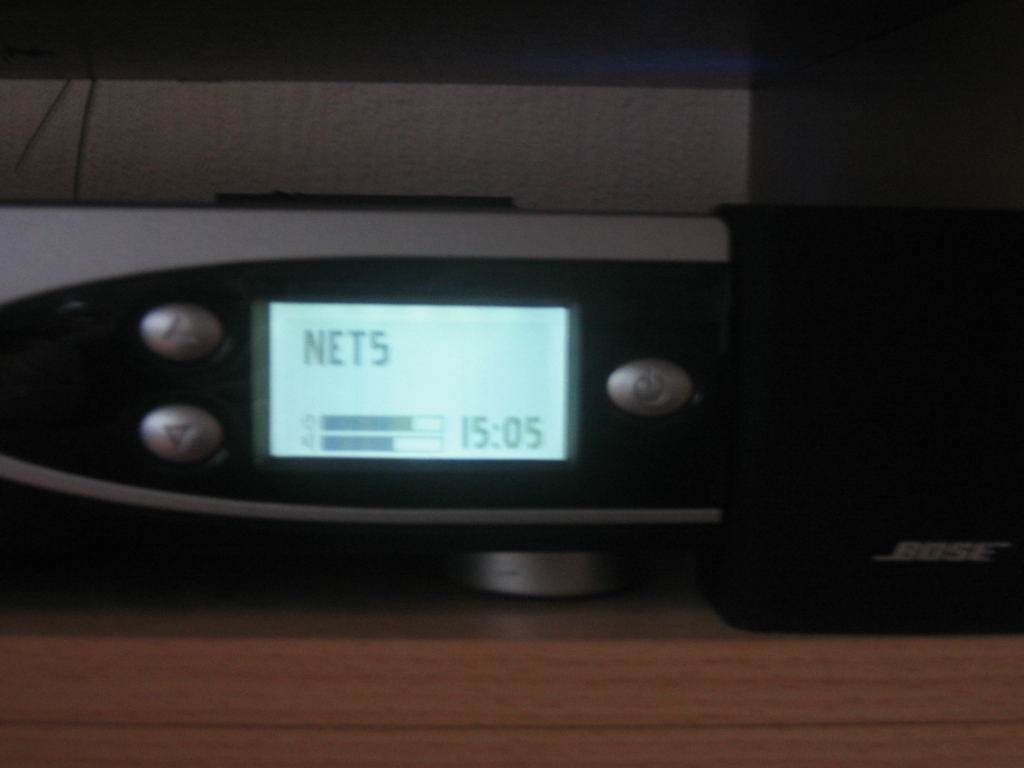

ik heb mijn display klaar, zie bijlage <img src="/forums/images/graemlins/smile.gif" alt="" /> <img src="/forums/images/graemlins/smile.gif" alt="" />

de leds heb ik besteld in duitsland.

De leds heb ik laten solderen bij een sat4all member welke het perfect heeft gedaan!! nogmaals mijn komplimenten aan hem. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/biggthumpup.gif" alt="" />



grtz

[martjeB]

Kan iemand een geschikt typenr. geven voor de leds die je niet op hun zijkant hoeft te plaatsen.



De SMD led 1206 moet op zijn kant?

[Gast]

1206 wil niet zeggen dat dit type op de zijkant staat.. Dit is het formaat van de LED (en andere SMD componenten)



Bij Farnell zullen ze vast wel op de pagina staan..



Mochten er voldoende personen zijn die deze LEDs willen hebben wil ik evt. ook wel een bestelling plaatsen bij hun.. (heb een eigen elektronica-zaak)!!



Kan ik gelijk een mooi prijsje maken (mits voldoende animo!!)

[martjeB]

Pas even op met reclame, of is het ook goed als we de andere postorders ook noemen?

Was het bij F*** niet zo dat zij duurder zijn maar geen verz. kosten berekenen? Of was dat M*. Bij C** nu idd ook even geen verz. kosten, maar wel minimum orderbedrag.



Als iemand typenr's heeft graag.

Ik wil van (onleesbaar) blauw af en wit of groen of amber terugplaatsen.

Het solderen gaat mij wel lukken.

[Gast]

Je hebt gelijk, maar wat boeit het nou waar je die dingen vandaan haalt...



Trouwens: ik geloof dat C** geen witte 1206 LEDs heeft!!



Typenummers van deze LEDs zijn volop te krijgen: simpel googlen naar "white led 1206" en voila... legio 1206 LEDs

[martjeB]

Maar als 1206 alleen de maat/steek is van de led, zal ik toch goed de specs door moeten kijken om te vinden of de led bedoeld is voor zijwaarts licht uitstralen?

[Gast]

9 van de 10 LEDs "kijken" naar voren (en niet opzij), maar bedoel je niet de "kijkhoek" van de LED?

Een LED met een te kleine kijkhoek kan een vlek op het display maken, een LED met een te grote kijkhoek kan in een slecht verlicht display resulteren...



Kijk ook goed uit met de stroom die door witte LEDs gaan.. deze is groter dan dat van een standaard kleur (rood/groen/geel)
