Stap voor stap opbouw van mijn Wavefrontier T90


John van Dreumel

Aanbevolen berichten

Hi,



In navolging van diverse andere leden van Sat4all wil ik hier ook laten zien hoe ik op mijn gemak de Wavefrontier heb geassambleerd.



Allereerst de hele handel uit de gigantische doos gehaald en gecontroleerd of "alles" er in zit. Daarna heb ik eens rustig een blik op bijgevoegde

tekening geworpen waar wat moest zitten. Ik heb dit in mijn schuur gedaan. Naast de werkbank is in een later stadium de originele doos een

handig hulpmiddeltje. <img src="/forums/images/graemlins/grin.gif" alt="" /> Gewoon de mount op de rechtop staande doos leggen en de beide armen eraan monteren.



Op dat moment ben ik zover dat de mount in elkaar zit met de armen gemonteerd.






Op de volgende foto kan je m.i. duidelijk zien hoe de mount gemonteerd is.






Om beide handen vrij te hebben, mijn vrouw wilde mij niet assisteren met dit gevaarte, heb ik de muurbeugel in

die andere "werkmeid" geklemd. <img src="/forums/images/graemlins/grin.gif" alt="" />

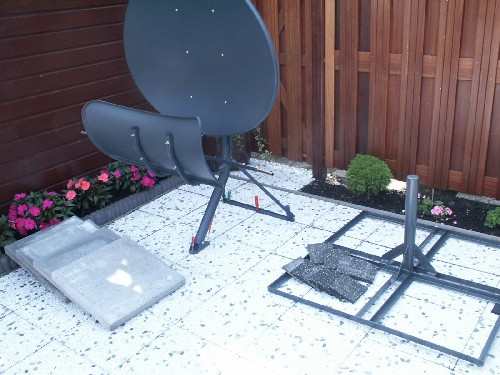

Om alleen de schotel zelf te monteren op de mount, heb ik deze zover mogelijk horizontaal gekanteld,

waardoor ik de schotel als het ware horizontaal op de mount kon leggen en vervolgens de boutjes erin en de moeren erop kon draaien.









Vervolgens de 2e reflector geplaatst.






Persoonlijk vind ik de kunststof blokken waar de LNB rail op gemonteerd wordt een relatief zwakke constructie maar klaarblijkelijk valt dit in de praktijk wel mee.








Daarna de rail gemonteerd en er alvast een paar LNB beugels op geschroefd.






En toen had ik geen tijd meer en moest ik noodgedwongen het bijltje erbij neergooien. Tweede paasdag, als iedereen meubels gaat uitzoeken en uiteraard afhankelijk van de weersomstandigheden, ga ik weer verder knutselen. <img src="/forums/images/graemlins/wink.gif" alt="" />

Dan moet het hele spul deugdelijk aan mijn schuur gemonteerd worden en kan het serieuze werk beginnen.



Voorlopig vind ik het geen bijzonder lastige klus. Een tip die ik ergens ooit heb gelezen, "leg alle onderdelen zoals schroeven, moeren etc, netjes gesorteerd naast elkaar neer, dat bespaart zoekwerk" Het assambleren tot zover heeft mij incl. het zoekwerk net 1,5 uur gekost.



Wordt dus vervolgd.



Greetz



John

Er is zoveel te vragen dat ik het tóch eerst zelf probeer uit te zoeken. Dat is ook verrekte leerzaam.



Mijn boxen zijn allemaal powered by PLi.

Link naar reactie
Delen op andere sites


  • Reacties 91
  • Aangemaakt
  • Laatste reactie

Beste reacties in dit topic

Beste reacties in dit topic

Geplaatste afbeeldingen

John: ik heb dan wel geen WF of zelfs geen plan om er één aan te schaffen, maar een dikke pluim voor het duidelijk beschrijven én de tijd nemen om elke stap fotografisch vast te leggen!



Ik hoop dat het volgende deel net zo mooi wordt: sterker nog: dat je de gewenste sat's met weinig moeite zult vinden.



Als dit zo door gaat, mag dit hele verhaal gebundeld worden in de database!

Link naar reactie
Delen op andere sites

Hi,



Ik ga er in ieder geval mijn uiterste best voor doen dat de vervolghandelingen even zo duidelijk worden als de rest.

Of dit tijdens de paasdagen gaat lukken zal de tijd leren.



In ieder geval voor iedereen een prettige "meubelboulevard", ik pas, het geld is toch op, ik heb een wavefrontier gekocht. <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />



Greetz



John

Er is zoveel te vragen dat ik het tóch eerst zelf probeer uit te zoeken. Dat is ook verrekte leerzaam.



Mijn boxen zijn allemaal powered by PLi.

Link naar reactie
Delen op andere sites

john,



ook ik heb er zojuist (zeg een paar weken) 1 tje neergezet en heb toen hier een draadje geopend over het feit of de zwarte steun er nu wel of niet bijzat (die je in je workmaid hebt zitten bedoel ik). De antwoorden liepen nogal uit elkaar.

Volgens de fotos heb jij dezefde versie als ik. Vraag dus: Zat de zwarte mount er nu wel of niet standaard bij of heb je die apart bijgekocht?



hier kun je het nog eens nalezen als je wilt.

Link naar reactie
Delen op andere sites

Mooie duidelijke serie foto's John <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Ik ben benieuwd naar het vervolg!

Receivers: VU+ DUO HD (1.5TB hdd & OpenPLi), Dreambox 7000-S

Schotel: Triax 110 4 LNB + draaibaar

Full HD: Samsung 63" 3D plasma / Mitsubishi HC3800 DLP

Harmony 555

Link naar reactie
Delen op andere sites

Hoi Fred,



Even een korte reactie. Bij mij zat alles erbij. Incl. de zwarte muurbeugel. Deze zat bij mij standaard in de doos.



Volgens de verkoper zit deze er bij de allernieuwste versie niet meer bij. Mijn schotel is wel van het nieuwe type. Zal een kwestie van pech geweest zijn of mijn leverancier had nog oudere voorraad. Wel nieuwe versie schotel maar incl. muurbeugel.



Greetz



John

Er is zoveel te vragen dat ik het tóch eerst zelf probeer uit te zoeken. Dat is ook verrekte leerzaam.



Mijn boxen zijn allemaal powered by PLi.

Link naar reactie
Delen op andere sites

Hee John,



Ik wist helemaal niet dat je al overstag was gegaan voor de Wave, toch een beetje jaloers geworden? <img src="/forums/images/graemlins/grin.gif" alt="" />



Je weet het, mocht je er niet uitkomen dan weet je me te vinden.

Voor een bak koffie en een pilsje doe ik veel dus.



Gebruik je ook de 10/1 switch voor al je LNB`s?

Dreambox 8000HD, Xtrend et5000 & et9000, Qnap 209-II Pro 2Tb,Wavefrontier T 90,Stab HH120 Triax 78 cm, Triax 78 cm CDS Duo LNB

Member of the PLi team

Link naar reactie
Delen op andere sites

Hoi John....ff zomaar tussendoor, dat plaatsen zal wel lukken, alleen het afstellen is wat minder....als ik jou was zou ik het aanbod van Henk in gedachte houden....biertje en een bakkie en alles komt goed, ohja..soep hoef je niet te maken wan hij wil niks eten....(geintje)..maar Henk heeft een heel mooi apparaat waar je dus echt de boel mee aan praat krijg, en ik spreek uit ervaring.



SUC6 met je Wave.. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />





DM 7000S, Open PLi®, West Dig 160GB HD,1 USB 160Mb, CD Abo, Maxplus 2100+

TechniSat Multytenne 45cm 28.2E --> 13.0E

Link naar reactie
Delen op andere sites

Citaat:
Hoi John....ff zomaar tussendoor, dat plaatsen zal wel lukken, alleen het afstellen is wat minder....als ik jou was zou ik het aanbod van Henk in gedachte houden....biertje en een bakkie en alles komt goed, ohja..soep hoef je niet te maken wan hij wil niks eten....(geintje)..maar Henk heeft een heel mooi apparaat waar je dus echt de boel mee aan praat krijg, en ik spreek uit ervaring.

SUC6 met je Wave.. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />



John, als je wacht op echt mooi weer sla ik een BBQ niet af hoor <img src="/forums/images/graemlins/grin.gif" alt="" />

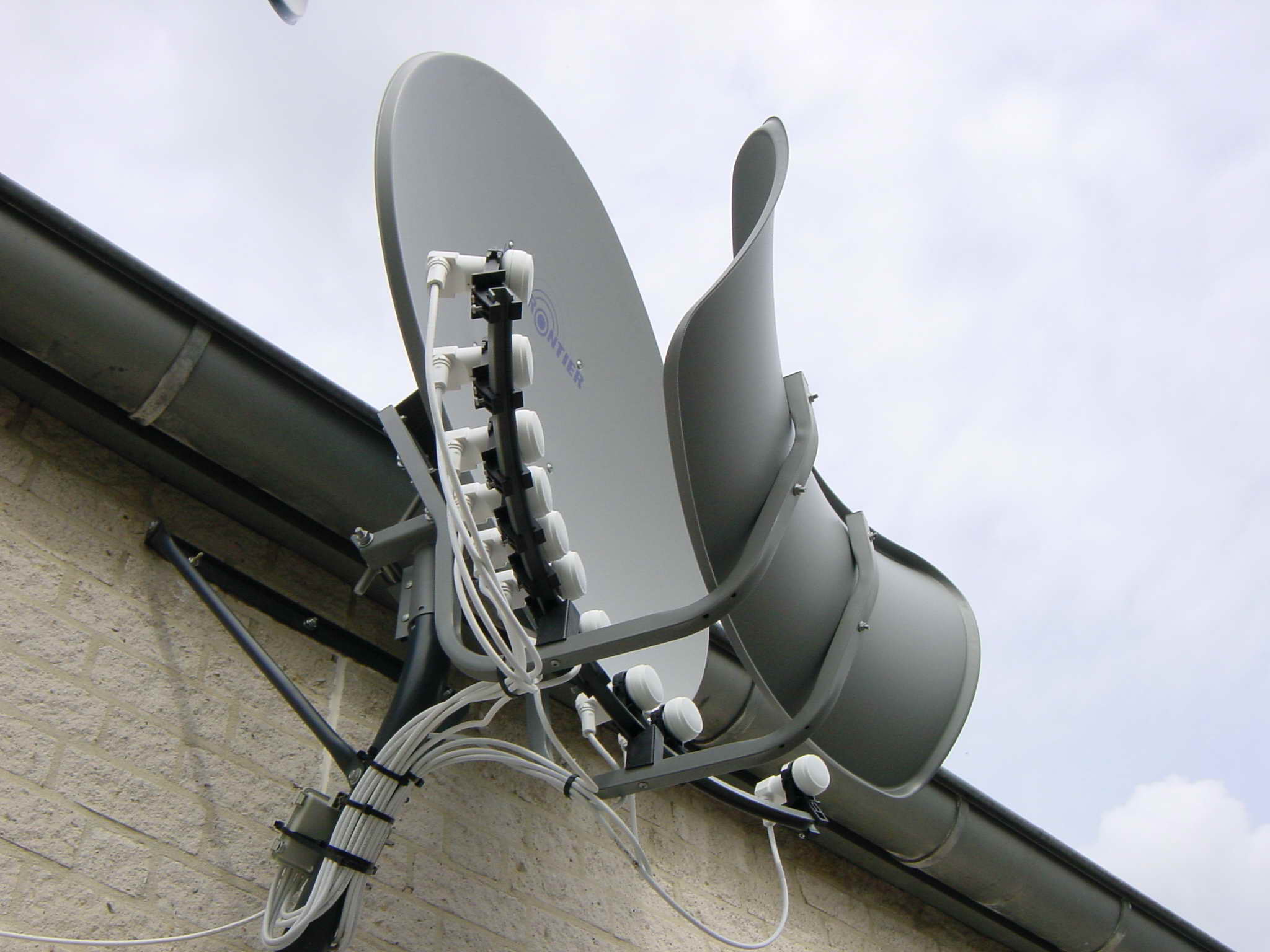

En als we dan klaar zijn kijkt het ongeveer zo, zie bijlage:


Dreambox 8000HD, Xtrend et5000 & et9000, Qnap 209-II Pro 2Tb,Wavefrontier T 90,Stab HH120 Triax 78 cm, Triax 78 cm CDS Duo LNB

Member of the PLi team

Link naar reactie
Delen op andere sites

Hi Henk,



Wat is mooi weer he? Voor de een is dat 30gr en voor de ander is 15gr en droog al voldoende. <img src="/forums/images/graemlins/grin.gif" alt="" />

Is om te BBQ'n nog te koud denk ik.



Wij spreken elkaar zeker nog.



M@zzel



John

Er is zoveel te vragen dat ik het tóch eerst zelf probeer uit te zoeken. Dat is ook verrekte leerzaam.



Mijn boxen zijn allemaal powered by PLi.

Link naar reactie
Delen op andere sites

Hoi John leuke foto's!!!

Ben het helemaal met jou eens dat jij die kunststof steuntjes voor de lnb rail wel erg gammel vind.

Voor een kwaliteits product als de wave vind ik het ook een afgang.

Bij mij staat de schotel op de nok van mijn huis en heb ontdekt dat de rail toch aardig wiebelt als het wat harder waait.

Ik hoop ook dat er hier voor nog eens een oplossing gevonden word.

Verder ben ik heel tevreden met mijn schotel.



Gr Rob

[color:"green"] Als je je vrouw laat navigeren tijdens het autorijden, zie je meer van de wereld als met een GPS systeem!!



[color:"blue"] Xtreme pvr & Digix pvr [/color]

Link naar reactie
Delen op andere sites

Complimenten voor je topic! Ik zat zelf ook te dubben om een T90 te kopen, maar wacht nu nog maar even af op het vervolg. Voor een niet technisch iemand blijft het een lastige klus, dat is me wel duidelijk.

Link naar reactie
Delen op andere sites

Hi Andre,



Als alles meezit ga ik mij morgen eerst maar eens verdiepen in een stevige en duurzame montage van het geheel. Ook daarvan zal ik foto's maken.

Daarna kan het uitrichten beginnen.



Wordt vervolgd dus.



Greetz



John
