Stap voor stap opbouw van mijn Wavefrontier T90

[bromtol]

het is stil in Wijchen.

volgens mij staat die wavefrontier al lang op het dak en zit John van Dreumel reeds een paar dagen en nachten heerlijk te zappen tussen al die satellieten.

lekker hè, zo'n wave.



bromtol

[Henksat]

Citaat:

het is stil in Wijchen.
volgens mij staat die wavefrontier al lang op het dak en zit John van Dreumel reeds een paar dagen en nachten heerlijk te zappen tussen al die satellieten.
lekker hè, zo'n wave.

bromtol

En ik maar op de BBQ wachten, <img src="/forums/images/graemlins/grin.gif" alt="" />

[John van Dreumel]

@ Bromtol,



Het heeft een reden dat het "stil" is in Wijchen maar geloof me de informatie komt eraan. Er wordt inderdaad al gezapt maar ik ben nog niet helemaal klaar. Er is een kinkje in de kabel maar het komt allemaal goed. En niet in het minst dankzij Henksat. Wie anders. <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />



Maar ik heb beloofd om het topic af te maken zoals ik ben begonnen, met dokumentatie en foto's, en daar houd ik mij aan. Door drukke andere werkzaamheden kom er niet aan toe om alles in te vullen.





@ Henksat,



Jij bent rap. Ik heb net die aanvullende spulletjes gehaald en jij begint al over de BBQ. <img src="/forums/images/graemlins/tongue.gif" alt="" /> <img src="/forums/images/graemlins/wink.gif" alt="" />



Het biertje zal zeker koud staan als het weer zo blijft. Dat is duidelijk. Toch? <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />



Greetz



John

[John van Dreumel]

Om aan de wensen van Bromtol tegemoet te komen zal ik alvast een tweede aanvulling geven. <img src="/forums/images/graemlins/grin.gif" alt="" />

Het betreft hier alleen maar de bevestiging dus is niet heel erg interessant. Om dit goed te doen is overigens wel belangrijk gezien de hoeveelheid wind die deze dubbele koekenpan kan vangen. Ik heb er voor de duidelijkheid toch maar wat foto's bij gedaan.

In het derde en laatste overzicht zal ik uitgebreid verslag doen van het uitrichten van de wave.



Om zorg te dragen voor een deugdelijke en duurzame montage had ik het volgende bedacht. Aangezien de afstand van de slobgaten in de montagestrip net iets te kort was om op de dakspanten te monteren moest ik deze of verlengen of monteren op een alternatieve ondergrond. Hiervoor heb ik een aluminium profiel gebruikt, waar ik voldoende schroefgaten in heb geboord om op het boeiboord en uiteraard ook in de balken te schroeven. Vervolgens daar een drietal 7mm schroefgaten in geboord en daar M8 schroefdraad in getapt waarop, op zijn beurt, de strip muurvast komt te zitten.



Ik heb overigens bewust gekozen voor een relatief lage montage. Dit heeft een tweeledig doel. Als eerste is het verrekte handig om vanaf het terras eenvoudig te sleutelen aan de wave. Ten tweede valt hij minder op in de buurt waardoor het dievengilde niet vanaf grote afstand hiernaartoe geleid wordt. Er is, met in mijn geval (voorlopig) maximaal 10 lnb's en de diverse switchen, het e.e.a. te stelen.





Vervolgens de onderste flens op de muur vast geboord en wel dusdanig dat het bovenste gedeelte van de montagepijp aan alle zijden exact waterpas stond.





Vervolgens de wave op de paal getild. Gezien de montagehoogte was dit een fluitje van een cent. En toen kon het echte werk beginnen.





Het uitrichten van e.e.a. en de daarmee gepaard gaande problemen zal ik als aanvullend en belangrijkste posting in dit topic als laatste toevoegen. Deze werkzaamheden hadden nogal wat voeten in de aarde vandaar dat ik de beschrijving van het hoe en wat voldoende aandacht wil geven zodat anderen er ook iets aan hebben. Ik heb bij het uitrichten hulp gehad van Henksat. Zonder hem zou ik vermoedelijk nu nog in de tuin gestaan hebben.



Wordt dus vervolgd.



Greetz



John

[Robsim]

Hoi John heel grondig werk hoor!!!!!

Volgens mij zul je op die hoogte niet veel last van de wind hebben, en zal de lnb rail niet heel veel wiebelen in de wind.

Jammer dat er nog geen oplossing gevonden is voor die kunsstof steuntjes.

Bij mij wiebeld de rail wel heel erg in de storm, maar ja ik woon hemelsbreed ook maar 6 km van de kust.Dus hier kan het best spoken.

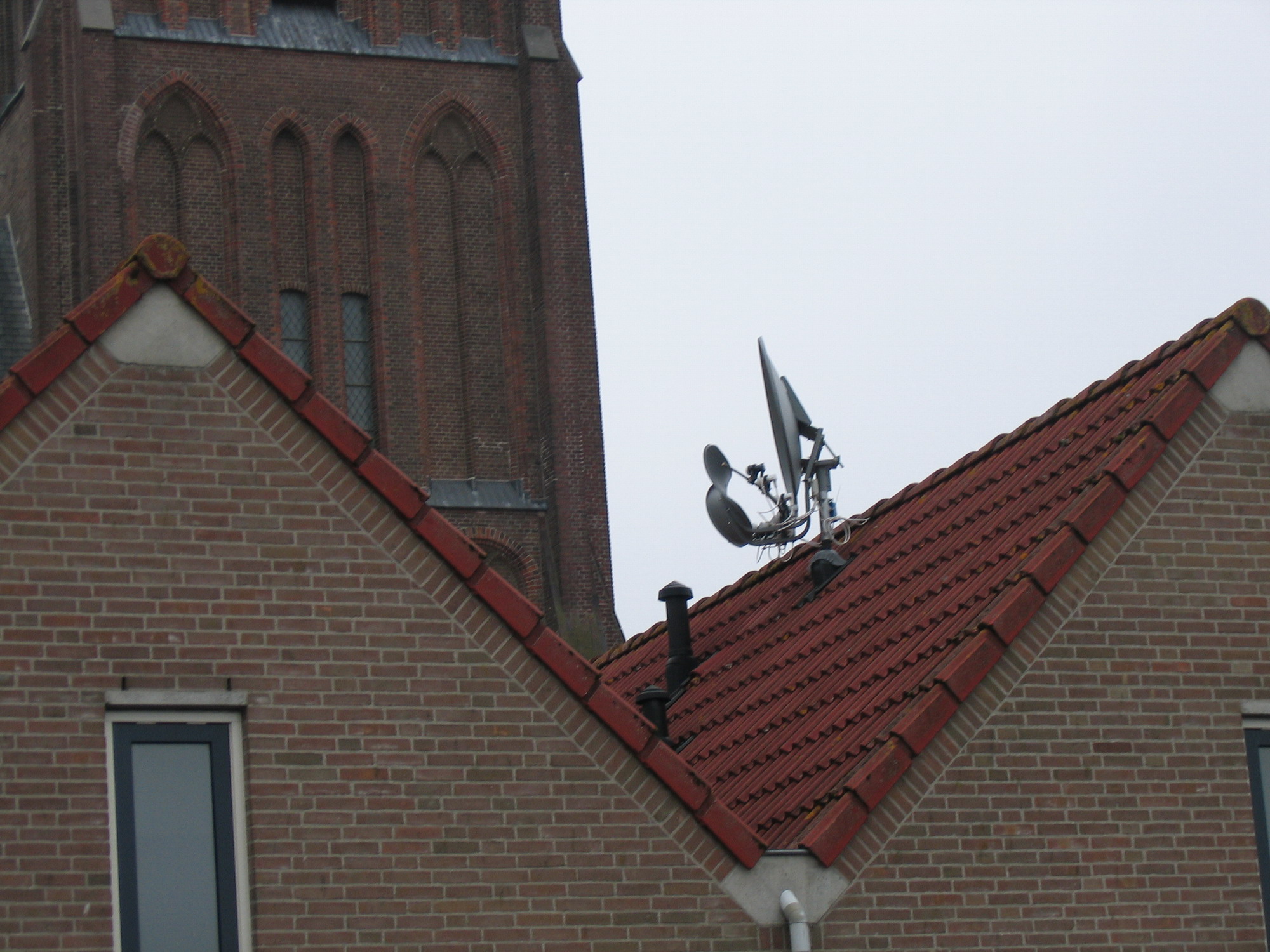

zie montage op het dak in de bijlage



Gr Rob

[WPW]

Citaat:

Hoi John heel grondig werk hoor!!!!!
Volgens mij zul je op die hoogte niet veel last van de wind hebben, en zal de lnb rail niet heel veel wiebelen in de wind.
Jammer dat er nog geen oplossing gevonden is voor die kunsstof steuntjes.
Bij mij wiebeld de rail wel heel erg in de storm, maar ja ik woon hemelsbreed ook maar 6 km van de kust.Dus hier kan het best spoken.

zie montage op het dak in de bijlage

Gr Rob

Dit snap ik niet helemaal, die rail en blokjes zijn bij mij rotsvast, heb inmiddels ook wel de nodige windvlagen gehad maar hij beweegt niet, alleen de mast wilde nog wel eens de hele schotel laten wieberen, na een scheerpaal was dat ook opgelost.

[John van Dreumel]

Hi Rob,



Jij hebt nog geluk dat je de wave niet op de toren hoefde te zetten. <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/wink.gif" alt="" />



Voor die kunststof steunen is wel een oplossing maar die is dus absurd duur. Als je wilt weten wie ze levert stuur ik je de link wel via PM. Ik mag de link hier niet posten. Is wel in 't buutenland. <img src="/forums/images/graemlins/grin.gif" alt="" />

De verlengde LNB support levert hij ook voor een belachelijke prijs. (Zie foto's)



Deze kost "slechts" € 79.-



En deze is voor "slechts" € 99,- in eigendom te krijgen. Enkel de verlengde beugel. Daar komen dan natuurlijk nog de transportkosten bij. Dat kan natuurlijk niet voor die prijs. <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />



Morgen weer verder knutselen in het zonnetje. (hoop ik)

Vandaag was het frisjes hier.



Greetz



John

[Gast]

potjandorie, ik heb zware topicconcurrentie zie ik.

[Henksat]

Citaat:

potjandorie, ik heb zware topicconcurrentie zie ik.

"John en zijn Wavefrontier"

Het blijft een prachtige schotel, zo`n Wavefrontier. De mijne draait al ruim 1 jaar en heb er nooit spijt van gehad. Zeker gezien het feit dat LNB`s nu veel betaalbaarder zijn geworden en de komst van 10/1 of 8/1 switchen maakt het toch redelijk betaalbaar zo`n monster aan de gevel te hangen.

Rob, wat betreft die kunststof steunen: Ik zie er voor hier, en bij John, geen meerwaarde van in. Ik kan me voorstellen dat het er bij jou aan de kust allemaal wat ruiger aan toe gaat en dat het misschien een meerwaarde heeft.
Maar de prijs die ze er voor durven vragen is absurd, daar heb je bijna een hele Wavefrontier voor.

John, nu nog een paar mooie foto`s van de Wavefrontier in vol ornaat inclusief LNB`s en switch.

[John van Dreumel]

@ Alan,



Ja Alan ik ga nog even door om het helemaal compleet op te leveren.



@ Henksat,



Ja Henk ook die foto's komen erop. Jammer dat jij er niet op staat. <img src="/forums/images/graemlins/grin.gif" alt="" /> Door allerlei omstandigheden kom ik er nog even niet aan toe om het geheel af te maken. Socialiseren hoort er ook bij en vandaag moet / mag ik naar allerlei lokale markten. <img src="/forums/images/graemlins/grin.gif" alt="" />



Wordt dus vervolgd.



Greetz



John

[ogopogo]

Citaat:

@ Alan,

Ja Alan ik ga nog even door om het helemaal compleet op te leveren.

@ Henksat,

Ja Henk ook die foto's komen erop. Jammer dat jij er niet op staat. <img src="/forums/images/graemlins/grin.gif" alt="" /> Door allerlei omstandigheden kom ik er nog even niet aan toe om het geheel af te maken. Socialiseren hoort er ook bij en vandaag moet / mag ik naar allerlei lokale markten. <img src="/forums/images/graemlins/grin.gif" alt="" />

Wordt dus vervolgd.

Greetz

John

Heb enkele weken ook een WF aangeschaft, door iedereen afgeraden zelf te gaan knutselen maar de thread van Alan heeft mij gemotiveerd er toch maar voor te gaan <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />. De montage (inc verlenging) is niet het probleem. Moet nu gaan uitrichten.

John ben heel erg benieuwd naar jouw ervaringen. Ik wacht nog even op de zomer voor ik het dak op ga. <img src="/forums/images/graemlins/grin.gif" alt="" />

[Henksat]

Citaat:

John ben heel erg benieuwd naar jouw ervaringen. Ik wacht nog even op de zomer voor ik het dak op ga. <img src="/forums/images/graemlins/grin.gif" alt="" />

Niet om het topic van John over te nemen, maar wil je eens vertellen welke sats je allemaal wilt gaan pakken en met welke switch(en) je gaat werken?

[ogopogo]

Citaat:

Niet om het topic van John over te nemen, maar wil je eens vertellen welke sats je allemaal wilt gaan pakken en met welke switch(en) je gaat werken?

Ik heb de WF aangeschaft ter vervanging van de viosat (28, 19 en 13E beneden op de dreambox 7000) en de draaibare config (slaapkamer dreambox 500)

Had eerst de draaibare aan mijn dreambox 7000 maar het zappen duurde eeuwen. Vandaar de keuze voor de WF

Mijn idee is de volgende satellieten uit te richten:
astra 28E
astra 23E
astra 19E
eutel 16E
hotbird 13E
eutel 10E
eutel 7E
sirius 5E
thor 1W
Tel 8W
telstar 15W
hispasat 30W

heb 4 spaun 4-1 disecq 1.0 switches en 1 spaun 4-1 disecq 1.1 switch

Heb 16 LNB's

Heb dus nog plaats voor 4 meer maar geen idee of dat zin heeft qua zenderaanbod. Misschien dat je nog een tip hebt? <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

daarbij wil is 28E, 23E 19E en 13E met twin LNB beschikbaar maken voor de DM 500 in de slaapkamer (gebruik hiervoor mijn goeiekope 4/1 switch die ik nu gebruik voor mijn viosat)

John (en Henksat) ben ook benieuwd waar jullie de WF op gericht hebben!

[Robsim]

Whow, dat is inderdaat een hele stevige prijs die die meneer durft te vragen voor die 2 steuntjes. <img src="/forums/images/graemlins/blush.gif" alt="" />

Dan maar een beetje wiebelen!!!!!!!!!

Bedankt iedereen voor het mee denken.



THX

[grunnsat]

Citaat:

Heb dus nog plaats voor 4 meer maar geen idee of dat zin heeft qua zenderaanbod.



Afgezien van de vraag of het zin heeft loop je tegen het probleem omhoog dat je dan een tweede niveau DiSEqC 1.1 moet gaan gebruiken. Ik weet niet of de Dreamboxen dat aankunnen.
