EM2E BU2520DX defect

[BACKFIRE]

EM2E cassis (28PW8206)



Aan de emmiter van BU2520DX zit de contact gesoldeert van de koelplaat.

Als er een breuk in die soldering zit kan dan DU2520DX defect raken.

[DeBeek]

En wat is nu het probleem ???

Oplossing ???



Snap er niets van !!

[BACKFIRE]

Je hoeft het ook niet te snappen.



Mijn vraag is BU2520DX dan defect kan raken.

Want volgens mijn is de koelplaat met de massa door verbonden.



De philips spingt in protectie. Alleen de BU2520DX is defect de condensater is oke. De weerstanden in protectieschakeling zijn ook oke.



Dus het moet ergens aan liggen maar waaraan.

[DeBeek]

Citaat:

Je hoeft het ook niet te snappen.



Als je gelijk de eerste keer je vraag goed formuleerd,

dan is het voor iedereen allemaal wat duidelijker.

[Jan Ambers]

Het gebeurt veelal dat een koelplaat ook als doorverbinding voor massa wordt gebruikt, zeker als die GESOLDEERD is!

Is die niet gesoldeerd, dan heeft het geen nut!

Het gebeurt ook dat de massa van daaraf verder loopt, en die soldeerpunt van de koelplaat maar een gewoon soldeerpunt is zonder veel extra nut dan een massapunt om geen lading op te hopen, maar dat een onderbreking toch de massaverbinding van de BU zou verstoren, en die trap berbruikt nogal rap 50 à 80W!!!

Alles hangt af van "geval tot geval" en ik zou de printplaatlayout/schema moeten zien om juist te antwoorden!

[BACKFIRE]

Jan Ambers bedank voor je antwoord.

Sorry Ronald ik zal het de volgendekeer beter formuleren.



Ik heb een mooie schema in een vorm van een diavoorstelling.(zie bijlage)



GR Niek

1231265-em2_technical_deflection.zip

[BACKFIRE]

Ik het nog niet voor elkaar krijgen om de philips weer aan de praat te krijgen.

De 22 ohm weerstand(positie 3652) in de protectieschakelling is goed.

BU2520DX vervangen achteraf niet nodig geweest omdat in de tor nog een damperdiode en weerstand zit dacht ik dat er sluiting in zat door een meet fout. Ik heb de SMD transitor 7529 de basis en emitter door verbonden in de MAIN SUPPLY. Hiemee overbrug je de protectie !!. De philips begon te fluiten

todat de Bu defect raakte. Nu weet ik niet meer wat het probleem is.



Weet iemand wat de oorzaak is

[jeevanhoof]

Hoi,



Misschien kun je vertellen wat er fout is met de tv

VB tv gaat in protectie, Tv doet niets...

Dan is het makkelijker om een tip te geven



als hij in stand by normaal werkt controleer dan R3719 en R3720 in de feater box.



controleer ook R3511 en c2450



mvg

[BACKFIRE]

De 28w8206-12R gaat in protectie doet niks verder.Ik heb de SMD transitor 7529 de basis en emitter door verbonden in de MAIN SUPPLY. Hiemee overbrug je de protectie !!. De philips begind te fluiten. De fluit toon wordt steeds hoger.

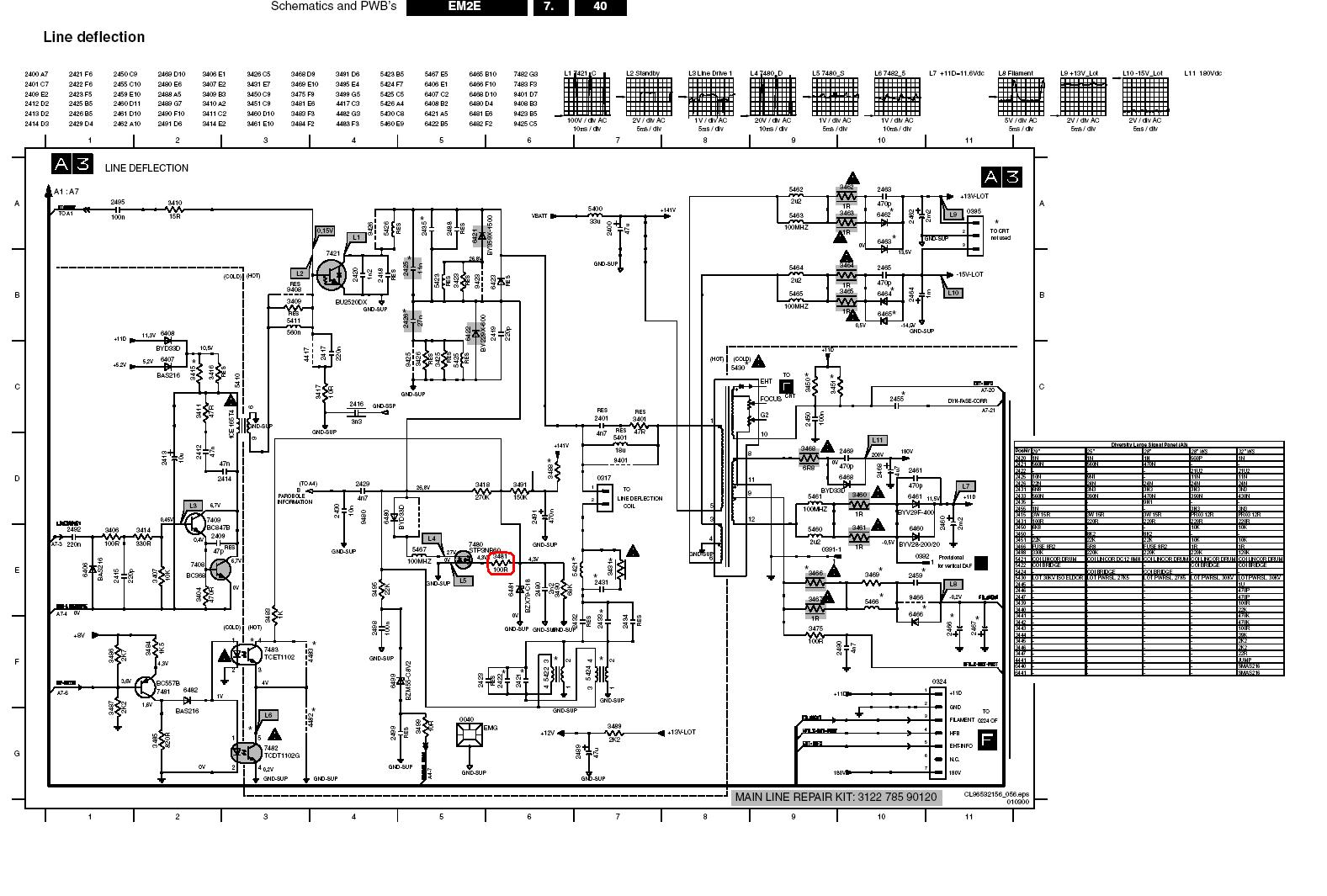

Na 30 seconden legte de bu2520dx ook het loodje. Ik heb in bijlage schema van een em2e line deflection. kan iemand in piant aan geven welke onderdelen ik moet vervangen.

[jeevanhoof]

hoi,



je kan al eens C 2420, C 2425, C 2428, C 2418 , C2435 en C2488 controleren.



Controleer ook maar D6616 en T7602



mvg

[Snurker]

Weet je zeker, dat de bedrading naar het horizontaal gedeelte van de afbuigunit om de hals van de beeldbuis niet onderbroken is ??



Snurker (Media Research) <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/confused.gif" alt="" /> <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[BACKFIRE]

Hallo



bedank voor tips jeevanhoof. De condersators hebben geen sluiting en de cappacitijd is oke (C 2420, C 2425, C 2428, C 2418 , C2435 en C2488)oke

(D6616 en T7602)oke

Maar nu heb ik een nog groter probleem de zekering (1503) knalt er uit. Komt dat door de fet met geïntegreerde diode (7504) sluiting heeft. Snurker komt dat door en slechte conector van de afbuigunit.

[Snurker]

Als die connector los zat, dan is het antwoord JA



S
