[SAT] Verbrande transistoren DM5620 voeding

Aanbevolen berichten

Hallo,



Misschien kan iemand mij helpen. Ik heb een dm5620, waarvan 2 transistoren in de voeding geknald zijn. De oorzaak was waarschijnlijk een STAB motor.

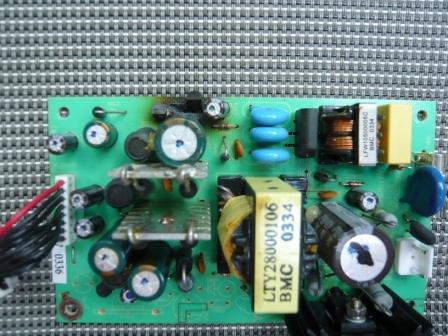

Op de foto is te zien om welke 2 transistoren het gaat. Door het zwarte is volgens mij bij de linker nog leesbaar Q902, wat er op de tor stond is ontploft. Wat op de print stond bij de rechter is weg, maar volgens mij staat op de tor TL 431.

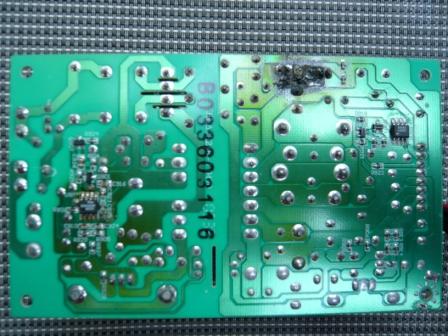

Kan iemand mij vertellen om welke transistoren het gaat? Heeft iemand toevallig zo'n voeding los om een foto van de achterkant van de print te maken? Er zijn namelijk ook sporen weggevaagd (2e foto). Het is wel heftig gegaan, want er zit bijna een gat door de print.



Bij voorbaat dank,



Macaco



Deel dit bericht


Link naar bericht
Delen op andere sites

hoi,



ik kan je helaas niet helpen.



Maar nu je box toch open ligt, kan je dan eens kijken welke waarde C136 heeft.

Er is nl. iemand op zoek naar deze waarde om zijn box te herstellen.



mvg

Deel dit bericht


Link naar bericht
Delen op andere sites

Ja hoor,



Die zit dicht bij waar de voedingskabel op de hoofdprint komt en heeft de waarde:



2200 µF 10 V



Misschien kan die persoon dan even naar de voedingsprint kijken?



Mvg.,



Macaco

Deel dit bericht


Link naar bericht
Delen op andere sites

Misschien is er nu iemand die een DM5620 open heeft liggen?



De voeding ligt hier nog kapot naast me.



Bvd.,



Macaco

Deel dit bericht


Link naar bericht
Delen op andere sites

Ik weet alleen het type van de linker transistor nog niet (met waarschijnlijk nr. Q902).



Macaco

Deel dit bericht


Link naar bericht
Delen op andere sites

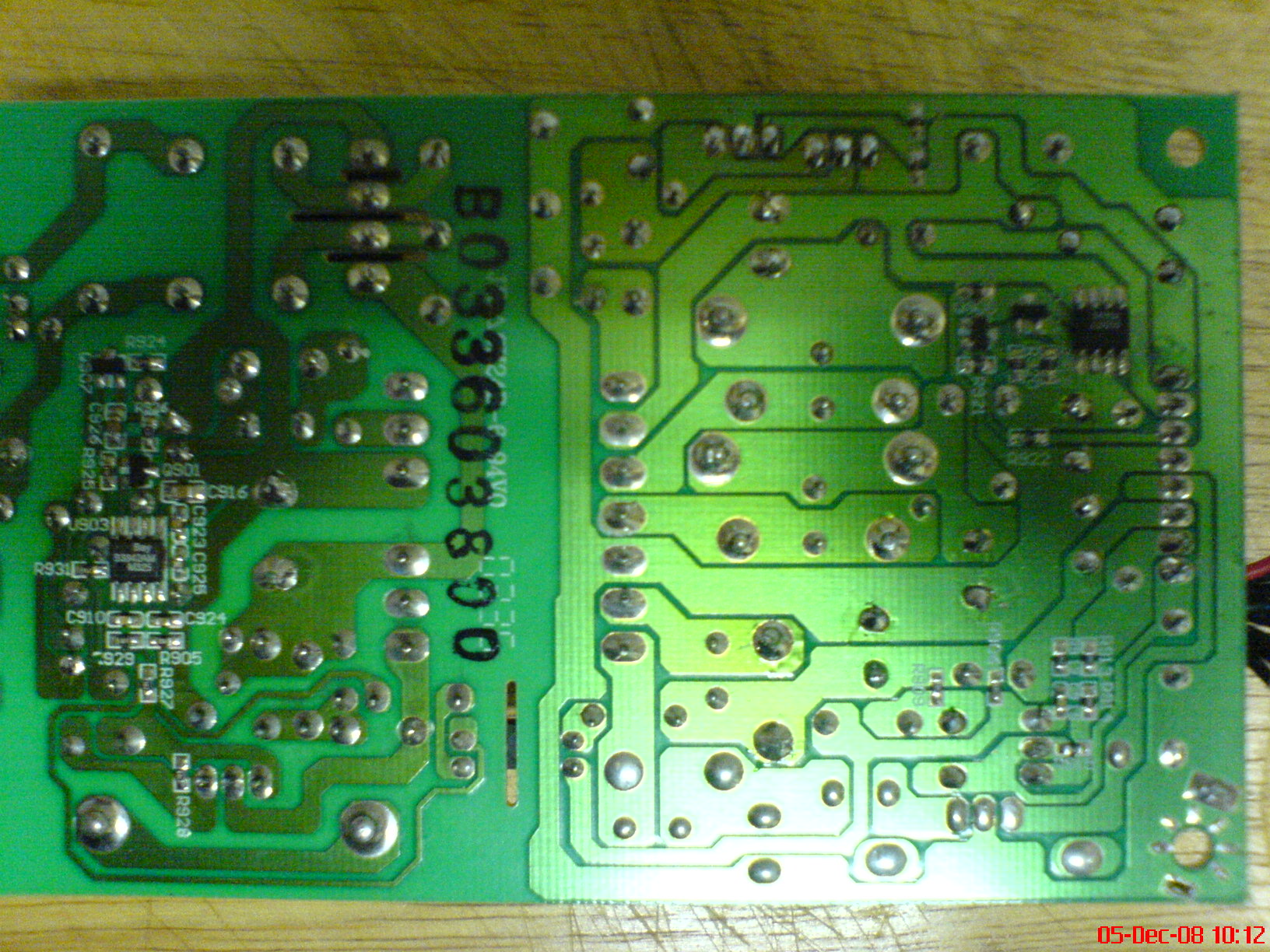

De Q902 is inderdaad de printlocatie.

Het opschrift was;

H SC 945 8E



Voor die TL431 die zit op U902.



Ik ga proberen een duidelijke foto te maken van de printbanen.





Deel dit bericht


Link naar bericht
Delen op andere sites

eventueel nieuwe voeding via een_of_andere_veiling_site duitsland die staat er daar genoeg op.

mvg johan bokkers uit almelo

Deel dit bericht


Link naar bericht
Delen op andere sites

Heel erg bedankt.



Daar kan ik dan mooi volgende week weer eens mee bezig. De uitkomst laat ik nog wel even weten.



Groeten,



Macaco

Deel dit bericht


Link naar bericht
Delen op andere sites

De torren zitten er weer in. Ook even een paar elco's vervangen (voor de zekerheid) en toen de spanning erop, onbelast.

De voeding tikt. Uitgangsspanningen gemeten: 30 V en 21 V zijn goed, 5 V en 12 V niet. Deze zijn lager en niet constant.

Vervolgens alle elcos bijlangs en de dioden nagemeten, voor zover ik kan zien alle goed. Alleen de 4 grote die aan een koelplaatje vastzitten heb ik nog niet nagemeten.



Het lijkt er nu op dat de trafo op de print niet goed meer is. Of heeft iemand een andere suggestie?



Groeten,



Macaco

Deel dit bericht


Link naar bericht
Delen op andere sites

Ja, dat had ik gedaan, vervangen door elco's die een iets hoger voltage aankunnen.

Ik heb zelfs die in het primaire deel vervangen, zonder resultaat.



Macaco

Deel dit bericht


Link naar bericht
Delen op andere sites

Kan je niet zien wat die kapotte transistor stuurt? Of wat gestuurd wordt door die transistor?



Een optocoupler mischien? Als die tor kapot gaat dan zal er meer kapot gegaan zijn in dat gedeelte.

Deel dit bericht


Link naar bericht
Delen op andere sites
Gast Drs. IJzerbout

Heb je er wel de juiste (vervangende) torren ingezet?

Met de goede aansluitingen? e/b/c etc?

Deel dit bericht


Link naar bericht
Delen op andere sites
