[plasma Hyundai HTP4241]

[boarder]

Ik heb hier een plasmascherm waarvan de y-drivers defect waren. Resultaat enkel ruis als beeld - geluid normaal.

De printen van deze drivers heb ik beide vervangen.

Het beeld is terug prachtig maar wanneer een deel van het beeld over gaat van helder naar donker, dan ontstaan gedurende 1 a 2 seconden ruisspikkels in het zwarte gedeelte.

Dit komt vooral voor als het toestel koud is. Na een tijdje spelen is de fout bijna volledig weg. Volgens mij een elco die slecht is,... maar welke.

Wie kan me hier helpen???



[columbo]

Ik zou zeggen meet ze door met een cappacitijds meter,zo veel zitten er nu ook weer niet in,of vervangen neem wel 105c elco's.

[JBnl]

Heb je de spanning van het scherm nog gecontroleerd ?

Vas of iets anders noemen ze die, en die kun je regelen dmv potmeters op de print.



[boarder]

De elcos controleren is onbegonnen werk. 70% is SMD-uitvoering en vastgelijmd. Enkel te verwijderen door af te breken.

De spanningen zal ik eens controleren.

[iemand]

Kun je de zware/grotere elco's niet tijdelijk verzware dooe er 1-tje parallel overheen te solderen.

En dan kijken of dat verbetering opleverd.



p.s.

In circuit-elco-tester kost meer als 200 euro. tja beetje prijzig.

[columbo]

ËEN cappaciteit meter kost slecht 50 euro,bijv een monacor CM200.met een paar langere meet snoeren kun je ook smd condensatoren in het cirquit meten,let wel op polariteit , en niet bij U prosessors meten.

[boarder]

Ondertussen de smd elco's van het Y-board vervangen en de spanningen gecontroleerd en juist ingesteld.

Het is nog niet ideaal maar na een 20 minuten opwarmen zijn de ruisspikkels beperkt.

Bedankt.

[columbo]

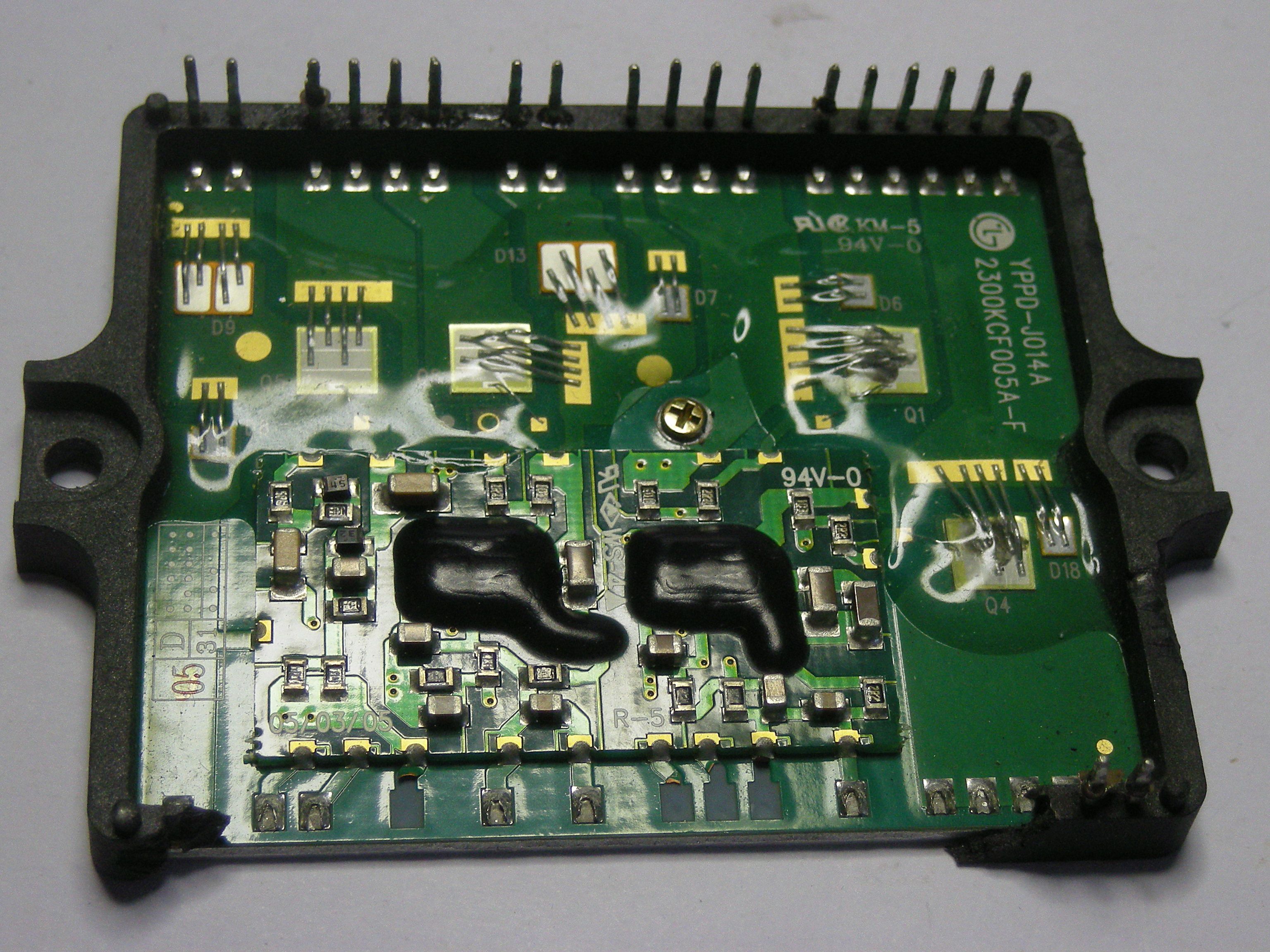

Het ysus board word normaal niet gerepareerd maar vervangen is bijna niet te doen vaak gaat het YPPD -Jo14A kapot,dat is diegene waar de grote koelplaat op zit,zie bijlage.de eko's op de de voeding willen ook wel eens verlopen kijk welke paralel zitten en meet de gezamelijke capp.is deze ca 80u te weinig zet er da een losse bij met een draad.
