Advies m.b.t. opstelling schotel/ontvangers

[marocino]

Ik ga binnenkort verhuizen en zou graag wat advies willen hebben m.b.t. een nieuwe opstelling van een schotel en een tweetal receivers.



Ik ben in het bezit van een Dreambox 7020 en sinds vandaag een AZbox Premium HD Plus TwinTuner. De bedoeling is om de AZbox in de woonkamer te plaatsen en de Dreambox in de slaapkamer. De volgende satellieten(5) zijn voor mij belangrijk: Hotbird, Astra 1\2\3 en Arabsat.



Tevens zou ik gebruik willen maken van de meterkast als verdeel punt.



Kwa functionaliteit zou ik de vrijheid wil hebben om in woonkamer naar een andere satelliet te kunnen kijken dan in de slaapkamer.



Mijn vraag is dan welke schotel en de daarbij behorende materiaal ik het beste kan aanschaffen?



Alle tips zijn welkom.

Alvast bedankt.





[Gast Tha Great Mac]

T55

5x Quad LNB (Let op, Alps passen niet)

3x Spaun SUR220

3x 4/1 DiSecq switch

[satencom]

Als je 5 sarelieten wilt ontvangen ,zou je deze switch kunnen gebruiken

3 x een EMP Profiline DiSEqC Relais 9/1 P.168-W V2

Wavefrontier T55

Mooie schotel voor max. 8 satellietposities op 1 schotel zonder te hoeven draaien

En 5 Inverto Black Premium IDLB-QUDL40 Quad LNB 0.2dB





[Alex1970]

Erg leuk die T55 maar heb je voor Arabsat (of eigenlijk Badr) niet een grotere schotel nodig? Vanaf 85cm voor Badr 4, de rest volgens mij nog meer?

De rest gaat zeker lukken met een T55. Overigens, op de Hotbird wemelt het ook van de Arabische zenders.

[satencom]

Je hebt gelijk Alex1970 voor de Arabsat of de Badr 4, dat gaat met deze schotel niet lukken



Positie Satelliet Minimale diameter voor schotel

5. oost ABS 140

74. oost Edusat 140

72. oost Intelsat 4 60

70.5 oost Eutelsat W5 120

68.5 oost Intelsat 7,10 160

64.2 oost Intelsat 906 160

62. oost Intelsat 902 50

60. oost Intelsat 904 120

57. oost NSS 703 225

53. oost Express AM 22 60

45. oost Intelsat 12 50

42. oost Turksat 60 80

39. oost Hellas 60

36. oost Eutelsat W 4 60

36. oost Sesat 60

33. oost Eurobird 3 60

31.5 oost Astra 5 A + 1 D 65

30.5 oost Arabsat 160

28.2 oost Astra 2 60

28.2 oost Eurobird 2 60

26. oost Badr 4/6 95

25.5 oost Eurobird 2 140

23.5 oost Astra 3 A 60

21.6 oost Eutelsat W 6 95

19.2 oost Astra 1 60

16. oost Eutelsat W 6 95

13. oost Hotbird 60

10. oost Eutelsat W 1 60

9. oost Eurobird 9 50

7. oost Eutelsat W 3A 70

4.8 oost Sirius 65

4. oost Eurobird 4 60

0 Zuid

0.8 west Thor 50

0.8 west Intelsat 10-02 50

4. west Amos 2/3 95

5. west Atlanticbird 3 50

7. west Nilesat 120

7. west Atlanticbird 4 120

8. west Telecom 2D 50

8. west Atlanticbird 50

12.5 west Atlanticbird 1 50

15. west Telstar 12 50

15. west Intelsat 901 60

22. west NSS 7 55

24.5 west Intelsat 905 50

27.5 west Intelsat 907 50

30. west Hispasat 50

31.5 west Intelsat 801 50

34.5 west Intelsat 903 50

43. west Intelsat 3 R 60

45. west Intelsat 1R 60

53. west Intelsat 707 120

[marocino]

Heren,

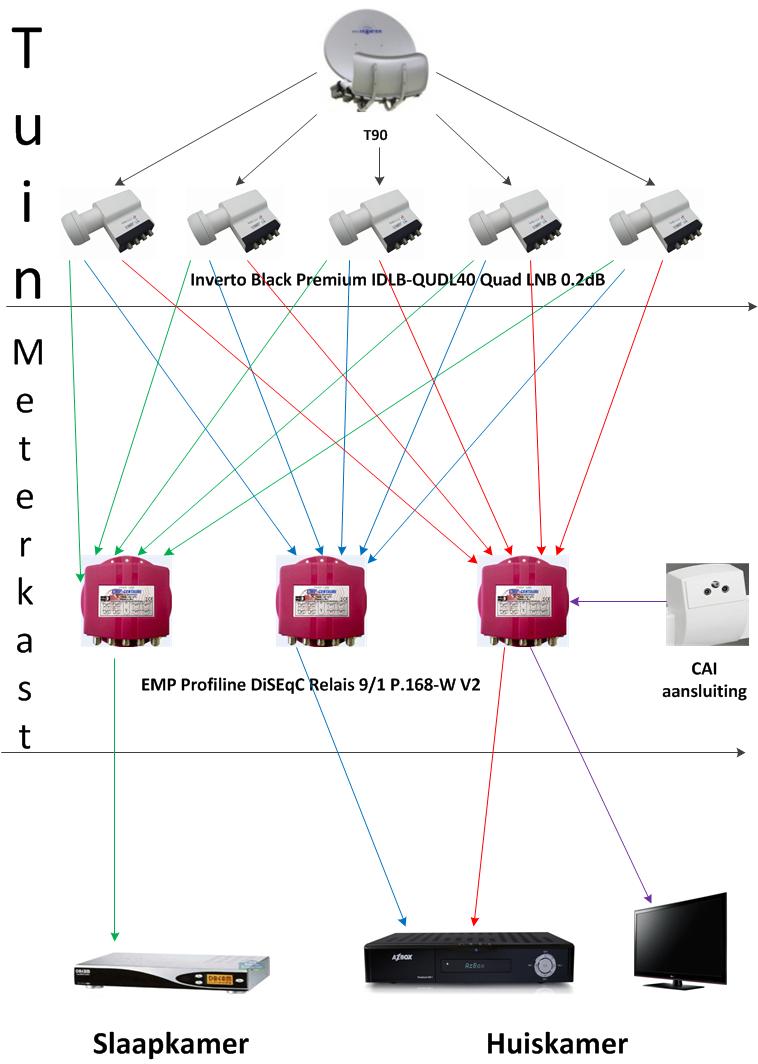

Bedankt tot zover. Ik ben aan de slag gegaan met jullie info en heb even een schema voor de opstelling gemaakt. (zie bijlage).

Tevens heb ik begrepen dat de T55 geen optie is dus dan maar de T90.

Ik ben benieuwd wat jullie ervan vinden en natuurlijk of ik hiermee het gewenste resultaat ga behalen.



Ik twijfel nog wel of ik de switches in de meterkast ga plaatsen of buiten naast de schotel. Dit i.v.m. met het oog op de toekomst om een 3 en\of 4de receiver aan te sluiten.



Het is sowieso de bedoeling om de bekabeling door te rekken vanaf de tuin door de kruipruimte en in de meterkast naar boven. Vervolgens gebruik maken van de bestaande loze leidingen.



[Gast Tha Great Mac]

Origineel bericht van: marocino

Ik twijfel nog wel of ik de switches in de meterkast ga plaatsen of buiten naast de schotel

Switches doe je gewoon buiten en je trekt 4 kabels (of de bekende 4-in-1-kabel) onder je huis door naar je meterkast (zo heb ik het ook gedaan), buiten netjes in een mantelbuis.

Bij switches in huis moet je in geval van 5 Quad LNB's 20 kabels naar je meterkast trekken, wat een werk

[marocino]

@The Great Mac:



Heb je daar wat mooie foto's van? Ben benieuwd hoe je het hebt gedaan. Inspiratie is altijd welkom.



De 4-in-1 kabel heb ik net ff opgezocht: Triax Multikabel.

Heb jij deze vanaf de meterkast verlengd naar de individuele receivers?



In een vorige comment gaf je aan om het volgende aan te schaffen:

3x Spaun SUR220

3x 4/1 DiSecq switch

Terwijl "Satencom" het heeft over 3 x een EMP Profiline DiSEqC Relais 9/1 P.168-W V2. Zit hier verschil in?



[vGnp]

Met de combinatie van 3x Spaun SUR220 en 3x 4/1 DiSecq switch kun je 3 x 5 LNBs aansluiten, maar die EMP kan 8 LNBs aan.

Het is maar net wat je wilt. Die EMP kun je nog uitbreiden met LNBs, dus dat zou mijn keuze zijn.



vGnp

[marocino]

Heren,



Zou ik de EMP-Centauri S 8/1PCP-W2 (P.168-W) kunnen gebruiken i.p.v. de EMP-Centauri DiSEqC Profiline Relais 8/1 P.168 V2?



Ik heb inmiddels een andere schotel gekregen van een kennis, namelijk de Triax TDA 88 Aluminium 95 cm. Hij heeft mij ook geadviseerd om voor de Inverto Multiconnect IDLB-QUTL20-MULTI-OPP Quattro 23mm LNB te gaan.



Mijn lijstje wordt dan:



• 1x Triax TDA 88 Aluminium 95 cm

• 5x Inverto Multiconnect IDLB-QUTL20-MULTI-OPP Quattro 23mm LNB

• 3x EMP-Centauri S 8/1PCP-W2 (P.168-W) (1 voor de Dreambox 7020 en 2 voor de Azbox TWIN tuner)

• Triax Multikabel topkwaliteit 4 voudige satellietkabel



Ik lees graag wat jullie hiervan vinden op basis van de opgedane ervaringen.





















[satencom]

Koop geen Inverto Multiconnect lnb's die kunnen niet over water bij een beetje regen

halveert het signaal. En koop ook geen Quattro lnb's die zijn voor een Multiswitch

Je hebt bij deze diseqc switch, Quad LNB'S nodig .

En de gekozen diseqc switch dat wel lukken EMP-Centauri S 8/1PCP-W2 .



[marocino]

Beste Satencom,



Welke LNB adviseer je voor de Triax schotel die ik heb i.c.m. de EMP-Centauri S 8/1PCP-W2?



Alvast dank

[satencom]

De alps Quad LNB gaat met deze op stelling prima lukken.

En nog een Triax multiblock houder voor 4 lnb`s.



Dit werk maar met 4 lnb's de astra 1,2.3 en de hotbird

[Gast Tha Great Mac]

Origineel bericht van: marocino

@The Great Mac:

Heb je daar wat mooie foto's van? Ben benieuwd hoe je het hebt gedaan. Inspiratie is altijd welkom.

De 4-in-1 kabel heb ik net ff opgezocht: Triax Multikabel.
Heb jij deze vanaf de meterkast verlengd naar de individuele receivers?

In een vorige comment gaf je aan om het volgende aan te schaffen:
3x Spaun SUR220
3x 4/1 DiSecq switch
Terwijl "Satencom" het heeft over 3 x een EMP Profiline DiSEqC Relais 9/1 P.168-W V2. Zit hier verschil in?

Foto's staan in 'schotelpark' (gemodificeerde T55). In de meterkast wordt de kabel middels koppelstukjes verdeeld over woonkamer (2x), slaapkamer en werkkamer.

Oh en qua switches, het eindresultaat is hetzelfde.

[marocino]

Is er geen oplossing waarbij is 5 lnb kan gebruiken?

Namelijk Atra 1,2,3 Hotbird en Arabsat (Badr).
