EMP Centauri S16/1PCP-W3 Dip switch instellingen

[jopiesat]

Ik ben bezig met de voorbereiding van de uitbreiding van mijn T90 en heb daarvoor een EMP Centauri S16/1PCP-W3 gekocht (16/1 switch)

Deze wil ik op diseqc mode 1.1 zetten door middel van de DIP switches aan de bovenkant.

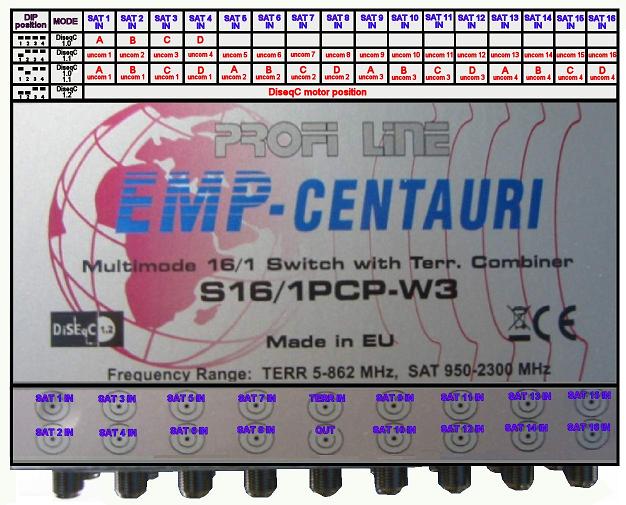

Ik raak echter in de war van het plaatje met de DIP posities op de behuizing.

De juiste instelling voor diseqc lijkt:

1-ON

2-OFF

3-OFF

4-OFF



Heeft iemand zo'n switch die dit kan bevestigen?

[vGnp]

Origineel bericht van: jopiesat

Heeft iemand zo'n switch die dit kan bevestigen?

Is al eens iets over geschreven: --> KLIK <--

vGnp

[jopiesat]

Thx!

had al gezocht op emp centauri dipswitch maar deze niet gevonden...

Kunnen we weer verder klussen.

[satencom]

Er zijn 2 instellingen die je kan gebruiken



diseqc 1,1 / D1 naar beneden en de andere 3 naar boven

diseqc1,0 / 1,1/ D1 naar boven D 2 naar benden en de andere 2 naar boven kan ook

en de in stellingen gebruiken zo als het in het voor beeld staat aan gegeven

[Vaako]

Hoi joepisat,

is het jou gelukt om de EMP Centauri S16/1PCP-W3 met T90 in te stellen?

Ik heb dezelfde setup met een Dreambox DM500HD maar het wil niet werken.

Welke instellingen heb jij gebruikt en ook de settings in jou receiver?

Groetjes,

Vaako

[jopiesat]

De EPM Centauri 16/1 is nog niet geïnstalleerd (ga ik komende weken pas doen)



Voor de 16/1 moet je dit gebruiken als Diseqc 1.1 instelling

DIP1 = ON : DOWN

DIP2 = OFF : UP

DIP3 = OFF : UP

DIP4 = OFF : UP

Dan kun je gewoon de inputs 1 tot en met 16 selecteren.



Ik heb wel een EPM Centauri 8/1 switch draaien op een DM800. Die werkt hetzelfde en staat standaard in Diseqc 1.1.



Hieronder een voorbeeld voor één input.



Kies eerst de satelliet waar je de input voor wilt configureren

Dan Diseqc modus 1.1 (dan wordt het menu uitgebreider)



Belangrijk: Herstart dan de dreambox, helemaal uitzetten en aanzetten!



Ga dan pas verder met instellen



Wat heb ik dan in het scherm staan:

Configuratie modus geavanceerd

Satelliet (kies positie die je wilt instellen, bijvoorbeeld 23,5E )

LNB (kies het goede input nummer, bijvoorbeeld 1 als daar 23,5E op binnenkomt)

Prioriteit auto

LOF Universeel LNB

Spanningsmodus polarisatie

Verhoogd voltage nee

Tone modus Band

Diseqc modus 1.1

Toneburst geen

Vastegelegd diseqc commando nee

Snelle diseqc nee

Herhaal sequences nee

Commando volgorde committed, uncommited, toneburst

Uncommited diseqc command (kies het input nummer dat gelijk is aan het LNB nummer hierboven, bijvoorbeeld 1 voor 23.5)

Diseqc herhaling nee

xxx 800 mv



Als de LNB posities op andere poorten zitten moet je dat natuurlijk anders instellen.

Als je een input klaar hebt, dan moet je de volgende doen



Als alles klaar is adviseer ik nog een keer de dreambox te herstarten.



Succes!

[Vaako]

Hoi jopiesat,



Bedankt voor de hulp!!!!

Ik heb nu de diseqc switch aan het werken gekregen voorbij de ingagen 4 en verder, dit lukte eerst niet.

De ontvanger uit zetten wanneer men de DIP instellingen veranderd helpt niet, ik moest de kabel van diseqc switch afkoppelen en toen deed hij het.



Heb juist nog zitten te zoeken achter Eurobird 9A maar dit wil niet lukken krijg hem maar niet te pakken.

Ook krijg ik deze twee maal in HenkSat lijst eenmaal Ku en Ka Band heb ze maar beide toegewezen alhoewel Ka Band van 26.5 tot 40 GHz is.



Eurobird 9A is de sat die het meetst centraal ligend is voor de T90 omdat ik de twee uiterste sats (Eurobird-1) 28.5° Oost en (Atlantic Bird-1) 12.5° West wil ontvangen.



Hmmm, moet nu iets anders gaan zoeken als centraal satelliet en misschien word dit Eutelsat W3A 7.0° Oost.

Mijn denkbeeldige satelliet is op 8°



Heb jij toevallig Eurobird 9A met je T90 en is dat te doen met uitrichten?



Groetjes en nogmaals enorm bedankt voor de hulp!!!!

[jopiesat]

Mooi om te lezen man!



Ik heb momenteel alleen de bekende vier, plus aan het uiteinde 39E en 1W werkend, 19E als midden. De rest nog niet. LNBs etc liggen klaar, moet er gewoon nog een zaterdag aan wijden om het te installeren.



Helaas is mijn zicht op de horizon verder west beperkt, ik had ook wel 12.5 west willen hebben :-)



Eurobird 9A moet te doen zijn

Kijk maar eens op satbeams, sat kiezen, en dan kun je de verschillende footprints zien

http://www.satbeams.com/footprints



De KU band van 9A moet goed te ontvangen zijn volgens de footprint plaatjes (helemaal rechts doorscrollen)

Vaak wordt 9E en 10E op één LNB ontvangen. Wellicht is het een idee om in je zenderlijst een FTA uit 10E te kiezen om te zoeken.



Andere optie is om de lijst van satje te gebruiken, die staat ook op het forum.



Gewoon doorzoeken dus :-)
