Afstelling triax 88 Astra 1, 2, 3 en Hotbird


Anoniem001

Aanbevolen berichten


1x Dreambox 900UHD Openatv 7.4 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 4x DB800 prv  1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

Beste Anoniem001



Welkom op dit forum



Ik heb het voor je uitgerekend voor Roermond:


- Stel de elevatie van de schotel op 30,0 graden.
- Monteer de Triax-rail zodanig, dat het gat in het midden van de rail in de onderste groef zit.
- Stel de rail 10 graden schuin, d.w.z. als je naar de binnenzijde van de schotel kijkt, rechts lager dan links.
- Monteer de lnb-houder met lnb van de Astra 19,2 aan de rechter zijde tegen de rail.
- Plaats aan de linkerzijde van de rail de houder en de lnb van de Astra 23,5 en zet de kop tegen de kop van de Astra 19,2.
- Plaats daar weer links van de houder en de lnb van de Astra 28,2 en zet die ook weer met de kop tegen de kop van de Astra 23,5.
- Plaats rechts van de Astra 19,2 lnb de Hotbird-lnb op 75mm afstand van de Astra 19,2-lnb, gemeten van pukkeltje tot pukkeltje voorzijde lnb.
- Stel nu de schuinte van de rail precies in, d.w.z. de kop van de Astra 28,2 moet 33mm hoger staan dan die van de Hotbird. Meet dit met een waterpas en een rolmaat. Borg de rail en boor eventueel een nieuw gaatje voor een extra borgschroef.



- De skew van de lnb’s moeten als volgt staan:
Hotbird 13 = 6 graden
Astra 19,2 = 3 graden
Astra 23,5 = 7 graden
Astra 28,2 =10 graden
met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt en gemeten t.o.v. verticaal waterpas

- Nu de schotel zonder diseqc-switch uitrichten op de Astra 23,5 zodat je maximale signaalkwaliteit hebt. Niet uitrichten op de Astra 19,2.

Link naar reactie
Delen op andere sites

Heren,



Bedankt voor jullie reactie. Heb nog twee vragen:



- Lees over het algemeen dat tussen astra 28,2 en astra 23,5 ook een bepaalde afstand moet worden gehanteerd? Of hoeft dit niet i.v.m. mijn woonplaats.

- Wat doet de Skew afstelling, want kan me daar weinig bij voorstellen.



Ik laat je nog wel weten of het gelukt is.



Mvg.

Link naar reactie
Delen op andere sites

Beste Anoniem001


Alle koppen moeten een bepaalde afstand t.o.v. elkaar hebben maar als de afstand iets kleiner moet zijn dan de diameter van de koppen, dan moeten ze gewoon tegen elkaar staan.

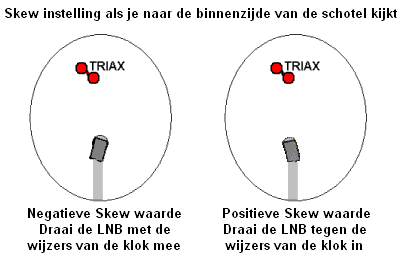

Normaal gesproken zenden de satellieten de horizontale frequenties precies horizontaal uit. Dit betekent

dat alleen als de satelliet precies zuidelijk staat van je schotelantenne, de lnb’s ook in de nornale stand moeten staan, d.w.z. met de aansluitingen precies recht omlaag.


Aangezien de 4 bekende satellieten allemaal oostelijk van ons staan, moeten de lnb’s ook scheef gezet
worden, vanachter de schotel gezien tegen de wijzers van de klok ingedraaid, als je voor de schotel staat met de wijzers van de klok meegedraaid, zie de bijlage.


Link naar reactie
Delen op andere sites
