Multifeed : hoe kophouders juist plaatsen?

[Catalán]

Hallo,



Ik wil graag weten hoe je juist de kophouders plaatst op de rail ?

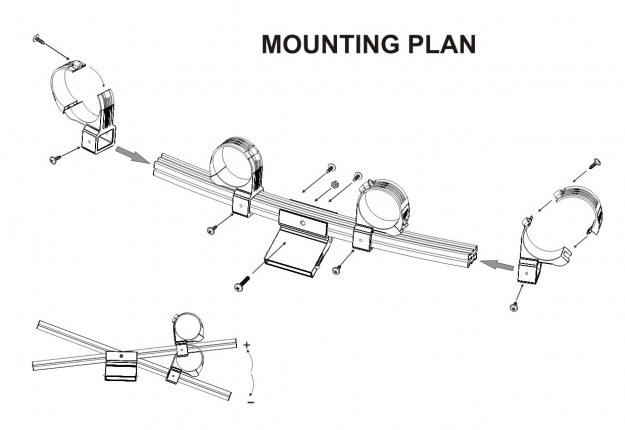

Op de mounting plan staat het anders dan de uitleg hier op de forum .



Zie bijlage.



Mvg







30 december 2013 aangepast door Catalán

[Sprietje]

welke bijlage?

[Catalán]

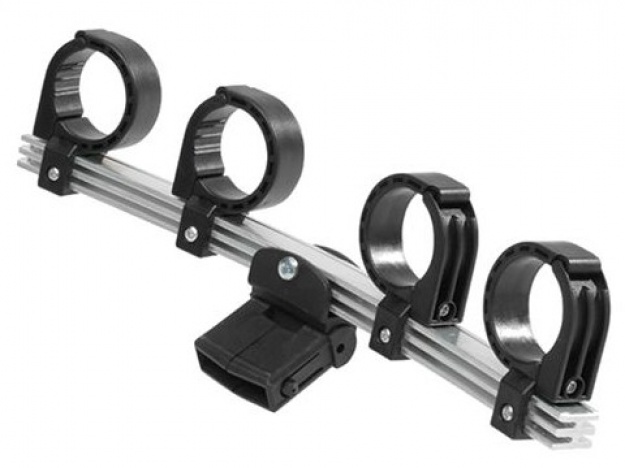

Hieronder staan de foto's :







30 december 2013 aangepast door Catalán

[smetje limb.BE]

heb je ook een schotel afmeting

hoogte en breedte

welke schotel heb je

30 december 2013 aangepast door smetje limb.BE

[Sprietje]

Ja nu wel maar net niet.

Gaat het om een Triax 88 of om een SAB 97?

Gaat het om Antwerpen?

Gaat het om de ontvangst van de Astra 1, 2, 3 en Hotbird?

30 december 2013 aangepast door Sprietje

[smetje limb.BE]

• LocatieAntwerpen sprietje staat onder zijn naam

[Catalán]

Locatie is Mechelen ( net verhuisd ).

Het is inderdaad een SAB 97 cm.

En het is voor Hotbird,Astra 1-2-3



Mvg

[Sprietje]

Beste Catalán



Ik ga er van uit dat je lnb’s hebt met koppen van 60mm.

Een SAB97 moet je in mechelen als volgt afstellen:



Stel de elevatie van de schotel in op 29,7 graden om de Astra 23,5 te vinden.

Plaats de lnb-houder van de Astra 19,2 tegen de lnb-arm, zie bijlage.



Stel de afstanden van de lnb’s als volgt in:

Tussen de Astra 19,2 en de Hotbird is 78mm

De koppen dan de Astra 19,2 en de Astra 23,5 tegen elkaar

De koppen van de Astra 28,2 en 23,5 tegen elkaar.



Stel de rail 15,2 graden schuin, d.w.z. de kop van de Hotbird moet 52mm lager staan dan die van de Astra 28,2. Meet dit met een waterpas en een rolmaat.



De skew van de lnb’s moet als volgt worden ingesteld:

Hotbird 13 op 7 graden

Astra 19,2 op 5 graden

Astra 23,5 op 8 graden

Astra 28,2 op 14 graden. Hierin is wat gemiddeld naar de skew voor de Eutelsat 28,5.

d.w.z., met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal waterpas.



Nu de schotel uitrichten op de Astra 23,5 op maximale signaalkwaliteit, niet op de Astra 19,2 want die lnb staat er 3mm naast omdat die niet dichter bij de Astra 23,5 kan.



De diseqc-volgorde bij voorkeur als volgt aansluiten:

Astra 19,2 op 1

Astra 23,5 op 2

Astra 28,2 op 3

Hotbird 13 op 4

[Catalán]

Bedankt.



Zal dit pas morgen kunnen doen aangezien het nu begint te regenen hier en het ook al donker wordt.



Ik laat dan iets weten hoe het verloopt.



Mvg

[Sprietje]

Alle lnb's kun je binnen aan tafel al afstellen.

[Catalán]

Ik gebruik de Inverto Black Ultra Twin koppen.







1- Zijn de gemeten afstanden gemeten vanaf het midden van de kop? ( puntje in't midden van de witte kop ).



2- Eerst de LNB's afstellen en dan pas hellen?



3- Heb nog geen antwoord gekregen hoe de houders juist moeten staan?



mvg

30 december 2013 aangepast door Catalán

[blackeyes]

bekijk de foto bij sprietje daar zie je exact hoe je de houders moet plaatsen



hier nogmaals

30 december 2013 aangepast door blackeyes

[Sprietje]

1 Drie lnb’s staan met de koppen tegen elkaar, tussen de Hotbird en de Astra 19,2 inderdaad aan de voorzijde gemeten van pukkeltje tot pukkeltje.



2 Eerst de rail schuin zetten dan pas de lnb’s draaien (skew) t.o.v. verticaal waterpas.



3 De bijlage geeft aan hoe de houders moeten staan.

[Catalán]

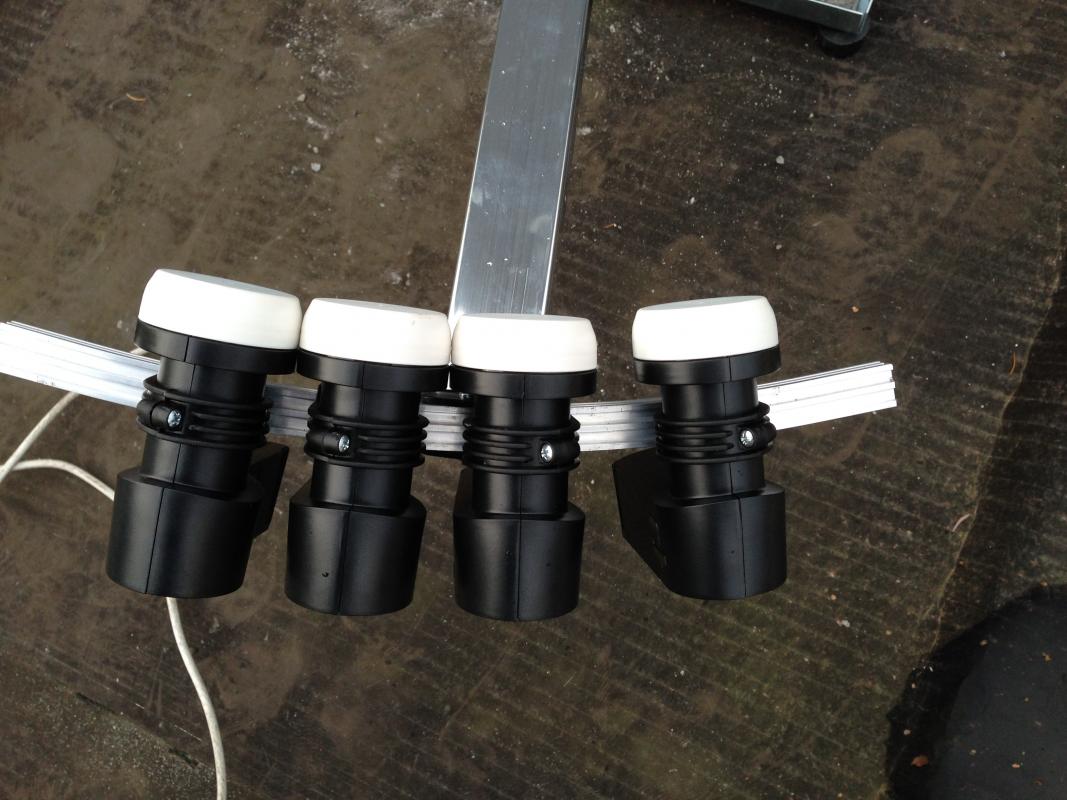

Vandaag een aantal uren mee bezig geweest.

Wat een rotschotel die Sab!



Ik heb al verschillende multifeeds geinstalleerd,maar altijd triax gebruikt en dat was een fluitje van een cent.

Deze SAB was Hotbird-Astra1 en Astra 3 direct goed,maar Astra 2 kreeg ik maar niet te pakken.



De reden dat ik Sab heb gekocht is omdat de Turkse satboer me wijsmaakte dat deze schotel beter is dan Triax..









31 december 2013 aangepast door Catalán

[Sprietje]

De Astra 28,2-lnb (de meest linkse op de foto) moet meer skew hebben. Hij staat maar een paar graden met de wijzers van de klok meegedraaid. Dat moet 14 graden zijn.
