Zelfgemaakte antenne

[Wizzard]

Ik kon op mijn DAB+ ontanger geen commercieele stations ontvangen en besloot eens te gaan zoeken

naar een goede, goedkope antenne...

Ik kwam al snel de meest goedkope antenne tegen die je maar kunt indenken:

Een stuk coax.

Beetje strippen, f-connector monteren, klaar.

Werkelijk waar!

Ik heb het ding, de coax kabel dus, nu hangen aan het kozijn naast de ruit van mijn huiskamer,

achter het gordijn. Niet zichtbaar..ultra goedkoop en het werkt geweldig.

Ik kan nu, anders dan met de met mijn Onkyo meegeleverde binnenantenne, alles ontvangen.

Hoe lang je de coax kunt maken, voordat het signaal verdwijnt, weet ik niet, maar met mijn coax-antenne

van 2,5 meter lang krijg ik alles op 100% binnen. Even experimenteren dus.













http://www.audiobritain.co.uk/A_cheap_DIY_internal_DAB_aerial.html





[Zunigkyk]

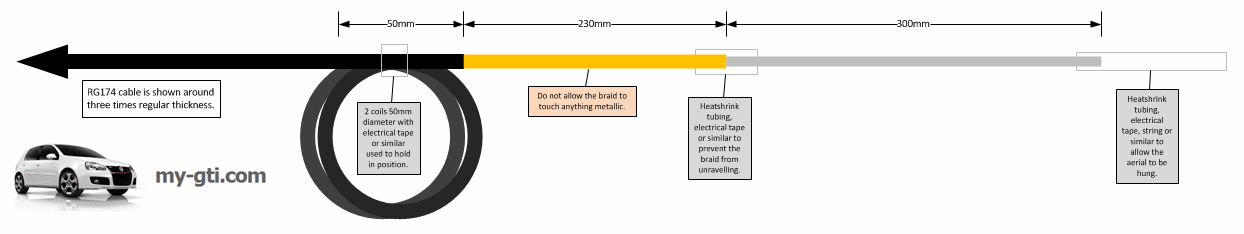

Volgens mij kan je de krullen ("50mm") en het isolatie gestripte deel ("230mm") gerust achterwege laten.



De 300mm waarvan de braid is verwijderd is de echte voelspriet.



Daar waar de mantel in tact is komen geen radio signalen binnen, en ook geen storing: alles is daar immers afgeschermd. Maak de kabel "zo lang als je wilt", maar het levert je geen ontvangst-winst op.



Dit soort antenne gaat er van uit dat er een 'aardvlak' is. Dat zou ideliter een metalen vlak (bv: autodak) zijn op de plek waar de braid (mantel) begint. Ik heb geëxperimenteerd door op die plek wat losse draadjes zijwaarts uit te laten steken, en dat hielp wel iets (maar niet heel veel). Zoals de 3 schuine sprieten in dit plaatje.

8 april 2015 aangepast door Zunigkyk

[hvdh]

Misschien is de bedenker bang dat het buitenmantel materiaal (PVC o.i.d.) dielectrische verliezen geeft en stript daarom die 230 mm weg? Want dit deel doet wel degelijk mee, het is een halvegolf antenne.



Die coax antenne is eigenlijk vergelijkbaar met met de GPA op de foto hierboven.

Maar dan met de 3 radialen helemaal "naar beneden gedrukt" tot aan de coaxkabel.

De uiteinden mogen dan niet de coax afscherming raken.



Bij de coax-antenne is dat natuurlijk wel het geval, de afscherming zelf fungeert als radialen!

Als "surrogaat isolatie" zit daar een mantelsmoorspoel.



Leuk bedacht, en het is makkelijk nog wat te experimenteren met de plaats en het aantal windingen van die mantelsmoorspoel.

8 april 2015 aangepast door hvdh
