Plaatsen Maximum E85

[paulr1]

Ik wil graag een Maximum E85 plaatsen en wil graag 13 - 19.2 - 23.5 - 28.2 ontvangen,



de LNB`s zijn Megasat Multifeed single.



Kan iemand een berekening maken over de afstelling?



De plaats is Arnhem.

17 juni 2015 aangepast door paulr1

[Sprietje]

Beste paulr1

Ik heb het volgende voor je uitgerekend voor Arnhem voor een E85:

Stel de schotelskew in op 90 graden en stel dan de rail met een waterpas precies horizontaal af.

Plaast de Astra 19,2-lnb 17mm uit het midden.
Stel de lnb's op de volgende afstanden af:
tussen de Astra 19,2 en Hotbird is 76mm
tussen de Astra 19,2 en Astra 23,5 is 51mm
tussen de Astra 23,5 en Astra 28,2 is 55mm
d.w.z. gemeten aan de voorzijde van de lnb's van punt tot punt.

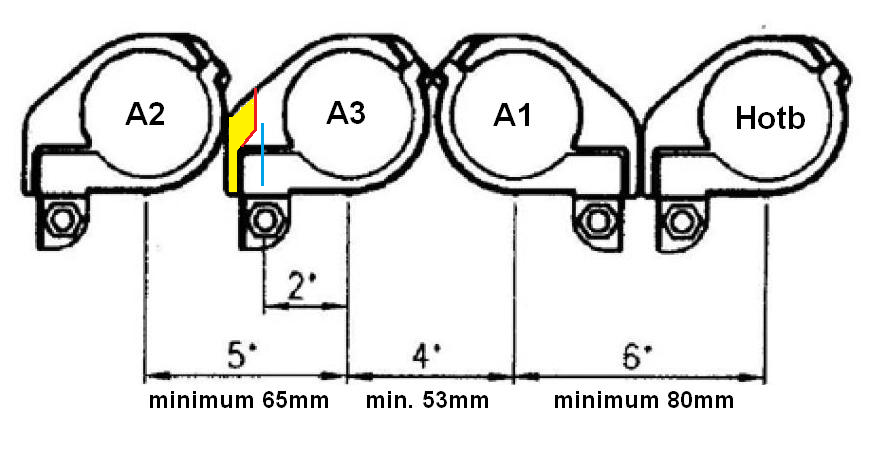

Zoals je in de bijgevoegde tekening kunt zien zul je een stuk weg moeten zagen van de van de Astra 23,5 houder anders kan de lnb van de Astra 28,2 niet dicht genoeg tegen de Astra 23,5-lnb.

Stel de skew van de schotel in op 99,7 graden. Hij komt dan 9,7 graden schuin te staan.

Stel de elevatie van de schotel in op 29 graden om de Astra 19,2 te vinden.

Stel de skew van de lnb's als volgt af:
Hotbird 13 op 6 graden
Astra 19,2 op 3 graden
Astra 23,5 op 6 graden
Astra 28,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel nu de schotel af op de Astra 19,2 op maximale signaalkwaliteit. Doe dit met veel zorg want het bepaald ook de kwaliteit van het signaal van de overige satellieten.


[paulr1]

Beste Sprietje.



Bedankt voor het uitrekenen, ik krijg van de week de schotel binnen en ga er dan mee aan de slag.

Wat betreft de steun Is die te breed of lukt het wel met smalle LNB`s.

[Sprietje]

De steun is te breed en voor de Maximum E85 zijn helaas geen lnb-houders te koop voor een hals van 23mm zoals voor de Visiosat BigBisat.

[paulr1]

Sprietje, bedankt voor de uitleg.
