Geacht forum,



Ik wil mijn T90 schotel vervangen door een Triax 88 met 4 titanium lnb's  twin op Triax rail (HB A1 A3 A2).

Heb veel instellingen door "Sprietje" gelezen misschien kan u ook mij helpen met de instellingen voor mijn locatie Hippolytushoef.

Ik dank u alvast voor uw moeite. :grin:



Vr. groet

GreatePier

Link naar bericht
Delen op andere sites


  • V.I.P.
  • Oplossing

Beste GreatePier

Welkom op dit forum

In Hippolytushoef moet een Triax 88 als volgt afgesteld worden.

- Monteer de rail zodat het gat in het midden in de onderste groef zit.

- Zet de rail ongeveer 11 graden schuin, aan de zijde waar de lnb van de Hotbird staat het laagste.

- Monteer de koppen van de lnb's 5-6mm van de lnb-klem.

- Plaats de lnb-houder met de Astra 19,2-lnb tegen de arm.

- Zet de lnb's op de volgende afstanden:
 tussen de Hotbird 13 en Astra 19,2 is 76mm
 tussen de Astra 19,2 en Astra 23,5 is 54mm, dus koppen tegen elkaar
 tussen de Astra 23,5 en Astra 28,35 is 59mm, dus koppen 1mm van elkaar.

- Zet de rail 10,5 graden schuin, d.w.z. de kop van de Hotbird 13 moet 35mm lager staan dan de kop van de Astra 28,35. Plaats hiertoe een vulling van 35mm op de kop van de Hotbird en leg een waterpas hierop samen op de kop van de Astra 28,35.

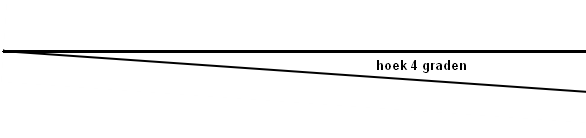

- Stel de skew van de lnb's als volgt af:
Hotbird 13 op 6 graden
Astra 19,2 op 4 graden
Astra 23,5 op 6 graden
Astra 28,35 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

- Stel de elevatie van de schotel in op 28 graden om de Astra 19,2 te vinden.

- Eenmaal de Astra 19,2 gevonden dan de schotel op maximale signaalkwaliteit afstellen op de Astra 23,5. Dit is beslist noodzakelijk omdat de kop van de Astra 19,2 er 4mm naast staat wegens ruimtegebrek. Dit is voor de sterke Astra 19,2 niet erg.

Als de schotel optimaal op de Astra 23,5 staat uitgericht, ontvang je de overige satellieten ook optimaal.
