Maximum E-85 uitrichten op 5 satelietten.


JanR
 Delen

Aanbevolen berichten

Hallo,



Op dit moment staat de schotel uitgericht op Astra 28,2-23,5-19,2. Met Astra 23,5 als middelste lnb. Ik heb 2 lnb houders gekocht voor de Hotbird en Eutelsat 9B.



Nu krijg ik heb signaal op de Hotbird en Eutelat 9B niet goed. Hotbird 50-70% signaal. Eutelsat  9B 40-60% signaal. De 3 andere lnb's 90-100% signaal.



Welke lnb is het beste om in het midden te zetten. En op hoeveel graden moet de schotel staan?

Maximum E-85 Multi Focus Astra 1, 2 & 3

FTA via Philips 49PUS6401 4K Android TV

Link naar bericht
Delen op andere sites


  • V.I.P.

Doordat deze satellieten te dicht op elkaar staan op een Maximum E85 , zal je moeten werken

met 1 lnb van 23 mm (bv: Alps) en 1 lnb van 40mm om beide goed te ontvangen.

Door de lnb's tegen elkaar te plaatsen zal je wel meer signaal krijgen op beide satellieten.

De smalle lnb zou ik gebruiken voor de hotbird omdat deze satelliet sterker is.

Astra 19,2°E zou ik in het midden plaatsen.

Afregelen op de kwaliteitswaarde is belangrijker dan de sterkte van het signaal.

Edision Piccollo Benelux Edition
Cahors Big Bisat :13°E, 19,2°E, 23,5°E, 33°E, 36°E, 39°E, 46°E, 52,5°E            Triax 88 cm: 26°E

Triax 64 cm: 42°E   Triax 78 cm: 7°E   Maximum E-85:  28,2°E, 21,5°E, 16°E, 10°E, 5°E, 1°W, 5°W

Maximum E-85: 15°W, 22°W, 30°W       Visiosat 90 cm: basis 7°W die draaibaar is van 70,5°E tot 45°W            DVBT-TNT     DAB+





Link naar bericht
Delen op andere sites

Hallo janR hoe is het?

Groeten Tiedo.

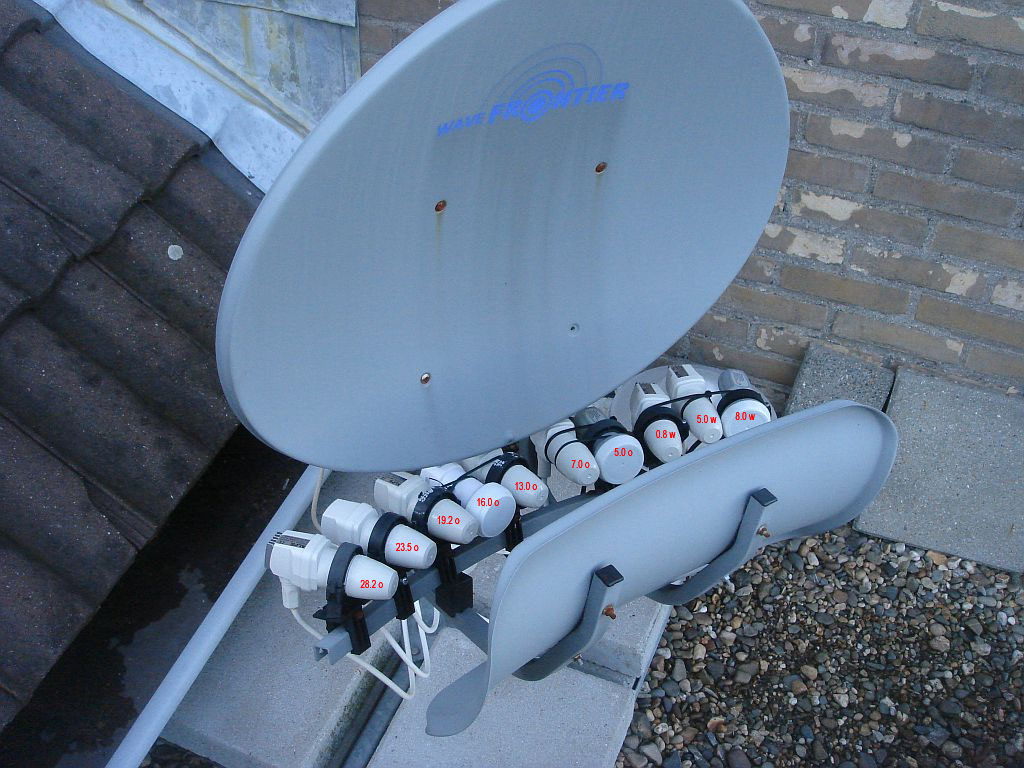

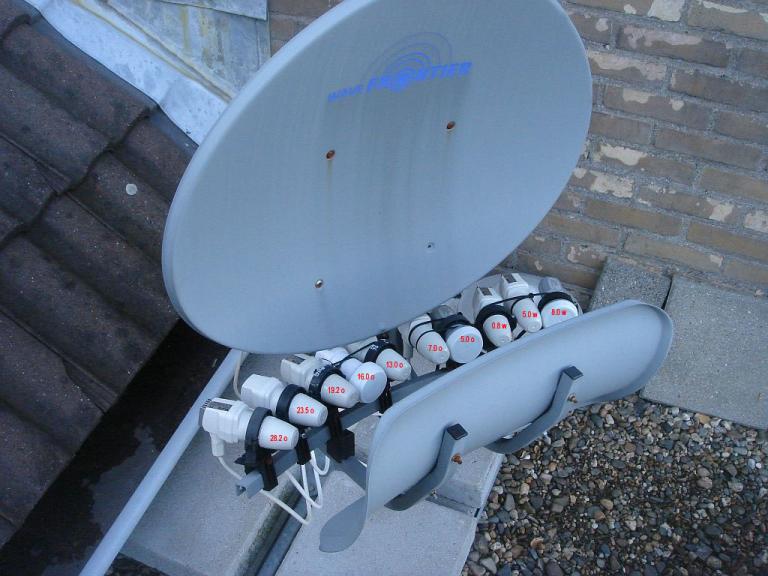

Je bent er wel op achteruit gegaan wat schotel betreft

Vond andere mooier Jan


aangepast door Leeuwarder78

HP proliant dual processor rackserver met freebsd unix,HP small form factor desktop met ssd Linux mint ,raspberrypi3,HP gigabit switch,Draytek 2820,VU+DUO

Link naar bericht
Delen op andere sites

Is deze van jou Tiedo? Mooie schotel. Mijn vorige schotel was aan vervanging toe dat heb je zelf kunnen zien. En ik ben heel tevreden met deze Maximum E-85.

Maximum E-85 Multi Focus Astra 1, 2 & 3

FTA via Philips 49PUS6401 4K Android TV

Link naar bericht
Delen op andere sites

Nee Jan is mijn wok niet maar jij had wel zo 1.

Je had er zo'n rode switch onder hangen.

Ik woon nu in LWD en kijk via gso.

Als joyne wat wordt zal ik eigen instalilatie neer zette .

Die wok die je nu hebt tussen 10 en 9 eutel had beter met je oude wok gekunt

Maar leuk jan dat je nog met de hobby bezig bent

HP proliant dual processor rackserver met freebsd unix,HP small form factor desktop met ssd Linux mint ,raspberrypi3,HP gigabit switch,Draytek 2820,VU+DUO

Link naar bericht
Delen op andere sites

  • V.I.P.

Beste JanR

De lnb voor de Astra 19,2 moet in het midden komen te staan..
Je zult de schotel dus geheel opnieuw af moeten stellen.

Voor Sneek moet je de Maximum E-85 als volgt afstellen:
Stel de elevatie van de schotel in op 28,1 graad.
Stel de schotelskew op nul graden, dus 90 graden op de schaalverdeling.
Maak de twee bouten in het midden van de rail los en zet de rail nu precies waterpas.
Plaats de lnb voor de Astra 19,2 nu precies in het midden.
De overige lnb's moeten op de volgende afstanden afgesteld worden:
- tussen de Astra 19,2 en 23,5 is 50mm
- tussen de Astra 23,5 en Astra 28,2 is 54mm
- tussen de Hotbird 13 en de Astra 19,2 is 72mm
- tussen de Eutelsat 9 en Hotbird 13 is 47mm
d.w.z. gemeten aan de voorzijde van de lnb's van kuiltje tot kuiltje in de kap.

Stel de schotelskew nu in op 9,8 graden, d.w.z. 99,8 graden op de schaalverdeling.

Stel nu de skew van alle lnb's af
9e op 2,5°
13e op 5,5°
19,2e op 3°
23,5e op 6°
28,2e op 9°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, dus niet t.o.v. de rail.

Nu zie je aan de afstanden al wel dat je niet allemaal lnb's kunt gebruiken met koppen van 59,5mm want dan kunnen ze hart op hart niet dichter bij elkaar dan 58mm.
Je zult ook lnb's moeten gebruiken met een kleine kop.
Als je nu bijv. een ALPS gebruikt samen met een normale lnb, dan kunnen deze dus niet dichter bij elkaar dan 60+40=100/2=50mm
Met 3mm smokkelen gaat dat dus ook nog net voor de 9e en 13e.

Maar daar ben je er nog niet mee.

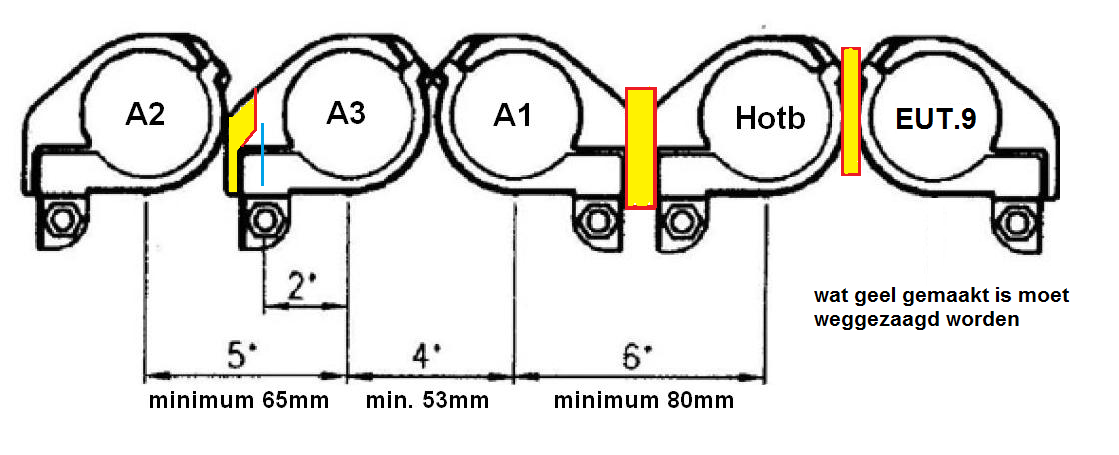

De lnb-klemmen van de Maximum kunnen veelal niet dicht genoeg tegen elkaar gezet worden. Je zult van een aantal klemmen een stuk af moeten zagen, zie de bijlage.



Stel de schotel af op de Astra 19,2, de overige satellieten ontvang je dan ook prima.



aangepast door Sprietje
Link naar bericht
Delen op andere sites

Sprietje hartelijk dank voor je advies en berekeningen. Geweldig gedaan. De kwaliteitswaarde van de Eutelsat 9 en Hotbird liggen nu tussen 80-90% daar ben ik wel tevreden mee. Naar om te gaan zagen in de lnb houders zie ik niet zitten. Daar waar jij wilt zagen zit precies het schroefje om de lnb mee vast te zetten. Vandaar. (Tussen Eutelsat 9 en Hotbird)

Maximum E-85 Multi Focus Astra 1, 2 & 3

FTA via Philips 49PUS6401 4K Android TV

Link naar bericht
Delen op andere sites

  • V.I.P.

Dat klopt dat daar dat schroefje zit. Dat zul je niet schuin moeten laten staan maar recht zoals ik ook met een blauw streepje in de tekening heb aangegeven.

Tja, de Maximum T-85 is dan wel een schotel om in een brede boog satellieten te ontvangen, de lnb-houders kun je helaas niet dicht genoeg tegen elkaar aan zetten. Dat heeft Visiosat beter voor elkaar. Die houders zijn veel smaller en als je dan nog niet genoeg ruimte hebt, dan neem je geen houders voor 40mm lnb-halzen maar voor 23mm. Dan kunnen ze heel dicht tegen elkaar.

Wat dat betreft is de Maximum T-85 niet erg doordacht gemaakt.

Maar als jij niets van de lnb-houders wil afzagen, dan zul je toch met behoorlijk wat signaalverlies genoegen moeten nemen. Dat vind ik wel jammer.

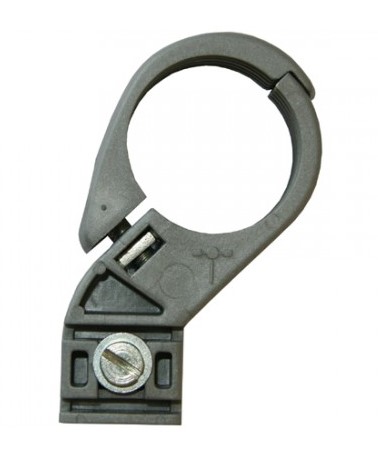

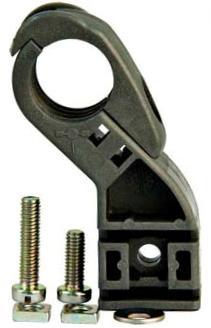

Bekijk de lnb-klemmen van de Visiosat maar eens.



Link naar bericht
Delen op andere sites

Passen de lnb-klemmen van de Visiosat op de Maximum E-85?

aangepast door JanR

Maximum E-85 Multi Focus Astra 1, 2 & 3

FTA via Philips 49PUS6401 4K Android TV

Link naar bericht
Delen op andere sites

  • V.I.P.

Ik heb het nooit geprobeerd maar ik verwacht het niet.

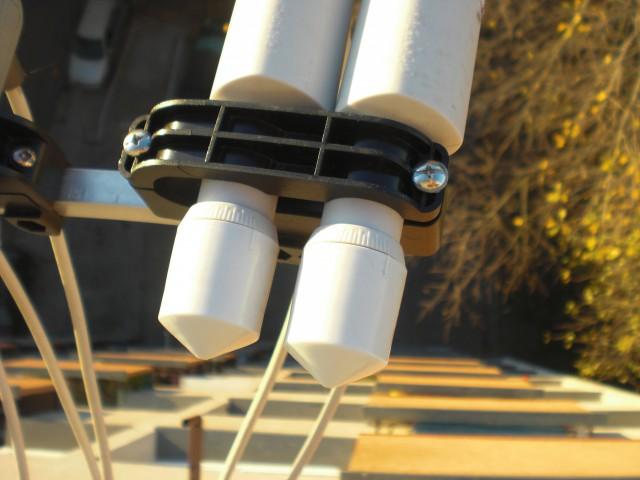

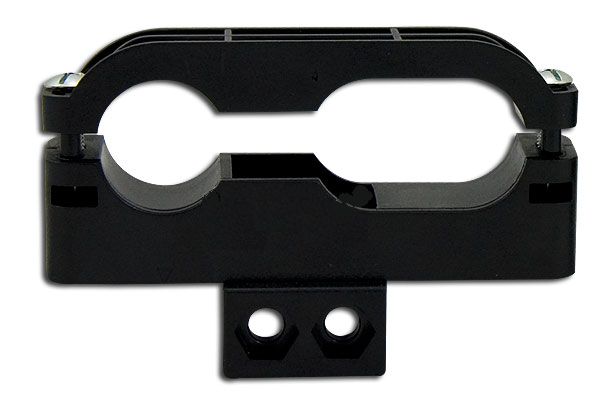

Nu is er voor de Maximum E-85 nog wel een houder te koop waarmee de lnb's wel dicht bij elkaar gezet kunnen worden, maar daar passen alleen 23mm lnb's in met een smalle kop. En je weet het, er gaat niet boven een lnb met een normale kop van 60mm omdat die veel minder last van regendruppels heeft.

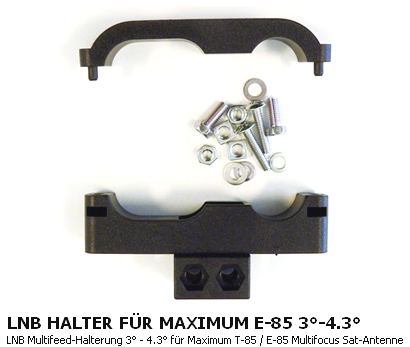

Bekijk de smalle houders maar eens voor de Maximum E-85.





Link naar bericht
Delen op andere sites

Die smalle lnb's heb ik gehad. Die zaten bij de schotel toen ik deze kocht. Ik heb meteen mijn eigen lnb's er op gezet. Het signaal van deze smalle lnb's was niet echt fantastisch.





Ben nu wel aan het zagen en het kan precies langs het schroefgaatje.

Maximum E-85 Multi Focus Astra 1, 2 & 3

FTA via Philips 49PUS6401 4K Android TV

Link naar bericht
Delen op andere sites

Sprietje, ik heb van 3 lnb houders een stukje afgezaagd. Dit leverde bij de Hotbird nog een beetje winst op. Bij Eutelsat 9 zelfs meer winst. Bij de Astra 1,2 en 3 zit de kwaliteitswaarde tegen de 100% Bij hotbird en Eutelsat 9 tegen de 90%. Voor de Astra 1 en Hotbird gebruik ik Alps lnb's. Voor de Astra 2 en Eutelsat 9 gebruik ik Inverto Black Ultra's Voor de Astra 3 een Inverto Black Premium lnb.

Maximum E-85 Multi Focus Astra 1, 2 & 3

FTA via Philips 49PUS6401 4K Android TV

Link naar bericht
Delen op andere sites
