Triax 88 met 5 LNB's

[ravi]

Hallo,



Ik heb een triax 88 met multifeed rail en 5x Venton EXL-TL Rocket Twin LNB's en wil die uitrichten op Astra 28,3, 23,5, 19,2, hotbird 13 en Eutelsat 9. Hoe kan ik deze het beste op de rail zetten? Mijn postcode is 5629.

Alvast bedankt

[Sprietje]

In Eindhoven moet een Triax 88 voor de 9e, 13e, 19e, 23e en 28e als volgt worden afgesteld:
- monteer de rail zodat het gat in het midden in de onderste groef zit
- plaats de lnb's van de Astra 19,2, 23,5 en 28,2 aan één zijde van de arm, de lnb's van de Hotbird 13 en Eutelsat 9oost komen aan de andere zijde.
- plaats de lnb van de Astra 19,2 zo ver mogelijk boven de arm.
- stel de lnb's af op de volgende afstanden:
tussen de 28,2 en 23,5 is 59mm
tussen de 23,5 en 19,2 is 54mm
tussen de 19,2 en 13,0 is 78mm
tussen de 13,0 en 9,0 is 50,5mm
d.w.z. aan de voorzijde van de lnb gemeten van punt tot punt
- zet de rail 10 graden schuin, d.w.z de kop van de 9 oost moet 42mm lager staan dan de kop van de 28,2. Dit kun je afstellen met een waterpas en een vulling van 42mm op de kop van de 9 oost.
- stel de skew van de lnb's als volgt af:
9e op 3°
13e op 6°
19,2e op 4°
23,5e op 7°
28,2e op 10°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.
- stel de elevatie van de schotel in op 30°
- richt nu de schotel optimaal uit op de Astra 19,2, je ontvangt dan de overige satellieten ook optimaal.
- controleer of je een nog beter signaal kunt krijgen door de lnb's iets naar voren of naar achteren te verschuiven


[ravi]

Bedankt Sprietje,



Ik ga het van de week uitproberen. Ik zal je laten weten of dat het gelukt is.



Gr. Ravi

[HanW]

In Eindhoven moet een Triax 88 voor de 9e, 13e, 19e, 23e en 28e als volgt worden afgesteld:







Sprietje, is er veel verschil tussen de waardes voor Eindhoven en Utrecht ?

[Sprietje]

In dit geval niet.
Nu zul je zeggen waarom in dit geval niet.

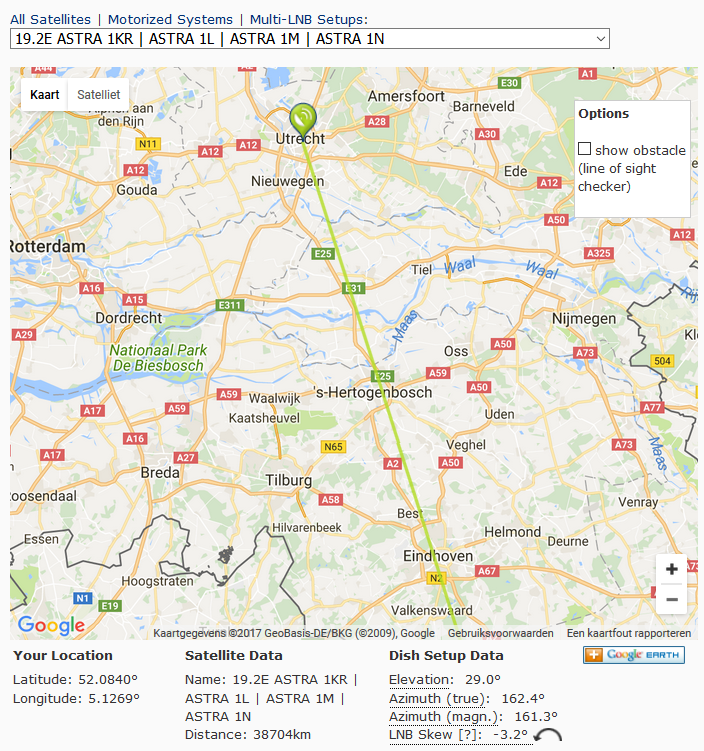

Dat komt omdat Utrecht en Eindhoven op dezelfde lijn liggen als waar de schotel op uitgericht staat, zie bijlage.
De schuinte van de rail en de skew van de lnb's blijft allemaal hetzelfde en ook de afstanden van de lnb maakt niets uit omdat de afstand van 75km tussen Utrecht en Eindhoven helemaal niets voor stelt t.o.v. de afstand van 38705km naar de satelliet.
Alleen de schotelelevatie maakt verschil uit, 0,7° maar ja, dat komt omdat de aarde niet plat is.


[HanW]

Dank je wel voor de info. Na de vakantie ga ik de zaak misschien ombouwen.

[smetje limb.BE]

In dit geval niet.

Nu zul je zeggen waarom in dit geval niet.

Dat komt omdat Utrecht en Eindhoven op dezelfde lijn liggen als waar de schotel op uitgericht staat, zie bijlage.

De schuinte van de rail en de skew van de lnb's blijft allemaal hetzelfde en ook de afstanden van de lnb maakt niets uit omdat de afstand van 75km tussen Utrecht en Eindhoven helemaal niets voor stelt t.o.v. de afstand van 38705km naar de satelliet.

Alleen de schotelelevatie maakt verschil uit, 0,7° maar ja, dat komt omdat de aarde niet plat is.



he sprietje je rijd bijna met de groene lijn bij ons binnen

[dream7020]

zou dit ook werken in omgeving terapel duitse grens

[Sprietje]

Nee, beste dream, daar zijn de meeste waardes anders. De afstanden zijn (nagenoeg) hetzelfde.


[Sprietje]

Ga je in Ter Apel de schotel voor die satellieten afstellen? Dan wil ik de verschillen wel voor je uitrekenen.

Wanneer ga je hem afstellen?

[dream7020]

dat zou mooi zijn. ik zit net over de grens haren altenberge postcode 49733 duitsland

[Sprietje]

In Haren Altenberge moet een Triax 88 voor de 9e, 13e, 19e, 23e en 28e als volgt worden afgesteld:
- monteer de rail zodat het gat in het midden in de bovenste groef zit. Hij kan dan maximaal 7 graden schuin maar hij moet 8,3 graden schuin komen te staan. Je zult met een vijl iets van het kunststof weg moeten vijlen om hem ruim 1 graad schuiner te kunnen zetten
- plaats de lnb's van de Astra 19,2, 23,5 en 28,2 aan één zijde van de arm, de lnb's van de Hotbird 13 en Eutelsat 9oost komen aan de andere zijde.
- plaats de lnb van de Astra 19,2 zo ver mogelijk boven de arm.
- stel de lnb's af op de volgende afstanden:
tussen de 28,2 en 23,5 is 59mm
tussen de 23,5 en 19,2 is 54mm
tussen de 19,2 en 13,0 is 78mm
tussen de 13,0 en 9,0 is 50,5mm
d.w.z. aan de voorzijde van de lnb gemeten van punt tot punt
- zet de rail 8,3 graden schuin, d.w.z de kop van de 9 oost moet 35mm lager staan dan de kop van de 28,2. Dit kun je afstellen met een waterpas en een vulling van 35mm op de kop van de 9 oost.
- stel de skew van de lnb's als volgt af:
9e op 1°
13e op 4°
19,2e op 2°
23,5e op 5°
28,2e op 8°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.
- stel de elevatie van de schotel in op 30°
- richt nu de schotel optimaal uit op de Astra 19,2, je ontvangt dan de overige satellieten ook optimaal.
- controleer of je een nog beter signaal kunt krijgen door de lnb's iets naar voren of naar achteren te verschuiven

Welke lnb's gebruik je?


[dream7020]

kan geen foto toevoegen maar van kunstof waar rail in zit moet dus aan de linkerkant wat uit gevijld worden. heb diverse alps lnb 1 met 4 aansluiting en 8 aansluiting.

[dream7020]

Hoe tel je de skew  in van lnb

[Sprietje]

Waarom kun jij geen foto toe voegen?
En ALPS-lnb's met 8 aansluitingen bestaan er niet.

En de skew instellen kun je ook doen door de lnb te verdraaien totdat het maximale signaal wordt verkregen.
