Triax 90 cm en astra 1, 2 en 3

[all4sat]

Hoe zet ik best de lnb voor astra 3 als ik 3 lnb's gebruik, voor astra 1 en 2 en 3?

Best de astra 3 recht in het midden? Als je voor de schotel staat met zicht op de lnb's, astra 1 rechts daarvan en helemaal links de astra 2?

Weet ook iemand de afstand tussen deze lnb's?

[Sprietje]

Om welke lnb's gaat het?

[all4sat]

Ik heb venton rocket Quad's en inverto Black premuim Quad's, ik heb van elk nog 4 stuks liggen maar hotbird interesseert ons niet, dus dacht ik dat ik beter de 23,5 in het brandpunt van de schotel kon zetten en dan links en rechts daarvan astra 2 en astra 1.

[Sprietje]

Bij Inverto Black Premium Quad moet je de koppen tegen elkaar zetten en de schotel uitrichten op de Astra 23,5.
De schuinte van de multifeedhouder is afhankelijk van je locatie. Als je die doorgeeft, reken ik het voor je uit.



[all4sat]

51.21.20 en  4.27.28 E zijn de juiste coördinaten,  Hartelijk bedankt alvast.

[Sprietje]

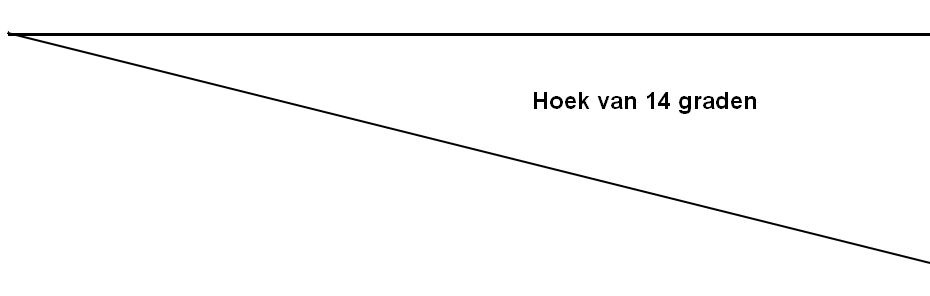

De multifeedhouder moet 14,5 graden schuin staan.



De skew van de lnb's moet zijn:
Astra 19,2 op 5°
Astra 23,5 op 8°
Astra 28,35 op 11°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de multifeedhouder.

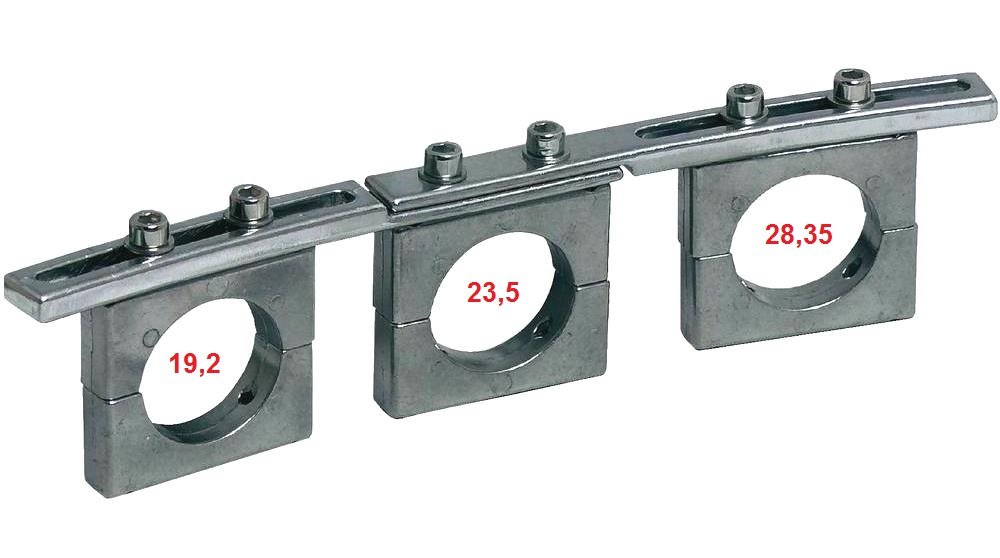

De beste multifeedhouder is de 3 fach A.S. SAT  60130, zie bijlage.



[all4sat]

Hartelijk dank, die multifeedhouder ziet inderdaad een handige uit, wordt die bevestigt op de middelste lnb?

Ik heb die nog nooit gezien, daarom.

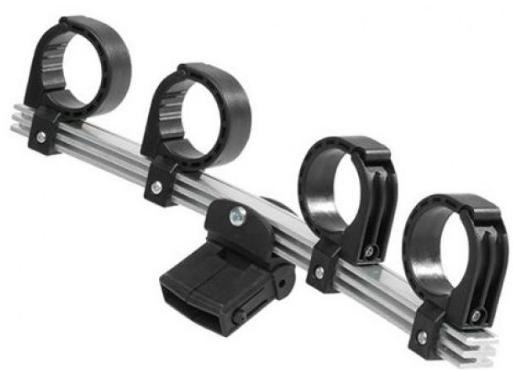

Ik heb deze klassieke nog.

[Sprietje]

Tja, die kun je ook gebruiken als je die al hebt alleen komt de lnb van de Astra 23,5 dan niet precies in het midden te staan.

Verder zou je de overtollige lengte af kunnen zagen.

Je moet wel de rail ondersteboven monteren anders kan hij niet schuin genoeg.

[all4sat]

Hoe wordt die houder uit jou foto eigenlijk gemonteerd? Heb je daar een foto van?



Ik heb er vandaag mee bezig geweest en had uiteindelijk redelijk signaal, alleen was deze van de astra 3 aan de magere kant, ongeveer 60% kwaliteit.

ik heb dan van de houder van deze lnb een stukje afgezaagd en ook van de houder van de rail, zodat die er verder kon schuiven richting brandpunt schotel.

Het resultaat is nu dat de kwaliteit nu 78% is op de satfinder sf-500.

Ook staan de andere lnb's er nu mooier op en met goede kwaliteit.

Het was nu te donker om nog een foto te plaatsen maar ik zal zien of ik er morgen 1 kan maken.

Ik heb nu 2 inverto's gebruikt en 1 venton omdat die met die andere opstelling dicht bij elkaar kwamen daarom staat deze er nu nog op.



[Sprietje]

Een Inverto Black Premium Quad heeft een halslengte van 33mm. De lnb-klem is 20mm breed en de multihouder 10mm. Je kunt die dus achter de lnb-klem monteren. Wel is het zo, dat je dan maar een beperkte ruimte hebt om de lnb dichter-of verder van de schotel af te stellen.
