4 lnbs in Spanje


ninguna

Recommended Posts

Wil graag mijn Triax met 4 lnbs opstellen.

Locatie is Lliria in de provincie Valencia in Spanje. Waar moet ik opletten in verband met LNB’s, kantelhoek etc. En de afstanden tussen de LNB’s?

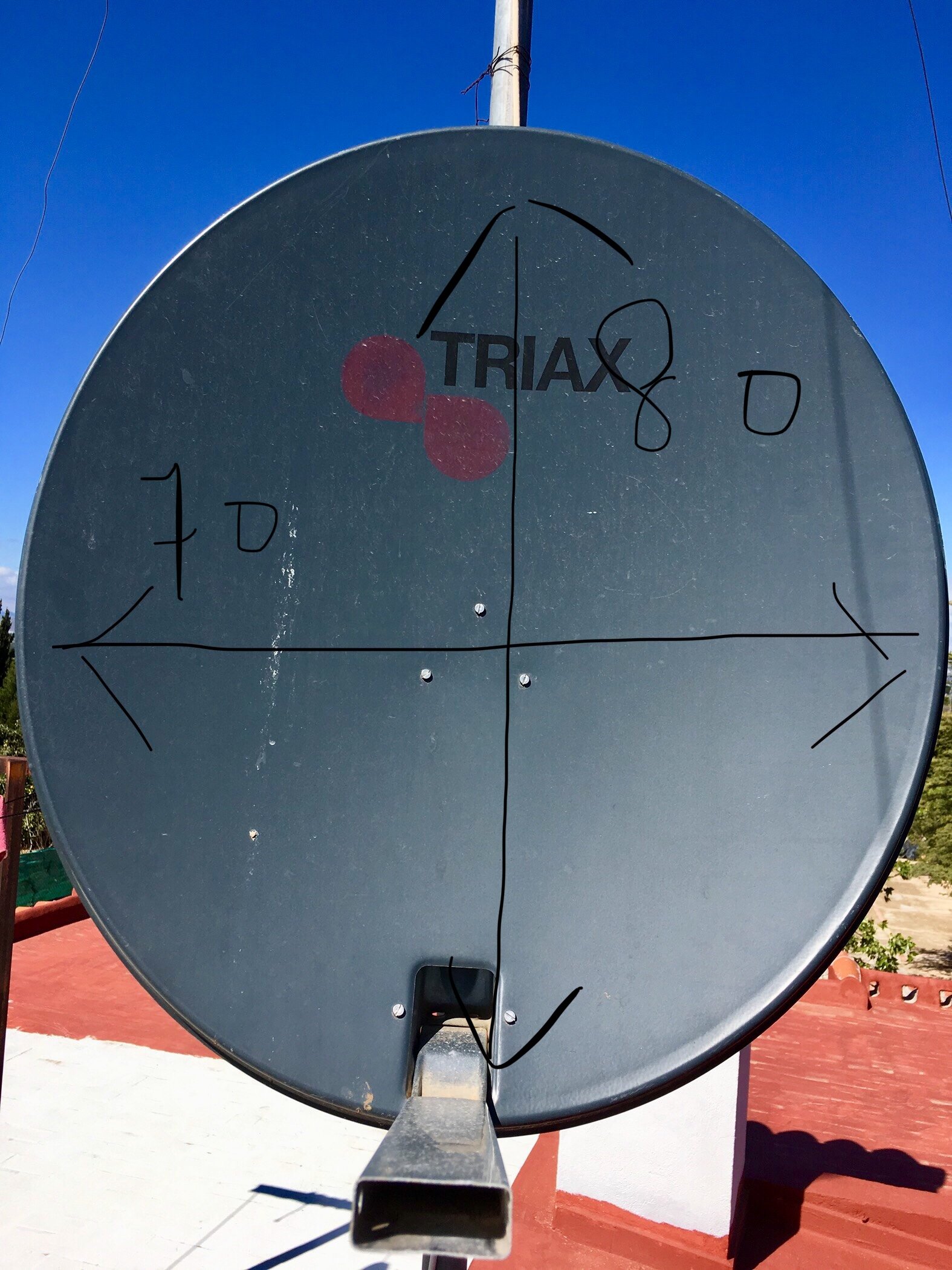

Gebruik een Triax 78 schotel met 3x Megasat LNB en 1x Smart Titanium LNB





Link to comment
Share on other sites


Beste ninguna

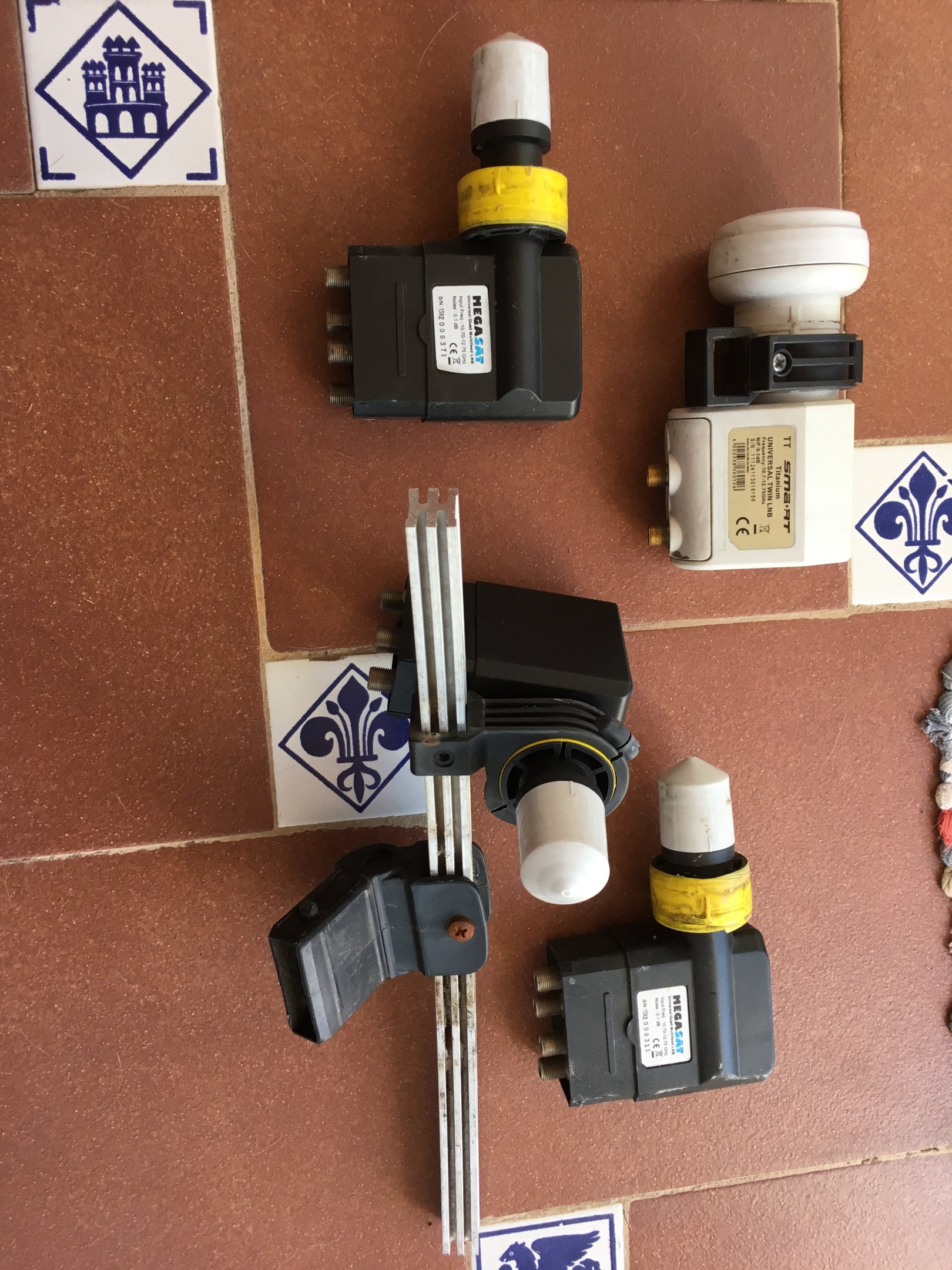

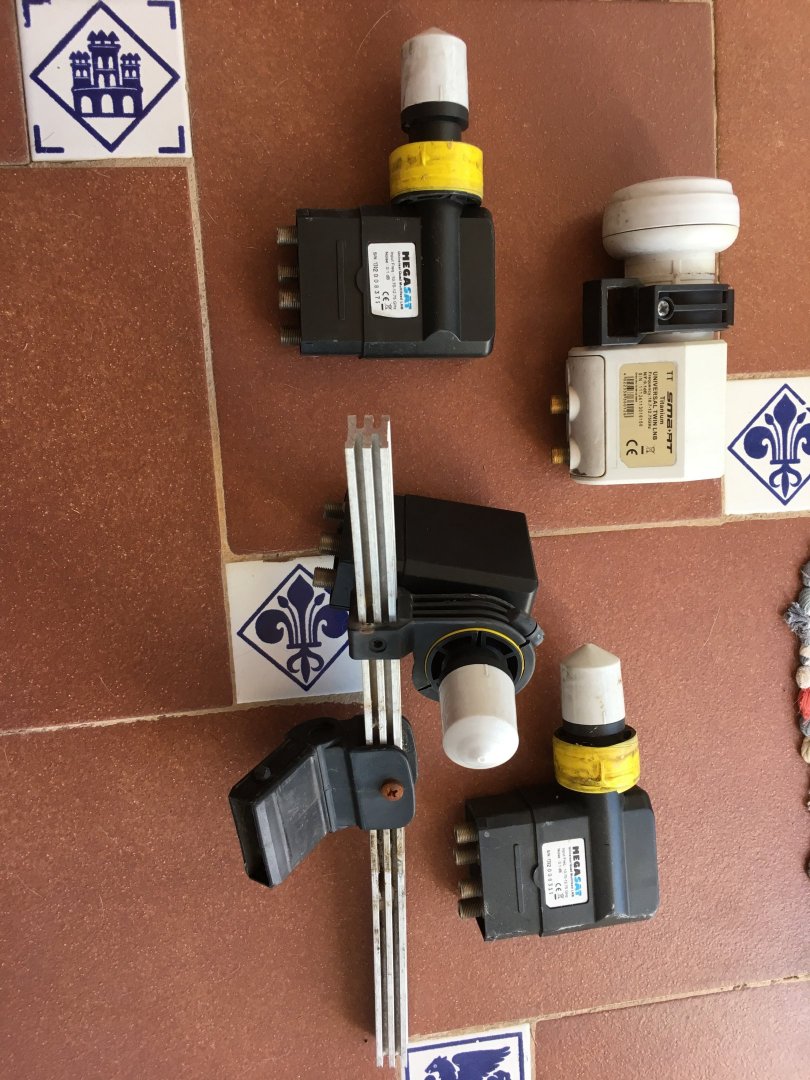

Ik zie dat je onderdelen van verschillende merken gebruikt. De schotel en de rail zijn van Triax. De lnb-klemmen zijn van Triax en van SAB. De houder van de rail is van SAB.
Bij de SAB lnb-houder zit de borgschroef niet in de sleuf van de rail maar er midden op. Een beetje oppassen dus met het vastklemmen van de klemmen. Tevens komen door deze mengeling van onderdelen de lnb's te hoog te staan waardoor de ontvangst niet optimaal is en de elevatieschaalverdeling flink afwijkt.



Een Triax 78 moet je in Llitia als volgt afstellen:

- monteer de rail ondesteboven zodat het gat in het midden in de onderste groef zit want zoals je hem nu gemonteerd hebt, kan hij niet schuin genoeg.
- de brede Smart-lnb kun je voor de Astra 23,5 gebruiken want de ruimte is er. Ik weet echter niet welke lnb beter presteert, de Megasat of de Smart. Dat moet je maar even uit proberen. De Smart-lnb kun je in ieder geval ook voor de Hotbird gebruiken, daar heb je heel veel ruimte.
- de afstanden van de lnb's moet je als volgt afstellen:
tussen de HB 13 en Astra 19,2 is 66mm
tussen de Astra 19,2 en Astra 23,5 is 45mm
tussen de Astra 23,5 en Astra 28,35 is 51mm
gemeten aan de voorzijde van de lnb van middelpunt tot middelpunt, dus puntje of kuiltje.
- zet de rail 22° schuin, de Hotbird-lnb het laagst, zie bijgevoegde hoek.
- stel de skew van de lnb's als volgt in:
Hotbird 13 op 12°
Astra 19,2 op 15°
Astra 23,5 op 19°
Astra 28,35 op 23°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail, (zie bijgevoegde hoeken).
Verder zal de ontvangst denk ik beter zijn als je de Megasat-lnb's wat naar voren zet. Dat moet je maar even uitproberen.
Normaal gesproken zou je de elevatie van de schotel in moeten stellen op 40° om de Astra 19,2 te vinden maar door het gebruik van onderdelen van verschillende merken kan dat wel 3-4° afwijken.
Richt de schotel uit op maximale signaalkwaliteit van de Astra 19,2 en doe dat heel precies, de overige satellieten ontvang je dan ook. Misschien dat door de mix van onderdelen, je de ontvangst van de twee buitenste satellieten nog iets kunt verbeteren door ze enkele millimeters te verschuiven.

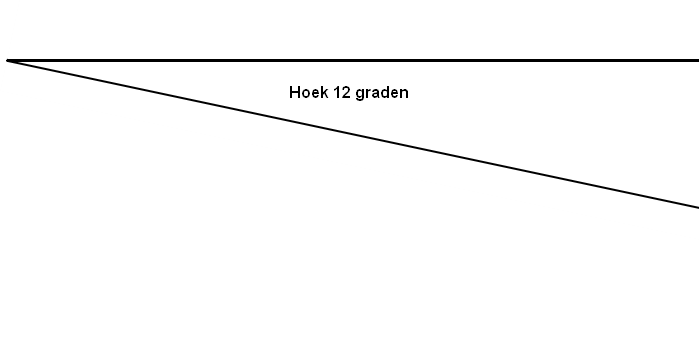

Hoek van 12 graden.png

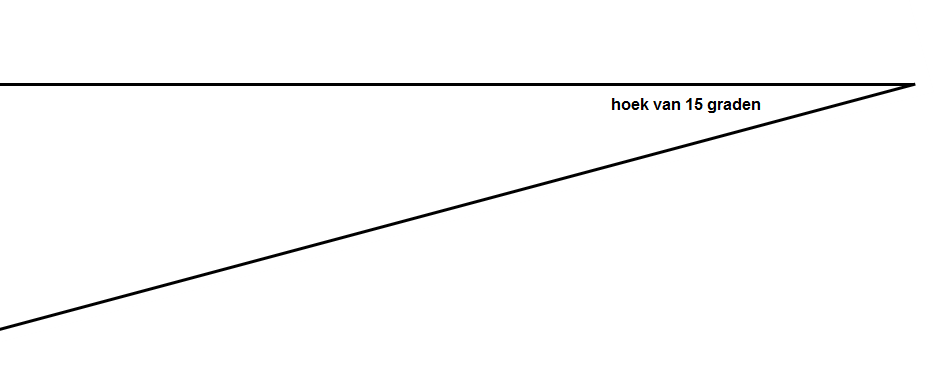

hoek van 15 graden.png

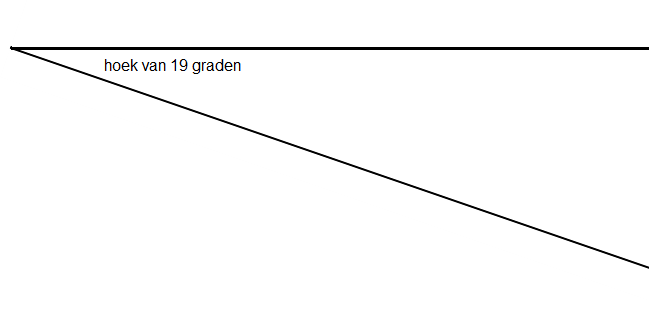

hoek van 19 graden.PNG

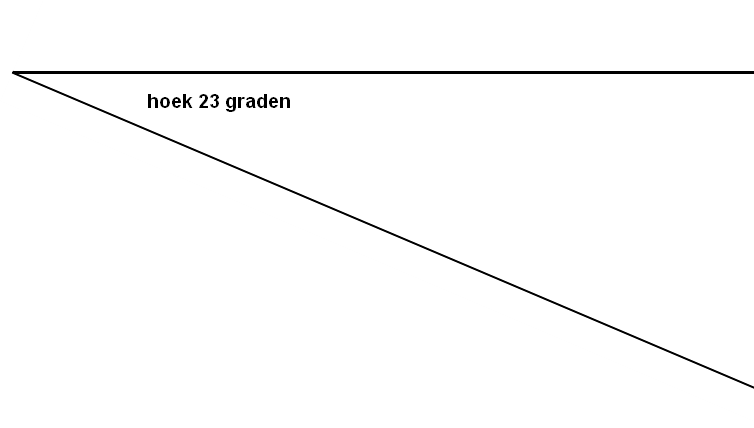

hoek van 23 graden.PNG

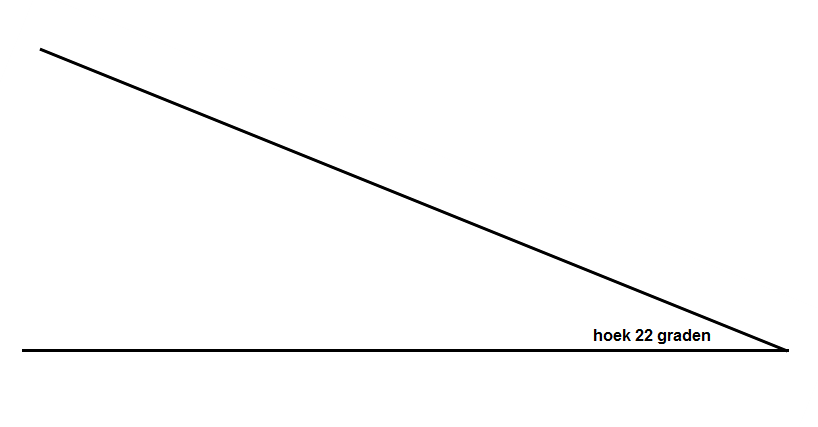

hoek van 22 graden.png

Edited by Sprietje
Link to comment
Share on other sites

22 uur geleden zei Sprietje:

Beste ninguna



Ik zie dat je onderdelen van verschillende merken gebruikt. De schotel en de rail zijn van Triax. De lnb-klemmen zijn van Triax en van SAB. De houder van de rail is van SAB.
Bij de SAB lnb-houder zit de borgschroef niet in de sleuf van de rail maar er midden op. Een beetje oppassen dus met het vastklemmen van de klemmen. Tevens komen door deze mengeling van onderdelen de lnb's te hoog te staan waardoor de ontvangst niet optimaal is en de elevatieschaalverdeling flink afwijkt.



Een Triax 78 moet je in Llitia als volgt afstellen:

- monteer de rail ondesteboven zodat het gat in het midden in de onderste groef zit want zoals je hem nu gemonteerd hebt, kan hij niet schuin genoeg.
- de brede Smart-lnb kun je voor de Astra 23,5 gebruiken want de ruimte is er. Ik weet echter niet welke lnb beter presteert, de Megasat of de Smart. Dat moet je maar even uit proberen. De Smart-lnb kun je in ieder geval ook voor de Hotbird gebruiken, daar heb je heel veel ruimte.
- de afstanden van de lnb's moet je als volgt afstellen:
tussen de HB 13 en Astra 19,2 is 66mm
tussen de Astra 19,2 en Astra 23,5 is 45mm
tussen de Astra 23,5 en Astra 28,35 is 51mm
gemeten aan de voorzijde van de lnb van middelpunt tot middelpunt, dus puntje of kuiltje.
- zet de rail 22° schuin, de Hotbird-lnb het laagst, zie bijgevoegde hoek.
- stel de skew van de lnb's als volgt in:
Hotbird 13 op 12°
Astra 19,2 op 15°
Astra 23,5 op 19°
Astra 28,35 op 23°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail, (zie bijgevoegde hoeken).
Verder zal de ontvangst denk ik beter zijn als je de Megasat-lnb's wat naar voren zet. Dat moet je maar even uitproberen.
Normaal gesproken zou je de elevatie van de schotel in moeten stellen op 40° om de Astra 19,2 te vinden maar door het gebruik van onderdelen van verschillende merken kan dat wel 3-4° afwijken.
Richt de schotel uit op maximale signaalkwaliteit van de Astra 19,2 en doe dat heel precies, de overige satellieten ontvang je dan ook. Misschien dat door de mix van onderdelen, je de ontvangst van de twee buitenste satellieten nog iets kunt verbeteren door ze enkele millimeters te verschuiven.



Hoek van 12 graden.png

hoek van 15 graden.png

hoek van 19 graden.PNG

hoek van 23 graden.PNG

hoek van 22 graden.png



Beste Sprietje,



heel erg bedankt voor de perfecte uitleg.

van het weekeinde ga ik alles monteren volgens je uitleg en laat het resultaat zo snel mogelijk weten.

alvast hartelijk dank
