Multifeed uitrichten

[geertw]

Sprietje,



Graag zou ik een 80cm Triax uitrichten op Astra 1,2,3 en Hotbird

Zou je deze voor mij uit willen rekenen?

Lokatie Burlo in Duitsland.



[Sprietje]

Ik neem aan dat het om een Triax 78 gaat, geen Duits merk.  Dat worden dus smalle lnb's want brede passen niet op een Triax 78.

[geertw]

Ja dat klopt

[Sprietje]

Beste geertw



Ik heb het volgende voor je uitgerekend voor Burlo voor de Astra 1-2-3 en Hotbird op een Triax 78:
- monteer de rail zodat het gat in het midden in de onderste groef zit

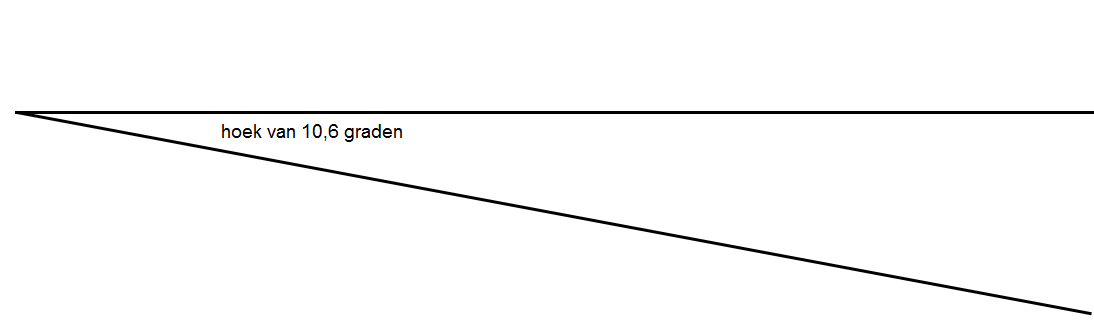

- zet de rail 10,6 graden schuin, zie bijgevoegde hoek
- plaats de houder van de Astra 19,2 tegen de arm
- zet de lnb's op de volgende afstanden:
+ tussen de Astra 19,2 en Hotbird 13 is 64mm
+ tussen de Astra 19,2 en Astra 23,5 is 44,5mm
+ tussen de Astra 23,5 en Astra 28,35 is 50mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje of puntje in de kap

Omdat delnb-klemmen buitenwerks rond 50mm zijn, kun je de lnb's van de Astra 19,2 en 23,5 niet op 44,5mm afstellen. Je zult klemmen aan de buitenzijde waar ze elkaar raken dus wat af moeten vijlen, zie bijlage
- Stel de skew van de lnb-s als volgt in:
+ Hotbird 13 op -1°
+ Astra 19,2 op -2°

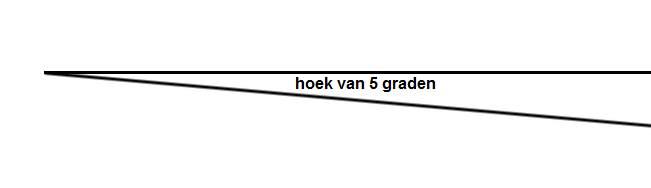

+ Astra 23,5 op -5°

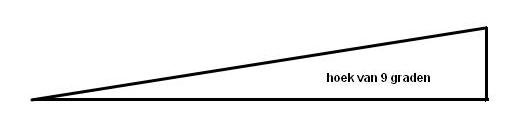

+ Astra 28,35 op -9°
d.w.z. met de wijzers van de klok mee gedraaid als je achter tegen de lnb's kijkt t.o.v. verticaal, niet t.o.v. de rail.
opm.: de skew van de Hotbird en Astra 19,2 is zo weinig, die kun je gewoon recht omlaag zetten.
- zet de elevatie van de schotel op 29° om de Astra 19,2 of 23,5 te vinden
- Richt de schotel nu met uiterste precesie uit op maximale signaalkwaliteit. Gebruik in eerste instantie de Astra 19,2 omdat die het sterkst is. Gebruik voor de fijnafstelling de Astra 23,5, bijv. de ongecodeerde zender TV Drenthe



[geertw]

Hartelijk dank, uitprinten en aan het werk!

[Sprietje]

Oh ja, de rail moet aan de zijde van de Hotbird het laagste staan.

Welke lnb's ga je gebruiken?
