triax 110 in Vriezenveen


jank44

Aanbevolen berichten


Beste Jank44



Welkom op dit forum



Voor een Triax 110 in Vriezenveen heb ik het volgende voor je uitgerekend:

- plaats de rail in de houder zodat het gat in het midden in de onderste groef zit.

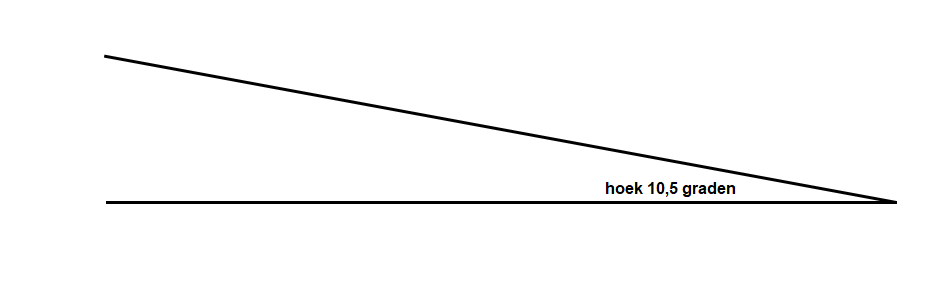

- zet de rail precies 10,5 graden schuin, de Hotbird het laagst, zie bijgevoegde hoek
- zet de lnb-klem voor de Astra 19,2 tegen de arm
- zet de overige lnb's op de volgende afstanden:
- tussen de Astra 19,2 en Hotbird 13 is 92mm
- tussen de Astra 19,2 en Astra 23,5 is 64mm
- tussen de Astra 23,5 en Astra 28,35 is 71,5mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.
- plaats alle lnb's met de koppen 5-6mm van de klem, zie bijlage
-stel de skew van de lnb's als volgt in:
- Hotbird op -1,4°, zet de aansluiting maar recht omlaag

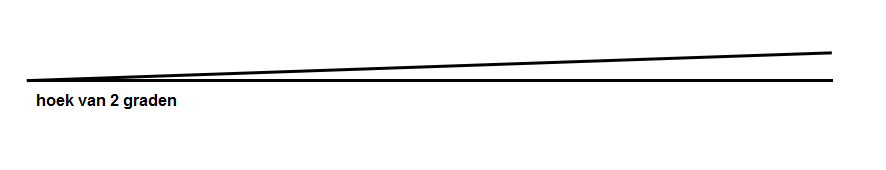

- Astra 19,2 op  -2°

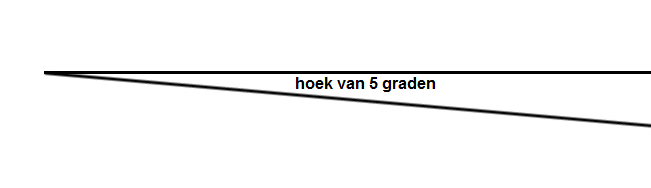

- Astra 23,5 op -5°

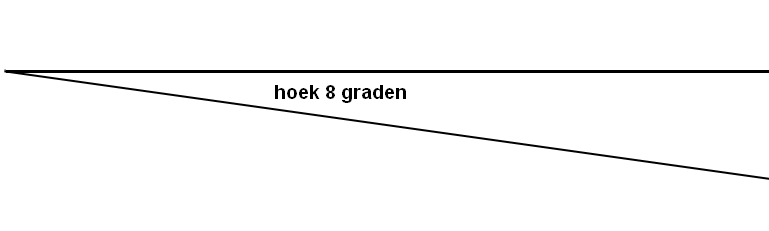

- Astra 28,35 op -8°
d.w.z. gemeten t.o.v. verticaal, niet t.o.v. de rail



Triax rail gat onder 4 sats.jpg



hoek van 8 graden.PNG

hoek van 5 graden.png

hoek van 2 graden.png

Inverto Black Ultra quad met Triax rail klem.JPG

hoek 10,5 graden.png

aangepast door Sprietje
