Schotel 140/120cm en lnbs Algarve Portugal

[Kristalman]

Hallo Sprietje,

wij hebben de schotel uitgericht ,

zoals jij vertelde,

nog geen enkel  signaal!!

ga vanmiddag een paar nieuwe lnb,s halen

wellicht krijg ik daar wel signaal op.

vriendelijke groet,





[Sprietje]

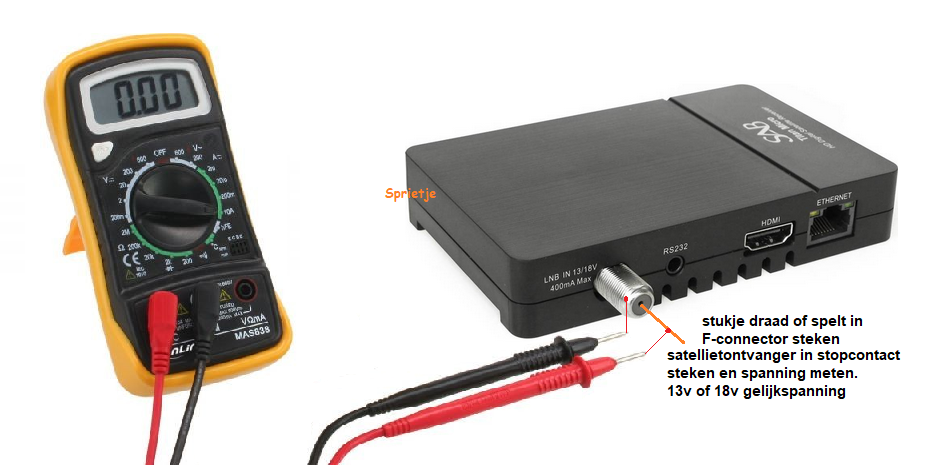

Je schreef, signaalsterkte is nul. Dat kun je er bijna zeker van zijn dat de lnb geen voedingsspanning van de ontvanger krijgt. Meet dus eerst of er 13 of 18 volt gelijkspanning op de coax staat bij de lnb. Logisch dat je geen ontvangst hebt als de lnb niet werkt.

Het kan zelfs zijn dat je kortsluiting gemaakt hebt met de coaxkabel en dat de ontvanger geen spanning meer af geeft. Meet dat eerst even, dat is het makkelijkste.



3 mei 2019 aangepast door Sprietje

[Kristalman]

Hallo Sprietje,

heb inmiddels alles gecheckt..

nieuw lnb,s gehaald was wel even zoeken hier in Tavira,

de afstand van de middenpunt lnb tot het midden op 40 % is bij deze 74,5 cm

spanning is 18 v zowel op de tuner ook op de kabel.

wellicht is nu de afstelling weer anders?.

nog geen enkel signaal

zou je nog eens willen mee denken alvast bedankt ,

vriendelijke groet

[Sprietje]

OK, je meet voedingsspanning op de coax. Dat is dan in orde alleen begrijp ik niet dat je ontvanger dan geen signaalsterkte aan geeft. Zelfs al zit de lnb niet op de schotel maar wel op de coax aangesloten in je broekzak, dan moet je nog tussen de 10 en 20% signaalsterkte hebben, natuurlijk geen signaalkwaliteit.

Ja met die 2cm geringere afstand is de afstelling iets anders maar dat kan de reden niet zijn dat je niets ontvangt.
Het enigste wat veranderd is de afstand tussen de 2 lnb's. Ik had eerst uitgerekend dat die 65mm moest zijn, nu die dichter bij staat wordt dat 63mm, 2mm verschil dus en bijna te verwaarlozen.

Je moet de schotel uitrichten op de Astra 19,2. Die moet met die grote schotel knetterhard binnen komen. Is de middenader die in de lnb gestoken moet worden wel lang genoeg zodat hij contact maakt. Als hij 3mm buiten de F-connector uit steekt, zou dat voldoende moeten zijn.



Op welke transponder ben je de schotel aan het uitrichten op de Astra 19,2?

Een transponder die heel makkelijk te ontvangen is van de Astra 19,2 is 10744H waar o.a. Tagesschau 24 op zit met transponderspecificatie 10744H, DVB-S, SR 22.000, fec 5/6
Die moet je niet gebruiken om je schotel precies af te stellen. Dat doe je met een zwakkere transponder bijv. 10773H, DVB-S2, 8PSK,  22.000, fec 3/4. Hier zitten o.a. op Anixe HD Serie, QVE Deutschland, HSE 24 enz.

4 mei 2019 aangepast door Sprietje

[Kristalman]

Hallo Sprietje,

heb inmiddels alles goed werkend gekregen in deze setting ,

hartelijk dank voor alle hulp.

vriendelijke groet..

[Sprietje]

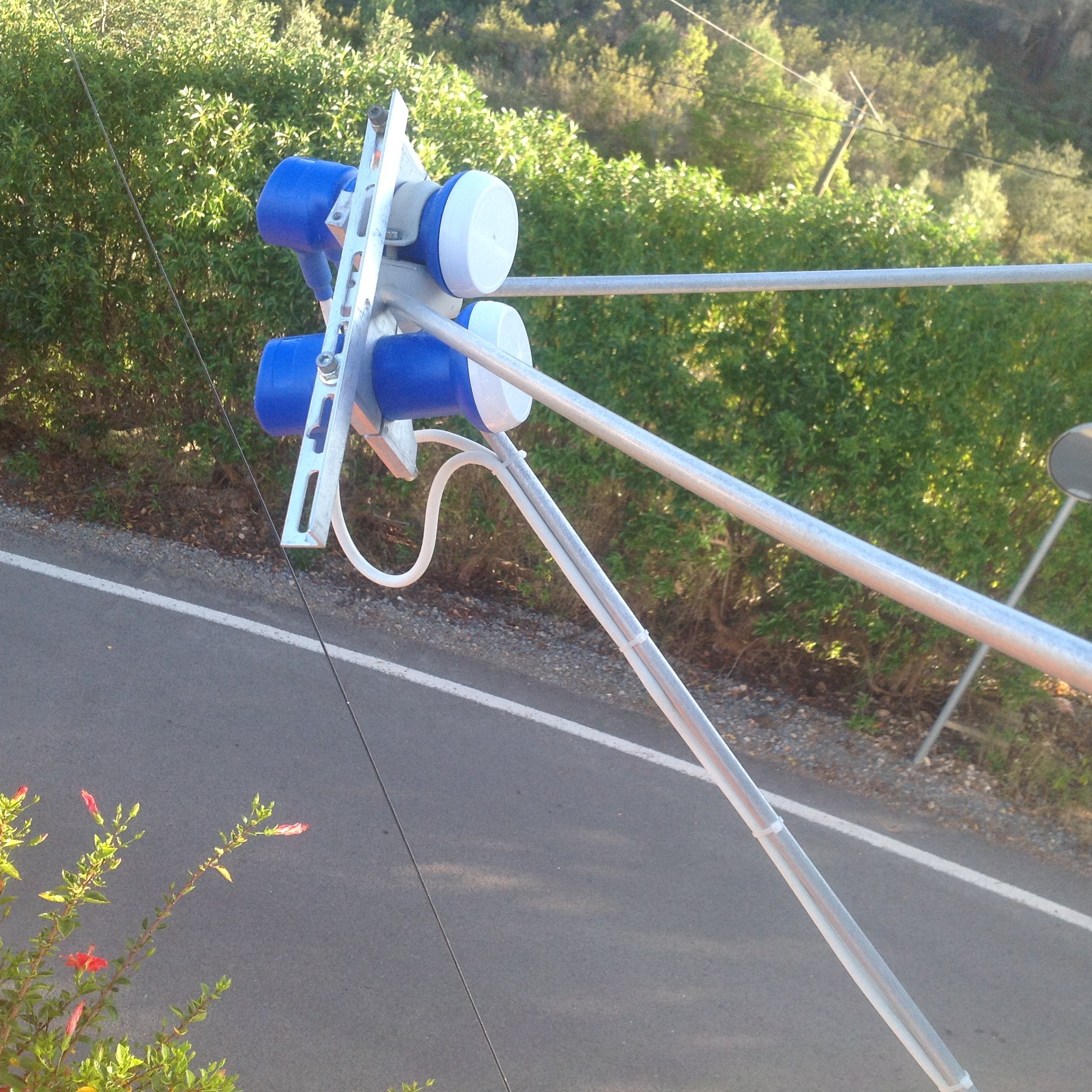

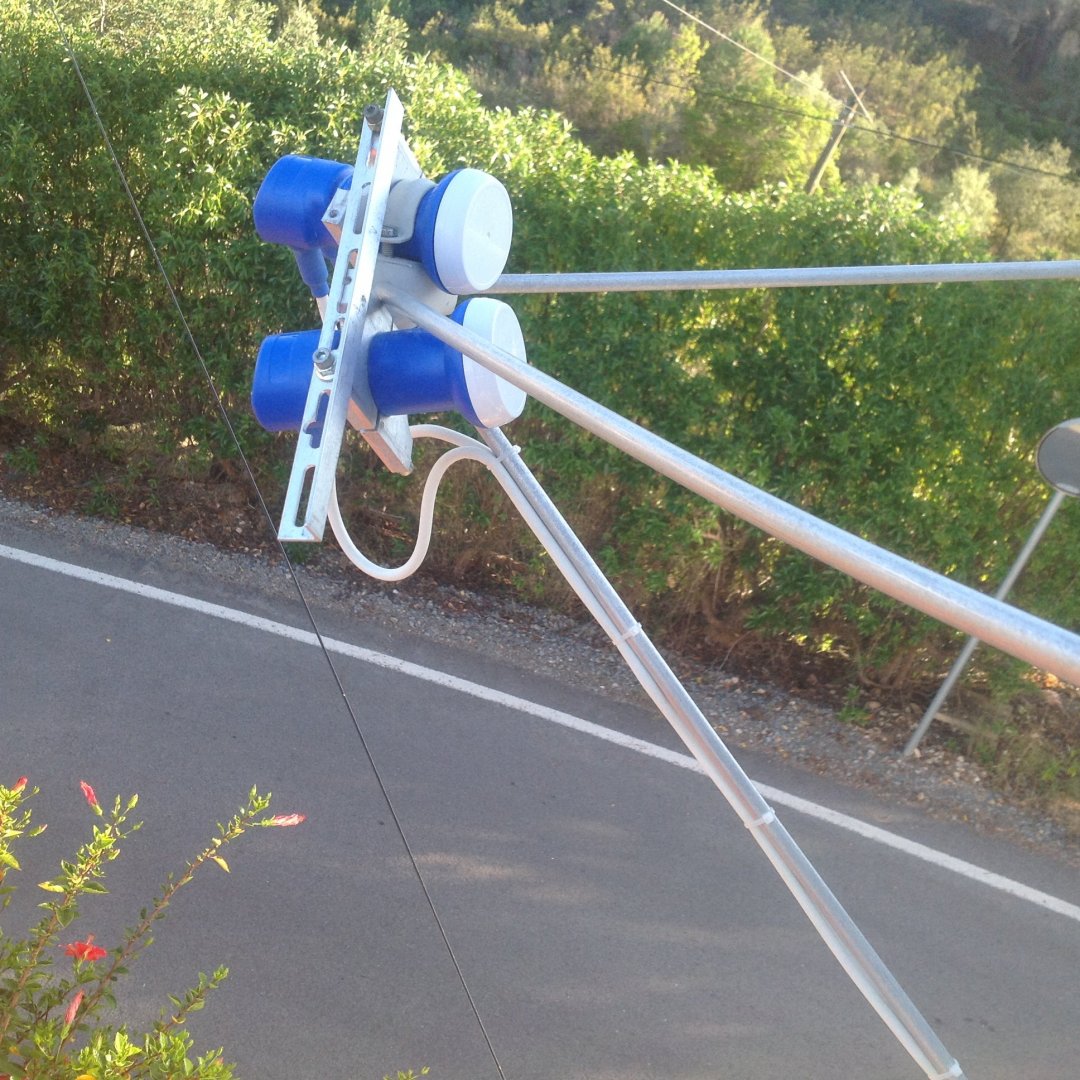

Oh..., je hebt toch de lnb van de Astra 23,5 in het midden weten te krijgen met de lnb voor de Astra 19,2 onder de draagstang. Ging dat toch lukken met de rail onder een hoek van 34°?
Dat is dan mooi meegenomen want de 23,5 in het centrum van de schotel is natuurlijk het beste.
Je hebt ook twee nieuwe lnb's genomen zie ik. Dat is een goede keuze want een smalle lnb op zo'n grote schotel is niet ideaal.
Zijn het Venton-lnb's want die zijn ook blauw of is het een ander merk?

Hoe is nu je signaalkwaliteit?



[Kristalman]

Het zijn inderdaad venton lnb,s,

de signaal kwaliteit is heel goed gemiddeld meer dan 75%.



 Dankjewel voor de fijne informatie,

vriendelijke groet ..



[Sprietje]

75% valt me toch nog wat tegen. Met zo'n grote schotel had ik beter signaal verwacht. Nu is 75% best behoorlijk dus er moet al wel een flinke regenbui vallen voordat het beeld helemaal weg valt.

Misschien dat je toch een betere signaalkwaliteit krijgt door de schotel nog beter uit te richten.

Misschien dit een optie?

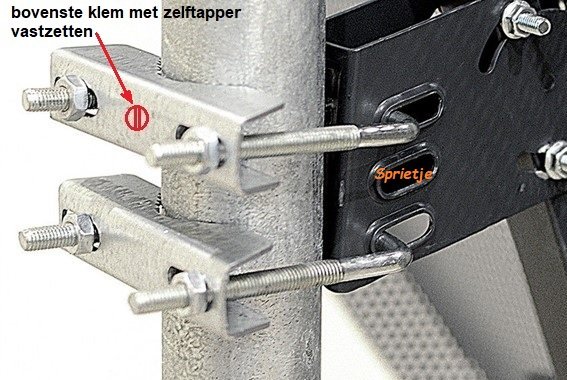

Zet de mastklem met een parker vast.

Boor eerst een gat door de klem en de pijp gelijk aan de kerndiameter van de parker. Boor dan een gat alleen in de beugel gelijk aan de buitendiameter van de parker. Als je nu de moeren van de klemmen aan de ene zijde wat los draait en de andere zijde wat aan draait, kun je de schotel heel precies sturen zodat je optimaal signaal hebt.

Bij de onderste klem moet je beide moeren iets los zetten anders valt er niets te draaien.

10 mei 2019 aangepast door Sprietje
