triax 95 cm , 4 lnb s


igor123

Aanbevolen berichten

Goeden middag,

Vorig jaar prima hulp van u gehad in Polen met het plaatsen van sat schotel.

Nu wil ik  graag ik hier in Maastricht een schotel installeren.

Het is een triax 95 x86 cm schotel ,4 lnb s te weten astra 1 2 3  en hotbird ,graag de maten van de lnb s onderling ??

Alvast een grote dank u wel ,en groetjes uit Maastricht.

igor123

Link naar reactie
Delen op andere sites


Beste igor123



Voor een Triax 88 in Maastricht heb ik het volgende voor je uitgerekend:
- monteer de rail zodat het gat in het midden in de onderste groef zit

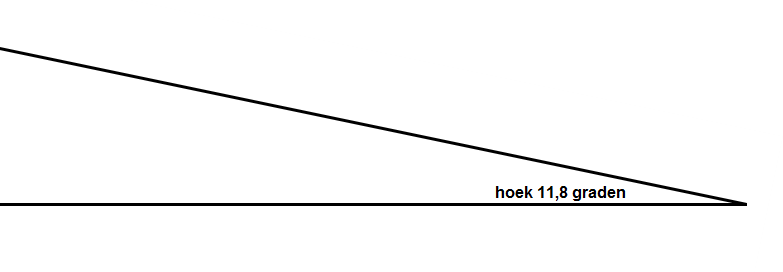

- zet de rail 11,8 graden schuin, de Hotbird het laagst, zie bijgevoegde hoek
- zet alle lnb's zodanig in de klem, dat de kop 5-6mm vrij staat
- monteer de lnb van de Astra 19,2  tegen de arm aan
- zet de andere lnb's op de volgende afstanden:
a tussen de Hotbird 13 en Astra 19,2 is 78mm
b tussen de Astra 19,2 en Astra 23,5 is 54mm
c tussen de Astra 23,5 en Astra 28,35 is 61mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.
- stel de skew van de lnb's als volgt in:
- Hotbird 13 op -2°
- Astra 19,2 op -3°
- Astra 23,5 op -6°
- Astra 28,35 op -10°
d.w.z. gemeten t.o.v. verticaal, niet t.o.v. de rail
- stel
- zet de elevatie van de schotel in op 30 graden om de Astra 19,2 te vinden
- draai nu de schotel om de Astra 19,2 te ontvangen. Stel ook de elevatie bij voor de beste signaalkwaliteit. De overige satellieten ontvang je nu ook prima.

Even een opmerking:
Als je lnb's gebruikt met koppen van 60mm, dan kun je de afstand van 54mm tussen de Astra 19,2 en Astra 23,5 niet instellen. De minimale afstand is dan 58mm. Gebruik dan de volgende afstanden:
- zet de kop van de Astra 23,5 tegen de kop van de Astra 19,2
- stel de afstand tussen de Hotbird 13 en Astra 29,2 in op 78-4=74mm
- tussen de Astra 23,5 en Astra 28,35 blijft hetzelfde
de situatie is dan dat alleen de lnb van de Astra 19,2 er 4mm naast staat maar dat is niet erg want die is toch sterk genoeg. Ook kun je de schotel nu niet uitrichten op de Astra 19,2 omdat die lnb niet helemaal op de juiste plaats staat. In dit geval moet je de schotel dus uitrichten op de Astra 23,5.



Triax rail gat onder 4 sats.jpg

hoek van 11,8 graden.png

Inverto Black Ultra quad met Triax rail klem.JPG

hoek 3 graden.png

hoek van 6 graden.png

hoek van 10 graden.PNG
