IIyama PLC301WT backlight probleem


focus103

Recommended Posts

Heren.

IIyama LCD tv na jaren trouwe dienst werd het beeld zwart nog wel geluid.

Als ik dan van bron wissel en bij VGA komt licht hij weer even op om daarna weer naar zwart beeld te gaan.
Maar eens open gemaakt en onderzoeken wat er zou kunnen zijn.

Wat ik kon meten aan spanning 24volt 5volt naar de backlight print lijken in orde.

Backlight zou ergens aangezet moeten worden.

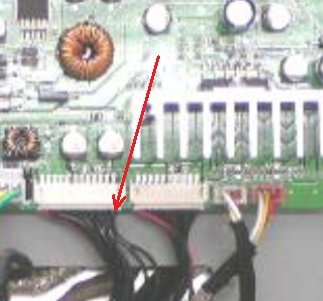

Tijdens het meten op de connector (zie pijl) meten ik de vier laatste geen 24volt en op de laatst 4,7volt.

Meter op doormeten gezet en als ik dan de laatste(4,7volt) hoogohmig  aan massa leg komt de blacklight even op.

Mijn conclusie is dat die pin met een bepaalde puls frequentie naar massa wordt gestuurd om zo de licht sterkte te regelen.

Dat werkt dus niet meer. 😞

Iemand een idee wat er defect kan zijn ?

Heb het service manual bij Steve (waarvoor dank) bekeken maar daar staat niks in waar ik verder mee kom dan het gehele board te vervangen.

Dat vind ik het gezien de leeftijd niet waard.

Zou als laatste mogelijkheid een NE555 kunnen nemen en met een potmeter zelf een variabele puls op dat punt aanbieden.

En zo het backlight te regelen dat staat dan jammer genoeg altijd op een stand.
