Bijzondere lnb


Sprietje

Recommended Posts

Een aantal dagen geleden kwam ik de X2 U101-4 en de X2 U104-2 single-lnb tegen. De lnb's zijn er ook in twin, quad en quattro uiteraard met een ander typenummer. De fabrikant zegt gebruik te maken van "X2 SQUARE TECHNOLOGY". Of dit ook betekent dat er gebruik wordt gemaakt van een vierkante golfgeleider betwijfel ik.      Wel is de lnb voorzien van PLL-oscillators.

Wat me meteen opvalt bij deze lnb is dat de kop bestaat uit een gekleurde ring met een roosterplaat in het midden. Ik ken deze roostervormige plaat die werkt als een filter. De mazen van het rooster zijn zodanig gekozen dat hoge frequenties er wel door kunnen en lage frequenties niet. Ik lees in de specificatie van deze lnb "het geavanceerd filterontwerp zorgt voor een betere verwerking van storende signalen", dus precies wat zo'n rooster doet. Het rooster zou dus de KU-signalen (10,7-12,75 GHz) doorlaten en lagere frequenties niet zoals de C-band en LTE-signalen.

Grappig is dat deze lnb's in vier verschillende kleursettingen te koop zijn, zie afbeelding.


Is er iemand die ervaring heeft met deze lnb en er iets meer over kan vertellen?



X2 4.jpg

X2 4 detail.jpg

4 kleuren X2 lnb's.png

Link to comment
Share on other sites


4 uren geleden, Sprietje zei:

X2 SQUARE

Mij zeggen zulke gegevens niks , maar wat me wel opviel:


Elke LNB is geschikt voor 3D , enz ....

En in 3D zit er niet veel of niks meer via satelliet !!

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link to comment
Share on other sites

16 minuten geleden, Sprietje zei:

de fabrikant:

Universal LNB + TV U301-7 , T2 Twin LNB with Terrestrial Input

Da's wel een mooie voor iemand die er ook een DVB-T antenne op wil aankoppelen !!

Nu nog zo'n Quad of Octo LNB !!



Edited by cookie monster

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link to comment
Share on other sites

4 minuten geleden, Sprietje zei:

niet eens de volledige lage band heeft en geen hoge band.

Kijk eens bij U112-5 , U112-8 , U112-9 , U112-A , U112-2 , U112-3 , U113-1:

Linear Polarization Specifications

Circular Polarization Specifications

Niet al hun LNB's hebben een circulaire polarisatie , ook twin , quad , octo LNB !!

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link to comment
Share on other sites

17 minuten geleden, Sprietje zei:




Stacked LNB

Typical Specifications

·  Input Frequency

Vertical: 10.70-11.11GHz

Horizontal: 10.70-11.45GHz
·  Output Frequency

Vertical: 1740-2150MHz

Horizontal: 950-1700MHz
·  LO Frequency

Vertical: 8.96GHz

Horizontal: 9.75GHz

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Link to comment
Share on other sites

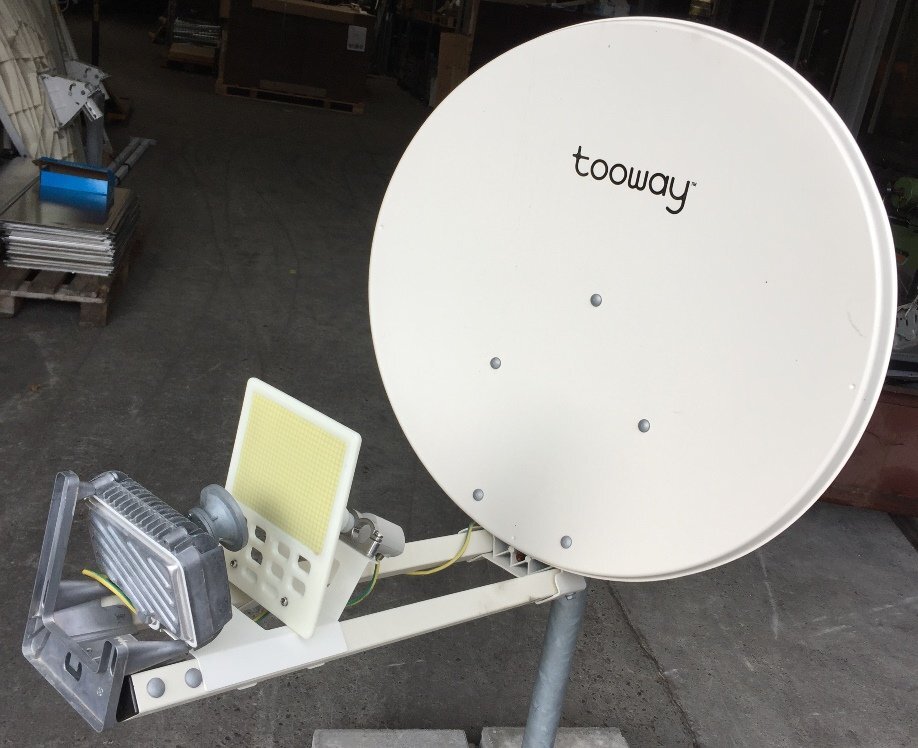

Hier een voorbeeld van een rooster dat gebruikt wordt om signalen te scheiden. Het betreft de ontvangst van Tooway internet in de KA-band. De downlink van de KA-band loopt van 17,7 - 20,2 GHz en de Uplink van 27,5 - 30.0 GHz. Om van dezelfde satelliet ook de gewone tv-zenders in de KU-band te kunnen ontvangen waarvan de frequenties van 10,7 tot 12,75MHz lopen, is een rooster geplaatst waar de korte golven voor de KA-band gewoon doorheen gaan naar de zend-ontvangstkop van Tooway terwijl de langere golflengtes van de KU-band gereflecteerd en teruggekaatst worden naar de normale universal-lnb.
Als je zo'n gelijkaardig rooster in de kap van een gewone universal-lnb zet, kun je er dus voor zorgen dat de golven van 10,7 - 12,75MHz er gewoon doorheen gaan en lagere golflengtes van bijv. de C-band die van 3,4 tot 4,2MHz loopt en de mid-band 5G die loopt van 2,3-4,7  GHz worden tegen gehouden. Hiermee kan interferentie-storing en oversturing worden voorkomen.



Ku+ka ontvangst.JPG

Link to comment
Share on other sites
