triax 78 met 4 lnb monoblock berekenen

[wanderer]

@Sprietje zou je voor mij willen berekenen de afstanden van de lnb's en de schuinte van de rail voor een triax 78 met monoblock met 4 lnb voor hotbird 13E, astra19E, 23E en 28E? De lnb's zijn alps model torpedo. Mijn locatie is 51.3169N  3.5529E en verkregen via https://www.gps-coordinaten.nl/gps-coordinaten-converteren.

Bij voorbaat dank.

27 juni 2023 aangepast door wanderer
info toegevoegd

[Sprietje]

Ik heb het volgende voor je uitgerekend om met een Triax 78 de 13-19-23 en 28e te ontvangen:
- monteer de rail zodat het gat in het midden in de onderste groef zit
- stel de elevatie van de schotel zo in, dat de bovenzijde van de rail in de richting van de schotel horizontaal staat

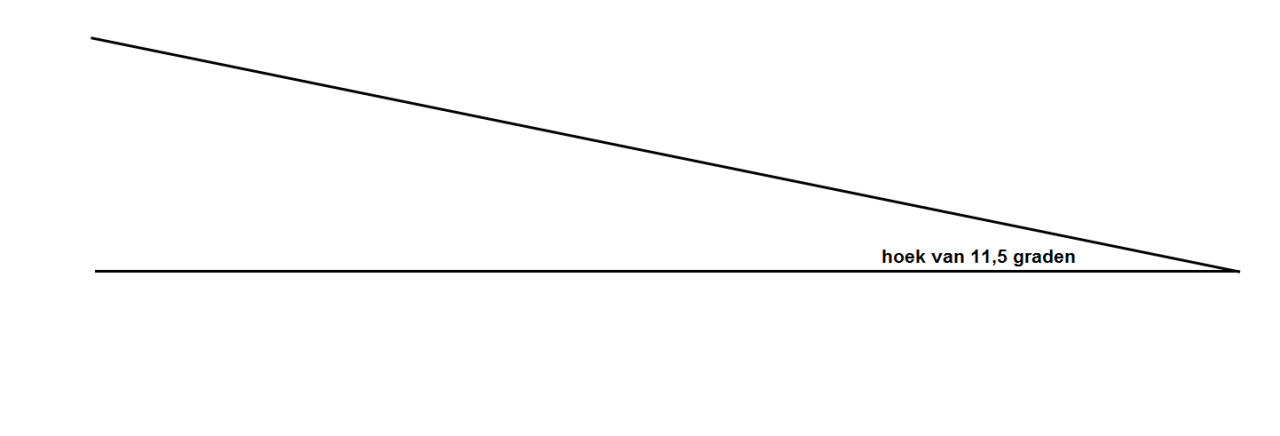

- stel de schuinte van de rail in op 11,5° (de Hotbird het laagst)
- plaats de lnb van de Astra 19,2 tegen de arm
- stel de lnb's in op de volgende afstanden:
a tussen de 13e en 19,2e 60mm
b tussen de 19,2 en 23,5e 43mm
c tussen de 23,5 en 28,35e 47,5mm
  d.w.z, gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap
- aangezien de buitenmaat van de klemmen al 50mm zijn, kun je de afstand van 43mm dus niet bereiken zonder aanpassingen. Je
  kunt de middelste twee houders waar ze tegen elkaar komen wat afvijlen.
- hou er rekening mee dat dat als je de afstand van 43mm tussen de 19,2 en 23,5e niet haalt, bijv. 46mm, dat je de afstand tussen de
  13 en 19,2e met 3mm verkleint.
- stel de skew van de lnb's als volgt in:
a Hotbird 13 op -4°
b Astra 19,2 op -5°
c Astra 23,5 op -8°
d Astra 28,35 op -11°
d.w.z.  met de wijzers van de klok meegedraaid als je achter tegen de lnb's kijkt
- stel de schotelelevatie in op 29°
- richt de schotel uit op de Astra 23,5





27 juni 2023 aangepast door Sprietje
schrijffout

[wanderer]

Dank je wel heb ik weer iets te knutselen, er is gelukkig geen haast bij...

[wanderer]

Nogmaals dank aan @Sprietje het is allemaal gelukt, moet alleen nog fijn tunen, maar dat gaat ook wel lukken...

[Sprietje]

Laat je nog even weten wat je eventueel hebt moeten bijstellen?
