Hallo allemaal,



Een tijd geleden heb ik een multifeed setje op de kop weten te tikken.

Omdat ik nog aardig een leek ben op het gebied van multifeeds even de volgende vragen.



Past een sab multifeed op een Octagon schotel?

Hoogte spiegelmaat 78cm.

Breedte spiegelmaat 70cm.



Nu kom ik met de middelste lnb's resp. 57mm hoh uit elkaar (astra 1 en 3)



Past de volgende opstelling op de schotel? of moet ik een slag groter aanschaffen. bijv een triax 110.

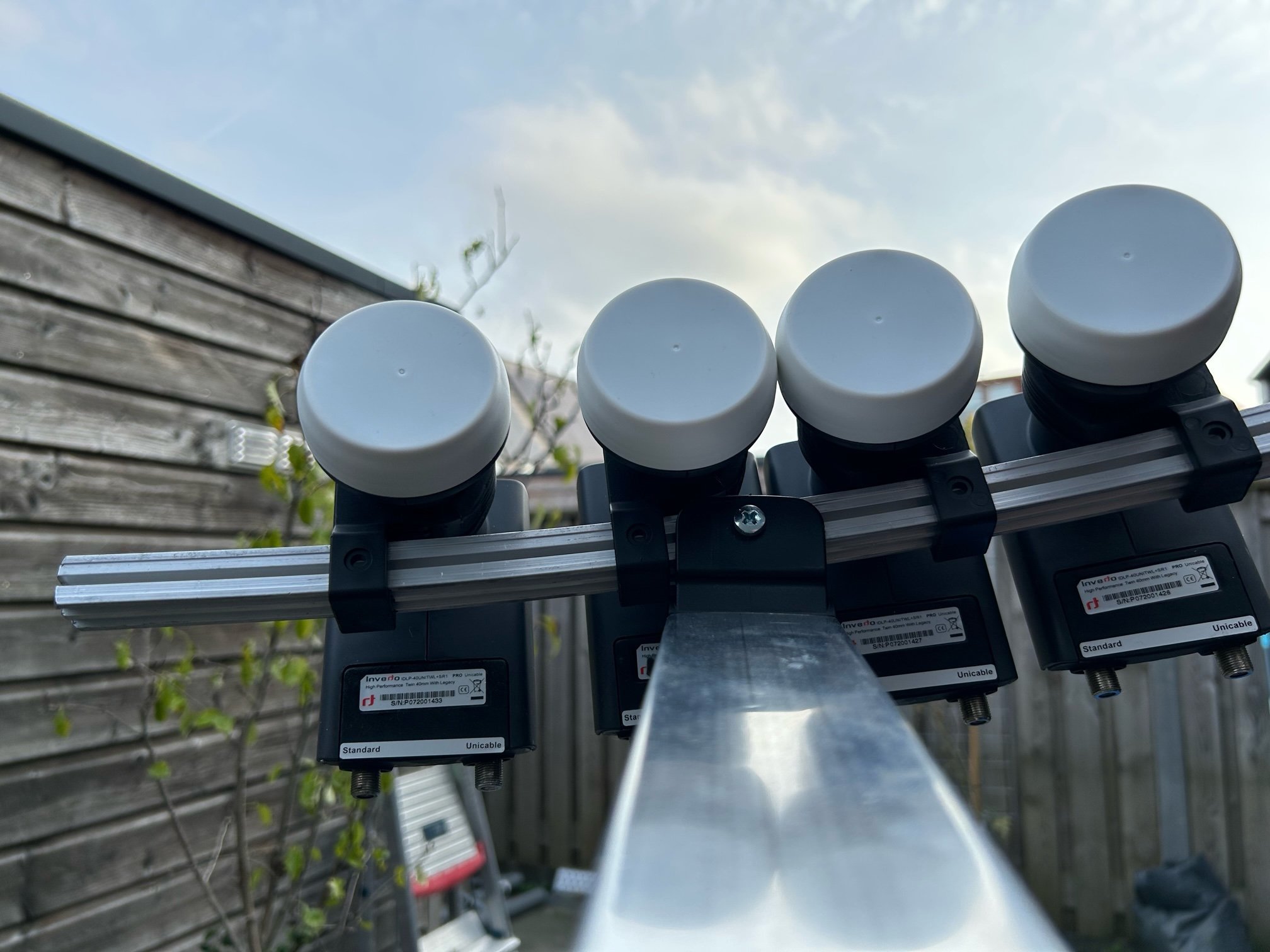

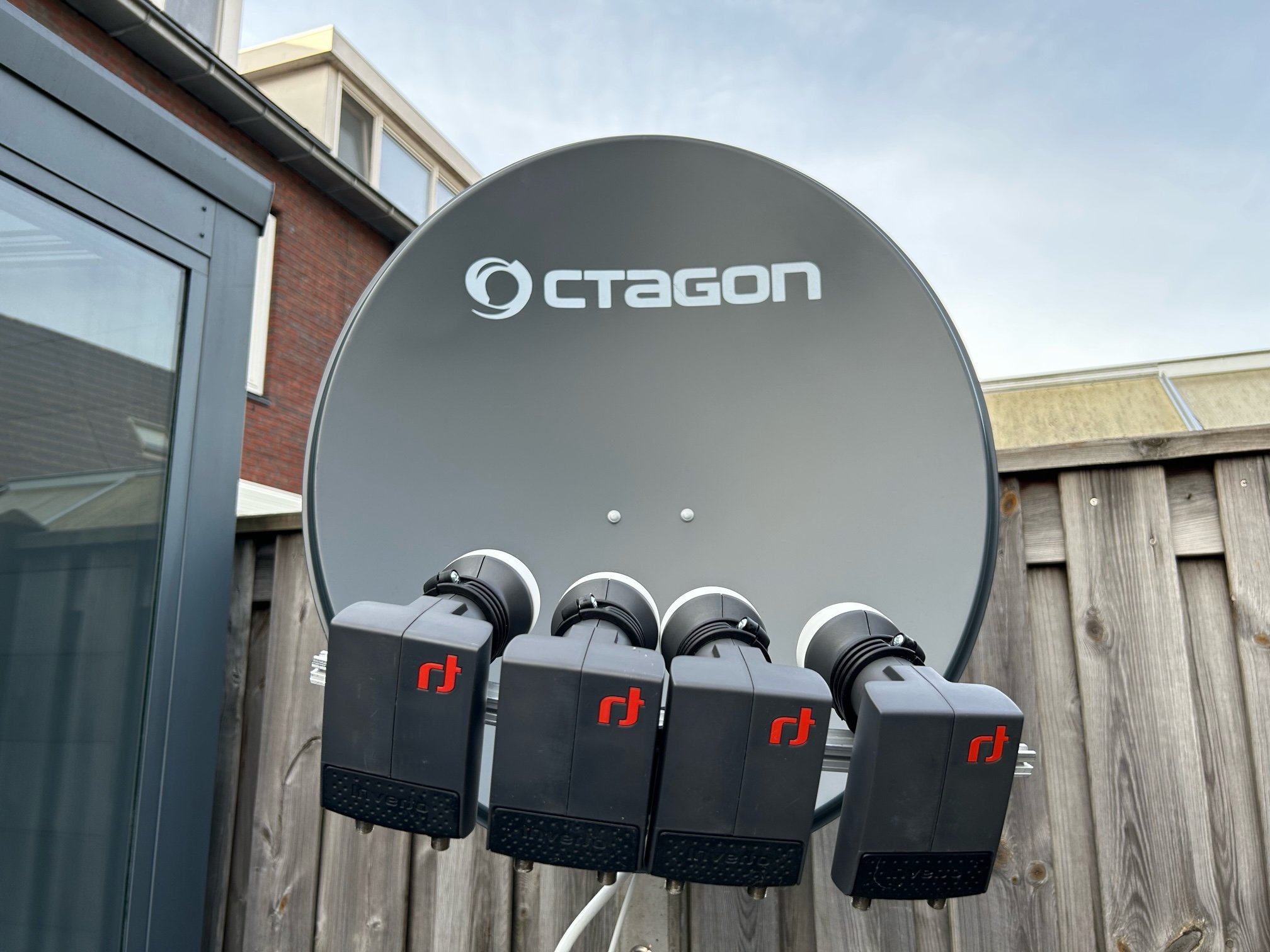

Bijgaande een paar foto's:) letwel de lnbs zijn niet aangesloten. en dus ook niet uitgericht oid.









[Sprietje]

Beste Windhoos

Ja, je ziet het, een Sab multifeed rail past op een Octagon schotel.
Ach, veel van die schotels zijn allemaal hetzelfde alleen een andere naam erop.

Maar dan de afstand.
Duo-lnb's zijn niet voor niets gemaakt. Om voldoende ruimte te hebben voor normale lnb's, heb je ongeveer een schotel nodig van 100cm (breed).
Bij deze schotel moet de h.o.h.-afstand tussen de Astra 19,2 en 23,5 44,5mm zijn. Dan staan ze nu 12,5mm te ver uit elkaar.
Je kunt een Triax 88 (oud model) of Triax 100 (nieuw model) nemen. Dan hoef je alleen maar een beetje te smokkelen tussen de Astra 23,5 en 19,2. De 23,5 zet je precies op zijn plek, de 19,2 komt er dan 4mm naast te staan maar dat merk je bijna niet aan het sterke signaal van de Astra 19,2.
Wil je helemaal niet smokkelen, dan zou je  een Triax 110 kunnen nemen.





2 oktober 2023 aangepast door Sprietje

[Windhoos]

2 minuten geleden, Sprietje zei:

Beste Windhoos

Ja, je ziet het, een Sab multifeed rail past op een Octagon schotel.
Ach, veel van die schotels zijn allemaal hetzelfde alleen een andere naam erop.

Maar dan de afstand.
Duo-lnb's zijn niet voor niets gemaakt. Om voldoende ruimte te hebben voor normale lnb's, heb je ongeveer een schotel nodig van 100cm (breed).
Bij deze schotel moet de h.o.h.-afstand tussen de Astra 19,2 en 23,5 44,5mm zijn. Dan staan ze nu 12,5mm te ver uit elkaar.
Je kunt een Triax 88 (oud model) of Triax 100 (nieuw model) nemen. Dan hoef je alleen maar een beetje te smokkelen tussen de Astra 23,5 en 19,2. De 23,5 zet je precies op zijn plek, de 19,2 komt er dan 4mm naast te staan maar dat merk je bijna niet aan het sterke signaal van de Astra 19,2.
Wil je helemaal niet smokkelen, dan zou je  een Triax 110 kunnen nemen.

Wat je ook kunt doen is andere lnbs van Inverto nemen, de Inverto ultra PLL. Die hebben maar een kopdiameter van 48mm en die passen wel op deze schotel. Alleen tussen de Astra 23,5 en Astra 19,2 moet je 3mm smokkelen.



Dan haal ik donderdag een nieuwe triax 110 op:), wil niet lopen klungelen. De winterdagen treden straks weer op en de stack moet het dan goed doen:)

Bedankt voor de informatie, als ik de nieuwe schotel heb meldt ik het hier. Ik zou het zeer op prijs stellen als je de maten dan kunt uitrekenen voor mij.



Wat betreft de multirail zelf? kan deze sab rail ook op een triax 110?



thx.

[Sprietje]

Ja, die past daar ook op.

[Windhoos]

4 minuten geleden, Sprietje zei:

Ja, die past daar ook op.

super, ik las alleen dat de elevatie dan niet helemaal meer "synchroon" loopt. Maar dat scheelt dan hoef ik geen andere rail aan te schaffen:)

[Sprietje]

Klopt, de lnb's komen iets hoger te staan waardoor de elevatieschaal 1 of 2 graden afwijkt.

[Windhoos]

2 minuten geleden, Sprietje zei:

Klopt, de lnb's komen iets hoger te staan waardoor de elevatieschaal 1 of 2 graden afwijkt.

Nouja dat is makkelijk te compenseren.

[Sprietje]

Beste Windhoos



Je hebt 4 unicable-lnb's op een schotel staan om de Hotbird en Astra 1-2-3 te ontvangen met Unicable. Hoe had je dat willen doen?



[Windhoos]

Ik heb een quad tuner, per lnb met 1 coax naar binnen.

[Windhoos]

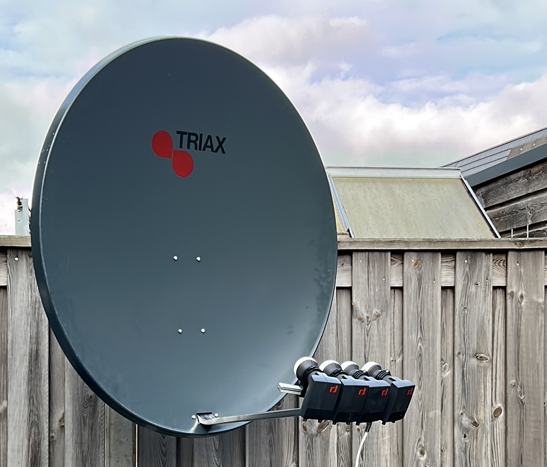

even een update, de schotel hangt (triax 110). nu de lnbs nog op de plek zetten. @Sprietje heb jij misschien de ideale maten voor mij?

alvast erg bedankt.





[Sprietje]

Ik heb het volgende voor je uitgerekend voor een Triax 110 voor Zwolle voor de 13-19-23-28:
- Zet de elevatie van de schotel zo, dat de bovenzijde van de rail in de richting van de schotel horizontaal staat
- stel de rail 10 graden schuin, d.w.z. de lnb van de Hotbird staat het laagste, die van de Astra 28,25 het hoogste
- monteer alle lnb's in de klem zodat de kop 5-6mm vrij van de klem staat
- zet de lnb-klem van de Astra 19,2 tegen de arm
- zet de Hotbird-lnb op 86mm van de Astra 19,2-lnb
- zet de Astra 23,5-lnb op 61mm van de Astra 19,2-lnb
- zet de Astra 28,35-lnb op 68mm van de Astra 23,5-lnb
d.w.z. gemeten van kuiltje tot kuiltje in de kap aan de voorzijde van de lnb
- stel de skew van de lnb's als volgt af:
a- skew Hotbird 13 op -2°
b- skew Astra 19,2 op -2°
c- skew Astra 23,5 op -5°
d- skew Astra 28,35 op -9°
d.w.z. gemeten t.o.v. verticaal, niet t.o.v. de rail
- stel de elevatie van de schotel in op 28,5 graden
- richt de schotel uit op de Astra 19,2 en stel de draairichting en elevatie bij totdat je maximale signaalkwaliteit hebt
- richt de schotel zonodig nog iets bij zodat je op de Astra 23,5 maximale signaalkwaliteit hebt
- de overige satellieten staan nu ook goed

De schuinte van de rail kun je op verschillende manieren op 10 graden afstellen.
a- met bijgevoegde hoek en een waterpas
b- met een electronische waterpas
c- met je mobile telefoon als je de waterpasfunctie hebt geïnstalleerd
