Zelf UTP netwerkkabels maken (Let op !)

[MySat]

Leer van mijn fouten..... <img src="/ubbthreads/images/graemlins/lezen.gif" alt="" />



Met zo'n 15 jaar IT-ervaring achter mijn kiezen, denk je dat je het zo ongeveer wel weet <img src="/ubbthreads/images/graemlins/crazy.gif" alt="" />, en sla je bepaalde controles gewoon over. De vorige keer werkt het ook, en nu weer, dus ik doe het goed. FOUT !



In dit geval spreek ik over een zelf maken van UTP bekabeling. Ik doe dit inmiddels een jaar of 6 en de collega's zelfs al langer. Al die tijd zorgde ik ervoor dat de kabels netjes 1:1 waren en met natuurlijk het lipje van de connector aan de juiste kant. Altijd werkte het. Soms had ik wel eens problemen met mijn bekabeling, vooral bij het copieeren van bestanden over het netwerk van 4GB of groter. Tja, zal wel aan Win2k liggen.... Nietmand herkende dit specifiek probleem en natuurlijk refereerde iedereen aan het NTFS systeem dat wel bestanden groter dan 4 GB aan kon. Uiteindelijk lukte het om het bestand over te zetten met een FTP sessie en mijn probleem was dus opgelost....



Totdat ik een keer bezig was met een netwerkbekabeling uitbreiding op een andere lokatie. Weer netwerkproblemen tussen het nieuwe station en de rest. Een korte, bestaande, kabel ertussen en het werkte wel. Mijn kabel, reeds weggewerkt in kruipruimtes en plafonts, werkte dus niet. Als test ter plekke een kabel gemaakt van gelijke lengte en deze had hetzelfde probleem. dan is het tijd voor de RTFM of www.google.com.



Thuis aangekomen werd het al snel duidelijk dat ik de kabels al die tijd verkeerd maakte. Terug aangekomen op de lokatie de connectoren opnieuw geplaatst en binnen 5 minuten het gewenste resultaat !



[color:"red"] Conclusie: Een werkende UTP kabel is niet per definitie altijd goed qua pin-layout. DIT KAN DUS LEIDEN TOT DE MEEST WAZIGE PROBLEMEN, DIE NIET TE HERLEIDEN ZIJN. Controleer dus altijd of je de juiste volgorde hebt of indien je dit ter beschikking hebt, gebruik een professionele kabel tester !!! [/color]



Foute pin-layout (die dus vaak toch werkt !):



1 - 1 blauw

2 - 2 blauw-wit

3 - 3 oranje

4 - 4 oranje-wit

5 - 5 groen

6 - 6 groen-wit

7 - 7 bruin

8 - 8 bruin-wit



Enige juiste:



1 - 1 blauw <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

2 - 2 blauw-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

3 - 3 groen <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

4 - 4 oranje-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

5 - 5 oranje <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

6 - 6 groen-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

7 - 7 bruin <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

8 - 8 bruin-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />



Hopelijk maken jullie niet de fout die ik slechts jaren gemaakt heb ;-)





[prutsie]

Inderdaad een veel voorkomende fout. Hier staat erg duidelijk en goed uitgelegd hoe het wel moet, en ook een stukje uitleg waarom het zo moet en niet anders.

In principe maakt de volgorde van gebruikte kleuren niets uit zolang je de aderparen (getwiste aders met hoofdkleur/hoofdkleur+steunkleur) maar goed aansluit.



Peter.

[TCDD]

Op een school waar ik een project draaide vielen steeds misterieus servers uit de lucht. Bleek te komen door de zelfgemaakte patchkabels waarvan de draden niet ver genoeg in de connector waren geschoven. Kabels hingen zonder rangering naar beneden...

Veel bedrijven denken te kunnen besparen op patchkabels etc. maar reken de kosten van downtijd en het oplossen van problemen zoals hier beschreven maar eens uit.

Kabels kun je alleen goed testen met een professionele meter die test op overspraak, demping, impedantie etc. Perfecte link trouwens! <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[-= [ Appien ] =-]

Dat met getwiste aders is heel belangrijk. Hetzelfde heb je ook vaak met telefooncentrale's (systeemtoestellen), als men alle 4 draden gebruikt heb je ook kans op storing. Omdat de overige 2 draden als een antenne gaan fungeren.

[Gast]

Hallo MySat



In dit geval spreek ik over een zelf maken van UTP bekabeling. Ik doe dit inmiddels een jaar of 6 en de collega's zelfs al langer. Al die tijd zorgde ik ervoor dat de kabels netjes 1:1 waren en met natuurlijk het lipje van de connector aan de juiste kant. Altijd werkte het. Soms had ik wel eens problemen met mijn bekabeling, vooral bij het copieeren van bestanden over het netwerk van 4GB of groter. Tja, zal wel aan Win2k liggen.... Nietmand herkende dit specifiek probleem en natuurlijk refereerde iedereen aan het NTFS systeem dat wel bestanden groter dan 4 GB aan kon. Uiteindelijk lukte het om het bestand over te zetten met een FTP sessie en mijn probleem was dus opgelost....





Heb Je in die 6 jaar niet een keer met een 1MB netwerk gewerkt?

Want dan wordt je met dit soort grappen meteen afgestraft.

Dan werkt het niet slecht, maar dan werkt het helemaal niet.



Groetjes Sjefke..



[MySat]

Sjefke,



Da's verrekte lang geleden...... maar inderdaad daar was het nog erger. Maar wie gebruikt dit nu nog ? Sprak laatst wel iemand die zijn radiogolven verkeerd om aangesloten had en dus een soort knoop in zijn wireless verbinding had. <img src="/ubbthreads/images/graemlins/laugh.gif" alt="" />Resultaat: Op het punt waar de knoop optrad ontstond een magnetron-achtig effect op. Daar de knoop zich boven z'n auto hing, lichtte dat ding 's nachts zo erg op, dat de buren er niet van konden slapen.



Ook hier oppassen dus <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />

[Gast]

Ik ken wel al die verhalen,



En wat dacht je van die connectors voor felxibiel en voor kabel.



Je krijgt dan ook de vreemste dingen waneer je een pulg voor kabel op een snoer aansluit <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />.



Oja, exploler in win98 kan zelfs geen bestanden kopieren die groter zijn dan 2gb. Bil Gates toch <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />.

[Snurker]

Citaat:

Foute pin-layout (die dus vaak toch werkt !):

1 - 1 blauw
2 - 2 blauw-wit
3 - 3 oranje
4 - 4 oranje-wit
5 - 5 groen
6 - 6 groen-wit
7 - 7 bruin
8 - 8 bruin-wit

Enige juiste:

1 - 1 blauw <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
2 - 2 blauw-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
3 - 3 groen <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
4 - 4 oranje-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
5 - 5 oranje <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
6 - 6 groen-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
7 - 7 bruin <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />
8 - 8 bruin-wit <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

Hopelijk maken jullie niet de fout die ik slechts jaren gemaakt heb ;-)

Geschreven door MySat op 25 juni 2003

Even een technische uitleg voor de lezers die het niet helemaal begrijpen.

Je moet eerst weten welke Pinbezetting er werkelijk nodig is voor zenden en ontvangen.

(1 en 2) zijn voor zenden en (3 en 6) voor ontvangen.
Als je op de verkeerde tekening kijkt dan zie je (1 en 2) beide met blauw en dat is goed mogelijk, maar voor (3 en6) gebruikte hij de oranje en de groen/witte kabel en dat is dus volslagen fout ( De werkende kabels moeten getwist zijn voor een correcte werking)

Bij de goed werkende tekening kijkt zitten aansluiting (1 en 2) hetzelfde als bij tekening 1, maar (3 en 6) zitten nu beide aan de getwiste groene kabel en dat is correct.

De juiste kleurcode voor 1 op 1 UTP catagorie-5 kabel is navolgend. Van snoerzijde gezien met het lipje naar beneden zit no. 1 links.
1=Rood/wit, 2=Rood, 3=Groen/wit, 4=Blauw, 5=Blauw/wit, 6=Groen, 7=Bruin/wit, 8=Bruin

Het is wel zo handig als iedereen de standaard hanteert.

Snurker (gaat sneller door de draad, dan door de lucht) <img src="/ubbthreads/images/graemlins/xyxthumbs.gif" alt="" />

[TCDD]

Snurker, jouw kleurcodering komt mij niet bekend voor, hoe kom je hieraan? Zie ook de bijgesloten plaatjes met kleurcoderingen.



346769-Kleurcoderingen.zip

[MySat]

Snurker/TCDD



Bedankt voor jullie toevoeging. Het plaatje maakt een hoop duidelijk. Indien een ieder de kabel layout 1,2 of 4 gebruikt (gezien vanaf links), dan is ie goed.



Ik sluit me aan bij snurker om dan maar gelijk effe de standaard kleuren te gebruiken, wat overigens niet resulteert in een BETERE werking ;-)



MySat



[Snurker]

Ja ja ....ik heb het alweer begrepen



Mijn gegevens hebben 3 bronnen



1. De Casema (installatie van de UTP kabel)

2. Het Black Box bestelboek van http://www.***********.nl zie blz 155 van boek 98/99

3. Van de advies site http://home01.wxs.nl/~wyoming/intranet/files/rj_45.html



Als je de adviezen daar doorleest...vertellen ze tevens dat er inderdaad geen vaste kleuradviezen zijn, als de getwiste draden maar op de juiste aansluitingen zitten.

We hebben hier bij in Europa dus stilletjes een kleuren-standaard gecreërd.



Snurker (een antwoord van de een is een vraag voor de ander) <img src="/ubbthreads/images/graemlins/disc.gif" alt="" /> <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" /> <img src="/ubbthreads/images/graemlins/regels.gif" alt="" /> <img src="/ubbthreads/images/graemlins/lezen.gif" alt="" /> <img src="/ubbthreads/images/graemlins/loep.gif" alt="" /> <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



[TCDD]

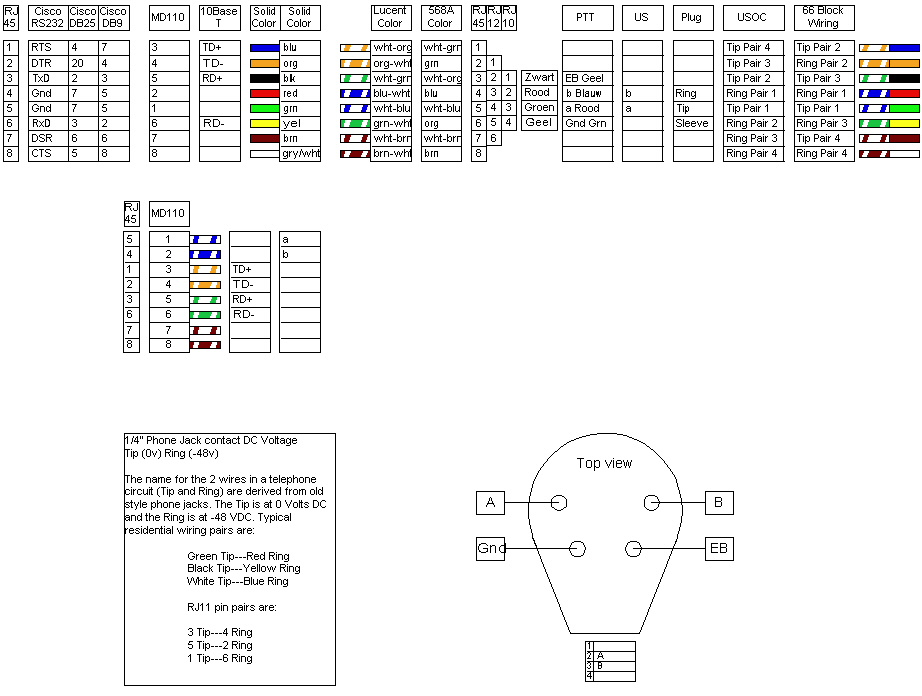

Het probleem is inderdaad dat er vele standaarden zijn, het maakt eigenlijk niets uit welke je kiest zolang de aderparen maar in de hier eerder gegeven volgorde worden gemonteerd. Ik vond nog een overzichtje wat ik ooit heb gemaakt, zie bijlage. Telefoniegegevens onder voorbehoud, hierover vind ik veel tegenstrijdigheden.

Op de site van de Rijksgebouwendienst kun je trouwens het Handboek universele bekabeling vinden; hierin staan geen kleurcoderingen maar wel veel gegevens over het aanleggen en testen van data- en stambekabeling.

[MySat]

Eind goed al goed ;-) Ik ben gewoon blij dat iedereen zijn kennis hier bij schrijft, want dat maakt deze draad compleet, completer, en dus gewoon AF.



Bedankt allemaal.



MySat





Met z'n alle weten we meer dan wij denken. En dat was ook de opzet. En die opzet is geslaagd.

[cobes]

Een kennis van mij heeft mijn kabels gemaakt, moest 1 op 1 wist hij te vertellen, had ook een leuk metertje waarvan de lampjes dan omstebeurd gaan branden. en dan zou het goed zijn.



maar als ik dit zo lees klopt dat dus niet, en gaan extra grote bestanden onnodig traag? <img src="/ubbthreads/images/graemlins/kweetniet.gif" alt="" />

[Gast]

het is niet af hankelijk of een metertje leuk is maar of de prijs van dat metertje leuk is ons bedrijf legt af en toe ook wel netwerken aan maar het is economisch niet interesant om een goede meter aan ter schaffen (moet natuurlijk uiteindelijk wel een keer terugverdient worden)

en met een goede meter kun je de snelheid over een netwerk meten en ook hoe lang een kabel is kan die vrij nauwkeurig aan geven maar ja je kunt natuurlijk niet alles hebben
