Hyunday magic

voeding dst 5816/33e

Aanbevolen berichten

Ik heb hier een voeding waar een kat zijn natte behoefte in heeft gedaan en doet dus niets meer.



De schakel fet lag er uit en is vervangen.



Ik heb als voedings spanning op het ic 1.6 volt staan.

Dit lijkt me te weinig. Het is niet zo dat het ic te veel stroom trekt, want zonder ic staat op de aansluiting nog steeds 1.6 volt. Op de onder zijde van de print zit q133 die er ook iets mee te maken heeft, maar ik kan niet zien wat voor type dit zou kunnen zijn.



Suggesties?



Magic

Deel dit bericht


Link naar bericht
Delen op andere sites

Bah!



Heb je wel een fet met geisoleerde behuizing gepakt? Als de achterzijde van metaal is en contact maakt met het koelframe gaat het ook goed fout.



Ik heb ook al eens meegemaakt dat er wat SMD weerstanden uitlagen.

Deel dit bericht


Link naar bericht
Delen op andere sites

Ik heb de juiste fet met isolatie gebruikt, dus geen sluiting. Op een een of ander manier is de voedings spanning voor het ic gewoon te laag (1.6V)



magic

Deel dit bericht


Link naar bericht
Delen op andere sites

Controleer in ieder geval de SMD weerstandjes onder het IC... ik heb al eens gehad dat het R'etje voor de voedingsspanning eruit lag, door een soortgelijke oorzaak.

Deel dit bericht


Link naar bericht
Delen op andere sites

Bedankt Murdock,



Ik zal eens onder het gemak van een loeplamp de waardes achterhalen en vervolgens door meten.

Dit zal wel niet meer voor het weekend lukken.



Ps is er ook ergens een schema van deze voeding te vinden?

Dit veraangenaamd het foutzoeken behoorlijk.



I'l keep you posted.



Magic

Deel dit bericht


Link naar bericht
Delen op andere sites

Ik heb een werkende 5816/33e

Als je vragen hebt over bepaalde onderdelen wil ik hem wel openmaken en de juiste waarde opzoeken ( indien dit mogelijk is ).

Deel dit bericht


Link naar bericht
Delen op andere sites

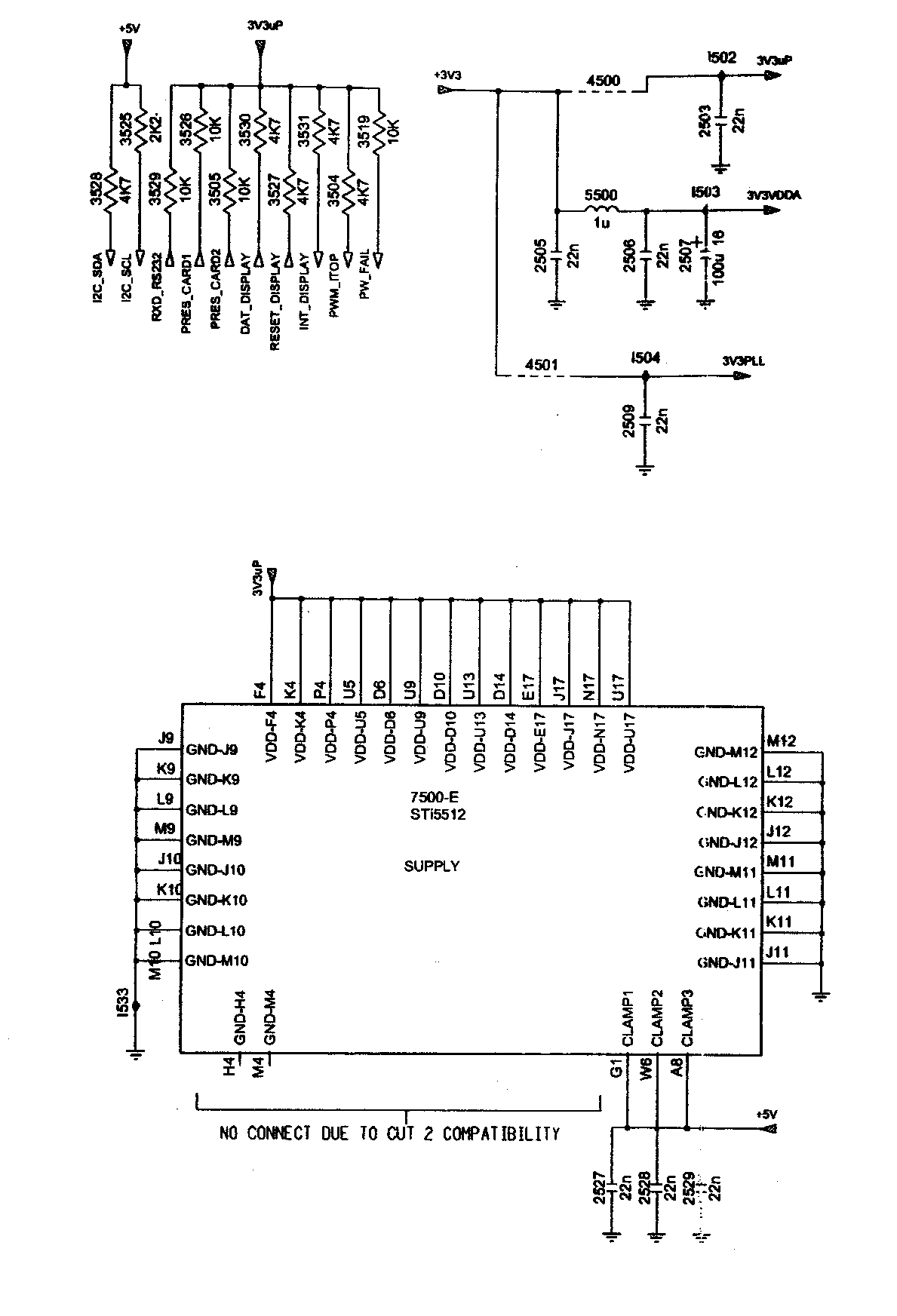

Dit schema vond ik op het intenet, misschien dat je hier iets aan hebt.



Greetz, comtech.


Deel dit bericht


Link naar bericht
Delen op andere sites

Bedankt Frans, maar dat lijkt me niet nodig. voor het herkennen van de waardes is alleen maar licht en een goede loep nodig. gelukkig piste die kat geen zoutzuur <img src="/ubbthreads/images/graemlins/biggthumpup.gif" alt="" />



En Comtech deze tekeing had ik al bij M-Z gezien, maar dit zijn meer de logica spannings aansluitingen op het main board en niet van de voeding zelf.



Desondanks bedankt voor de support. Ik hoop in het weekend er mee verder te kunnen



Greeeetzzzz

Magic
