[Strong] Gaarne uitleg over enkele aspecten SatTracker.

[Con]

In SatTracker zijn een aantal zaken voor mij wazig.

Wie kan antwoord geven op de volgende vragen?





Onder J (switch nr) is mij niet duidelijk wanneer je

wat in moet vullen.



Dit geldt ook voor M (Commutation).



Deze 2 onderdelen worden (voor mij) matig uitgelegd in SatTracker 1.0.



HG CC



PS Misschien hoort dit beter thuis bij de Strong?

[friendlyguy_100]

Con, dan zal ik eens beginnen.



J: voor als je een 4 kanaals disecq switch hebt. Dan kun je 4 lnb aan je receiver hangen. Moet je wel uit deze lijst de 4lnb/sats aangeven. Je noemt ze van A tm D. Dit gebruik je ook als je een monoblok hebt. Dat is 1 blok, met 2x LNB. Dan is de ene A en de ander B



M: Hoe moet de communicatie zijn van de Receiver naar de LNB / Disecq switch. Een monoblok bv wordt vaak aangestuurt door Toneburst, er wordt een krachtige toon over de coax gestuurd, en daardoor weet het monoblok/disecq switch of hij A of B moet doen. Inderdaad met toneburst heb je 2 mogelijkheden Hoog of Laag. Maar als je 4LNB systeem hebt, heb je dus een probleem. Daardoor kan er ook iets gedaan worden met On/Of knop op je afstandsbediening. Dan wordt de Hoog/Laag gecombineerd met een on/of signaal. En zo heb je 4 mogelijkheden voor de 4 LNB die je bij J een bepaalde letter hebt gegeven. Een andere mogelijkheid is de communicatie via het pure disecq protocol. Als je receiver het kan, en je motor/switch, dan is het goed. Is de betere variant. Voor motors kun je trouwens nog verder naar USUALS. Maar dat kan de strong (nog) niet.

[Con]

Kijk, dat zijn berichten, dank je wel.

Je doet je naam weer eer aan.



HG CC

[Gast]

Mij is nog iets anders niet helemaal duidelijk:

Waar zijn Frequentie en LNB OL precies voor?

Ik neem ze nu altijd maar over van bestaande kanalenlijsten, maar ik weet wel dat als ik ze verander de signaalsterkte-meter vaak naar 0 gaat.

[Smurf]

uhm geen idee hoe het precies heet, maar ik denk dat je de OL van de LNB als midden frequent moet zien, heb je nodig omdat je een hoog en laag freq bereik hebt, dus ook een hoog en laag midden frequent.

komt neer op zoiets als dit:



Freq transponder - LO LNB = Freq. Tuner



meestal zijn de Freqenties van de LNB 10.600 en 9.750 maar dat kan wisselen meen ik.



verder moet de Freq transponder - OL LNB binnen het bereik van je tuner blijven

die gaan meestal van ca. 950 tot 2150 Mhz (uit mijn hoofd)



Net even een nieuwe LNB erbij gepakt en daar staat dit op:



Single Universal LNB IP401

laag bereik: 10.7 - 11.7 GHz (LO = 9,75 GHz) => tuner 950 - 1950 Mhz

hoog bereik: 11.7 - 12.75 GHz (LO = 10.60 GHz)=> tuner 1100 - 2150 Mhz

[John van Dreumel]

Hi,



Ik heb volgende configuratie. Thomson / Strong 8100 met sattracker 1.7 FW.

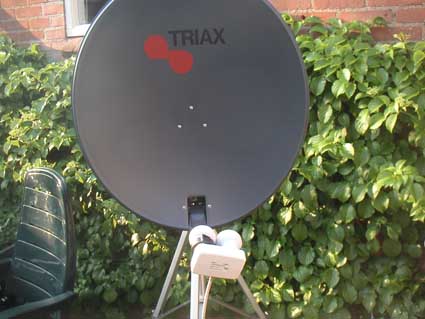

1. Monoblock met alternatieve opstelling. A=Astra B=Hotbird Zie foto 1. Uitgericht op Astra.

2. Aangepaste settingslijst waarin e.e.a. op de juiste wijze heb gewijzigd in edstrong.



Dit werkt prima.



Nu wil ik dezelfde ontvanger aansluiten op een normale monoblock, dus Astra=B Hotbird=A Dit wijzig ik dienovereenkomstig in de settingslijst in de antenneinstelling. Om dit op de juiste manier te checken moet ik de monoblock 180gr om z'n as draaien met de aansluiting naar boven dus, en uitrichten op hotbird. I.v.m. een testopstelling kan dit wel even.



Dit werkt dus niet. Ergens doe ik dus iets fout, maar wat?



Ik heb e.e.a. ook al geprobeerd bij een kennis die een "normale" monoblock heeft hangen en daar werkt de aangepaste settingslijst ook niet.



Ergens in de aangepaste settingslijst zal ik wel een fout maken, maar waar weet ik niet. Ik heb dit meerdere malen op een philips gedaan en dit werkt prima. Gaat er iets in edstrong fout of heeft iemand suggesties? Dit gaat mijn logica te boven.



Greetz



John

[John van Dreumel]

Hier ook nog een afbeelding van mijn instelling zoals ze goed werken.



Als ik ga stoeien met de settings levert dit ook geen resultaat op. Toneburst + disecq of enkel disecq. Het maakt niets uit. Zo'n beetje alle variaties al geprobeerd zonder resultaat.



John

[Con]

Ik denk, of je daar wat mee opschiet weet ik niet, dat jouw instellingen

goed staan. En bij de wisseling zoals jij omschrijft de LNB's niet goed

zijn afgesteld.



Meer als A en B hoef je in mijn beleving niet om te draaien in de firmware.



Wel is het zo wanneer je gaat voor Astra en Hotbird staan de LNB's (globaal op

de zelfde hoogte. In jouw plaatje zie ik duidelijk verschil tussen de 2 LNB's.

Dat is op zich vreemd want deze satellieten staan globaal op dezelfde "hoogte"





HG CC

[John van Dreumel]

Hi Con,



De instellingen, daar was ik eigenlijk ook al van overtuigd dat deze goed stonden. Vanuit deze testopstelling heb ik even snel een statiefje opgsteld. Vermoedelijk als ik ga meten moet ik e.e.a. zuiverder afstellen.



Dat zou kunnen verklaren waarom ik bij die kennis ineens beeld kreeg op de multivisions. Niet direct maar na een beetje zappen. Verder niets.



Misschien staat hij bij hem net te kritisch voor deze ontvanger. Hij heeft doorgaans een philips eraan. Het vervelende is, dat het allemaal misschien is, maar het lijkt er wel op.



Ik zal eens kijken of draaien van zijn opstelling wel beeld geeft.



Voor wat betreft jouw opmerking over de hoogte van de ene t.o.v de andere LNB. Hotbird staat echt ietsje hoger in de baan om de aarde dus moet die LNB in mijn opstelling echt ietsje lager. Dat is ook het basisprincipe van de monoblock.



Bedankt voor je reactie. Ik zal hem eens wat kritischer uitrichten.



Greetz



John

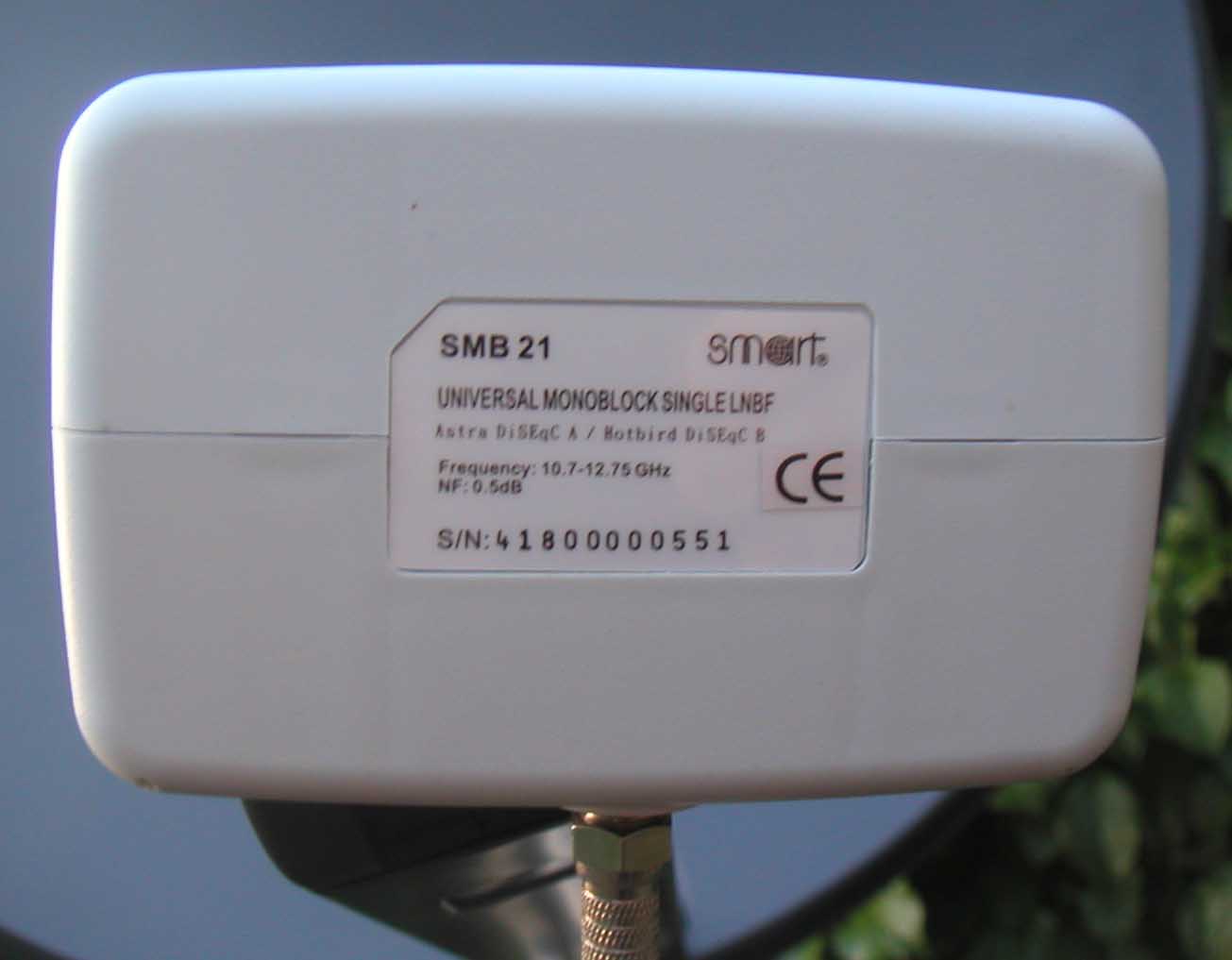

Hier nog een plaatje van de LNB.

[Con]

Beste John,



Ik heb even gekeken in het fantastische programma Gorbtrack.

Daaruit blijkt dat de 2 satellieten horizontaal 6º uit elkaar

staan en in hoogte scheelt dat globaal 1º. Op de afstand waarbij

de schotel staat ten opzichte van de satelliet is dat griezelig weinig.

Dus dat is nauwelijks een verschil. Wel is een tweede factor

van betekenis; hoe de LNB's in de schotel "kijken" (allemaal

erg plastisch uitgedrukt misschien). Als je een LNB uit het midden

van de schotel situeert dan verandert uiteraard ook de hoek

van die LNB tenzij je die LNB hoger of lager zet. (Denk aan

kromming van de schotel. Dit geldt ook voor de horizontale "look".



Maar in ieder geval goed weer gewenst bij het uitrichten.



Kijk ook even bij; Astra en Hotbird

[John van Dreumel]

Hi Con,



Aan het weer heeft 't zeker niet gelegen. Dat is nog steeds prima de luxe hier in Wijchen. Ik heb m'n "voorhuid" (op mijn hoofd he <img src="/ubbthreads/images/graemlins/grin.gif" alt="" />) al behoorlijk verknetterd. Ik heb niet zoveel gescherming namelijk. <img src="/ubbthreads/images/graemlins/loldev.gif" alt="" />



Een monoblock uitrichten komt toch net even iets secuurder uit dan een single LNB. Het bleek dus gewoon net even iets kritischer uitrichten te zijn.



Wat zo'n eenvoudig satfindertje al niet kan doen in dit opzicht. Dat bespaarde mij "kilometers" lopen tussen TV en schotel.



Probleem opgelost. Ik heb gelijk maar even een aanpassing gemaakt in Edstrong voor een standaard monoblock en voor deze voor wat betreft het uitlezen van de signaalsterkte.



Ook heb ik maar gelijk die schotel van mijn kennis ook even juist uitgericht. Hij ook weer blij. Bleek bij slechter weer geregeld uitval te hebben. Niet even vantevoren zeggen! <img src="/ubbthreads/images/graemlins/frown.gif" alt="" /> Dan had ik al meer geweten.



Nu nog op zoek naar de settings van Vreeswijk waar men geregeld over praat. Die ik nu heb is redelijk maar ik wil wel eens weten wat dan het verschil is met die van Vreeswijk. En anders ga ik gewoon zelf aan 't knutselen met edstrong. Prima tooltje.



Een zonnig weekend.



John

[Con]

John,



Globaal gezegd bevat de Vreeswijkkanalenlijst 27 satellieten

en die van Cobus 2 (Astra en Hotbird).



Voor de vreeswijk zie voorbeeld.





In de Vreeswijk zitten 311 Astra zenders en 593 Hotbirdzenders.

Daarentegen bij Cobus 216 Astra's en 258 Hotbird's.



Let wel deze aantallen zeggen niets over de kwaliteit van de geselcteerde zenders.



HG CC

[Gast]

Ik denk dat iedereen zijn eigen lijst moet maken want ook iedereen heeft zo zijn eigen voorkeur voor zenderlijsten.



ps dat wil niet zeggen dat ik er geen meer maak overigens.
