Tegelvoet en storm

[Mojo]

Op het moment ben ik bezig om een Gregoriaan schotel van 90 cm op het dak te gaan plaatsen. Hiervoor heb ik al een tegelvoet van 124x84 (4 tegels van 40x60 a 35kg) gelast van 5mm hoeklijn. De stellage die er op komt (heb behoorlijk wat afschot in het dak) zit ook wel snor. Moet het hele zaakje nog even goed in de verf zetten, zorgen dat ik weer 100% ben (ben herstellende van een operatie) en dan kan het feest beginnen.



Maar met de storm van de afgelopen week wordt ik toch een beetje wantrouwig of het allemaal wel gaat. Het heeft hier in Nijmegen behoorlijk gewaaid. Met name het balasten is voor mij een vraagteken. Je hoort en leest heel veel dat 4 tegels genoeg zijn. Voor het berekenen van de balast ga ik er van uit dat een tegel van 40x60x5 33 kg weegt. In mijn geval heb ik grindtegels dus tel ik er 2 kg bij dus kom ik op 35kg per tegel.



Dus hier mijn vraag en verzoek om jullie ervaring te posten met een tegelvoet voor 4 tegels van 40x60 icm een schotel van 90cm of 100cm op een plat dak, op 6 meter hoogte waar de wind vrije speling heeft. Met name het aantal tegels is een behoorlijk vraagteken voor mij. <img src="/forums/images/graemlins/confused.gif" alt="" />



PS ben tot Zondag niet online dus kan eventuele vragen niet beantwoorden.

[Henksat]

Ik heb 2 weken terug een Wavefrontier op een plat dak geïnstalleerd, ook op een plaats waar de wind vrij spel heeft. Ik heb hier ook een 40x60 tegelvoet gebruikt voor 4 tegels, echter heb ik aan beide kanten er 2 extra bijgelegd.

Dat zijn er dus 8 in totaal. Dit heeft zicht de afgelopen weken zeer goed gehouden en geen krimp gegeven. Kan ook niet, want zelfs met spierkracht krijg je er geen beweging in, staat dus echt rotsvast.

[Gerdy]

Niet ongerust zijn Mojo: dat beweegt voor geen milimeter!

[John van Dreumel]

Hi Mojo,



Eerder had ik een 1.20 m KPN schotel op mijn schuurdak staan. Deze heeft destijds sowieso al een jaar of 8 gestaan meen ik. Dezelfde tegelvoet staat nu nog, alleen met een 78 cm Triax, die overigens binnenkort verwijderd gaat worden i.v.m. de wavefrontier.

In totaal staat die tegelvoet iets van 12 jaar rotsvast en de wind heeft vrij spel gehad hier.



Dus maak je geen zorgen. Overigens heb ik wel momenten gehad dat ik mij afvroeg of hij 's avonds nog zou staan na een pittige storm. Nooit een probleem geweest. <img src="/forums/images/graemlins/grin.gif" alt="" />



Greetz



John

[cookie monster]

Indertijd had ik een 185cm op een 3m mast !! De mast had wel

3 steunpaaltjes als voet , deze stonden los op de grond !!

Ik heb toen zelf nog 3 steunpalen er bij aan gemaakt , en iets hoger er aangelast (met hulp van een buur) !! Ik heb dan wel

die 3 paaltjes in een klein beetje beton (5cm dik , 40cm²) gegoten !!

Vollen bak storm , de mast gaf geen kik gegeven , wel de motor <img src="/forums/images/graemlins/frown.gif" alt="" /> ,

want stond die 40,5°W , na een hele zware westen storm ,

stond die +/- 37,5°W

[tfh]

Citaat:

Ik heb 2 weken terug een Wavefrontier op een plat dak geïnstalleerd, ook op een plaats waar de wind vrij spel heeft. Ik heb hier ook een 40x60 tegelvoet gebruikt voor 4 tegels, echter heb ik aan beide kanten er 2 extra bijgelegd.
Dat zijn er dus 8 in totaal. Dit heeft zicht de afgelopen weken zeer goed gehouden en geen krimp gegeven. Kan ook niet, want zelfs met spierkracht krijg je er geen beweging in, staat dus echt rotsvast.

Ik kan dit inderdaad bevestigen <img src="/forums/images/graemlins/wink.gif" alt="" /> Henksat heeft de boel hier met 8 tegels op het dak gezet en ondanks de flinke storm van afgelopen week niks gebeurd!
Gewoon 4 stuks tegel in de voet en op de buitenkanten nog 2 extra tegels er op: Die schotel gaat nergens heen, tot ik weer een keer verhuis (op zijn vroegst over 83 jaar oid...)

[Gast]

Ik heb een omgewaaide schotel gehad met een 1meter schotel en 6 tegels.

Nu heb ik al een flinke tijd 4 tegels met daar boven op 2 maal 20kg halterbanksschijven op liggen en nooit meer last gehad.



Maar die tegels van mij waren straattegels en die wegen zeker geen 35 kg.

Ik kan me trouwens ook niet voorstellen dat er tegels zijn die 35 kg wegen dan zit ik meer aan trottoirbanden te denken.



Citaat:

waar de wind vrije speling heeft



Die kon ik nog niet <img src="/forums/images/graemlins/tongue.gif" alt="" />



Maar je bedoelt waarschijnlijk dat de wind vrij spel heeft <img src="/forums/images/graemlins/laugh.gif" alt="" />

[F l i p p i e]

Ik heb hier ook een tegelvoet van 80x120 en daarin 4 grindtegels.

Tot nu toe nog geen problemen mee gehad, maar ik overweeg er 2 grindtegels bij te leggen.

Overigens, op de tegelvoet staat hier een Triax 88 op een moteq motor. Die motor moet vrij hoog bevestigd worden. Een stab motor kan een stuk lager gemonteerd worden en vanwege de kortere arm is dit wat gunstiger voor de wind.

Dus bevestig de schotel zo laag mogelijk op de mast.

De grindtegel heb ik een keer op de weegschaal gelegd en die wees 25kg aan.

[Gast]

De mijne staat op een tegelvoet met maar 4 30x30 betontegeltjes en die is nog geen cm verschoven.



Toch niet slecht voor een 1m schotel aan de friese stormachtige kust waar de ene na de andere boom het begeeft. <img src="/forums/images/graemlins/smile.gif" alt="" />

[gigantaandemuur]

Citaat:

Aha..kon je die niet meer opdrukken Alan

De conditie is dus ook niet meer wat het was

Jawel dat kon die wel maar hij vond ze te licht . Volgens mij zoals flippie ook al zegt wegen die grindtegels 25 kg en stoeptegels 30x30 wegen 10 kg

[Coszmo]

Citaat: Die kon ik nog niet



Getuigd ook niet van veel kennis van de Nederlandse taal



<img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" /> <img src="/forums/images/graemlins/grin.gif" alt="" />

[Mojo]

Citaat:

De grindtegel heb ik een keer op de weegschaal gelegd en die wees 25kg aan.



Ik heb em hier inmiddels ook even gewogen en de tegel weegt 26,3kg. Dit komt neer op 2200kg/m³. Dat kan ongeveer kloppen. Even gegoogled en: Volgens de betoncentrale is het soortelijk gewicht van beton 2200kg/m³ tot 2450kg/m³.



Mijn gegevens heb ik via een leverancier van mijn werkgever de tegels NIET. Daar zeggen ze dat hun tegel (glad) van 40x60x5 33kg weegt. Dat komt neer op 2750kg/m³. Ik ben er van uit gegaan dat dat dan voor alle tegels van dat formaat geldt. Morgen eens even de leverancier aan de tand voelen <img src="/forums/images/graemlins/tongue.gif" alt="" />.



(edit)

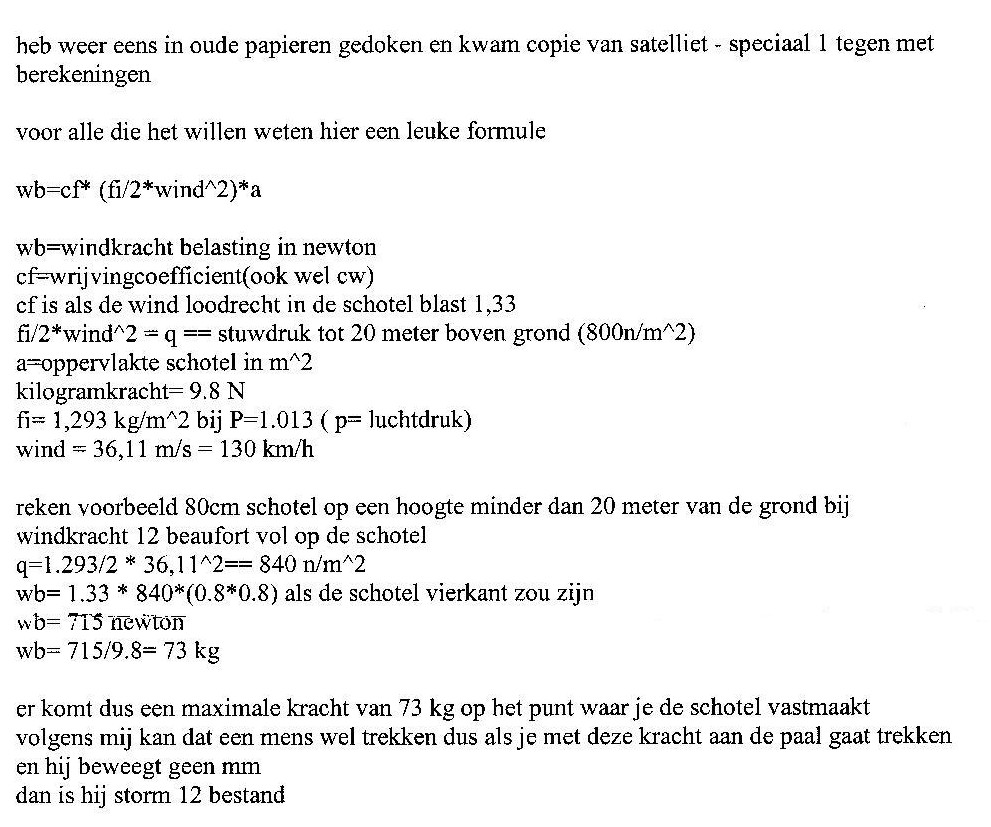

Ik kwam nog een rekenformule tegen die ik ooit eens ergens gedowload heb. Ik weet niet meer waar en wanneer dus mijn excuses als ik nu met andermans veren pronk.





[wammeswaggel]

Klopt helemaal, Mojo, dat artikel stond in een Elektuur-satelliet-special.

Ik heb 'm hier liggen en heb 'm de afgelopen dagen zitten

bestuderen, omdat ik mijn schotel ook op 't dak wil zetten.

Mijn schotel stond tot voor kort op mijn schuurdak en ik hield

toch een beetje mijn hart vast als het een beetje stormde.

Na lezing van dat artikel ben ik tot de volgende conclusies

gekomen:

-omwaaien zal de schotel niet, zeker niet als je de extra tegels

diagonaal ONDER de tegelvoet met keilbouten vast zet( je vergroot

daarmee het effectieve oppervlak van de voet)

-de voet zal eerder gaan SCHUIVEN door de windbelasting, daarom

ben ik van plan onder de tegels materiaal te leggen met een

grote wrijvingscoefficient(zoals rubberen tegels of zoiets)



Overigens moet je een schotel op een dak ALTIJD aarden.

[robpinball]

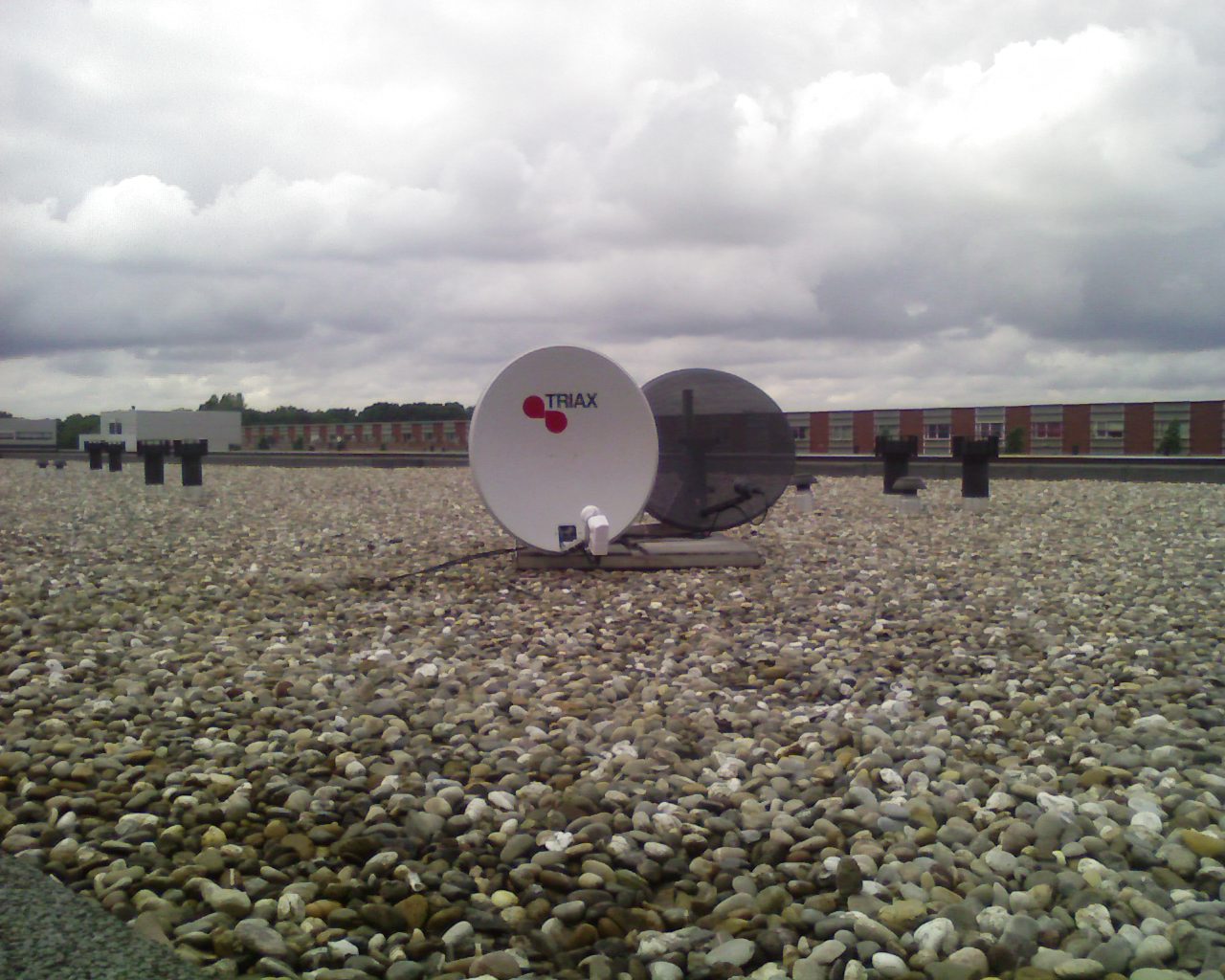

Hier foto-tje van 2 schoteltjes op een tegelvoet 4 tegels van 40x40.

triax 64 + twin lnb op astra1, en CD-(flut)schotelje op astra2.

[Mojo]

Citaat:

Klopt helemaal, Mojo, dat artikel stond in een Elektuur-satelliet-special.

Ik heb 'm hier liggen en heb 'm de afgelopen dagen zitten

bestuderen, omdat ik mijn schotel ook op 't dak wil zetten.





Ik weet alleen niet meer zeker hoe de oppervlakte te berekenen van een schotel (cirkel). Het is toch Pi (3,141)x straal (45 (de helft van 90cm))?!? <img src="/forums/images/graemlins/blush.gif" alt="" />
