Dupliceren van RC 433.92mhz bedienings unit

Aanbevolen berichten

Ik heb een rc 433.92mhz unit van een poortopener waarvan de producent failiet is en er is ook niks meer te vinden nu ik een 2de RC unit nodig heb. Iemand enig idee hoe de RC te dupliceren? Ik heb al 3 bedrijven benadert en die allemaal ja zeggen dat ze het kunnen en dan daarna niks meer van zich laten horen...

Deel dit bericht


Link naar bericht
Delen op andere sites

Hoe ziet dat ding er uit? Ik heb in het verleden heel wat van die dingen gebruikt en heb er nog wat liggen.



suc6



Gerrit B

Deel dit bericht


Link naar bericht
Delen op andere sites

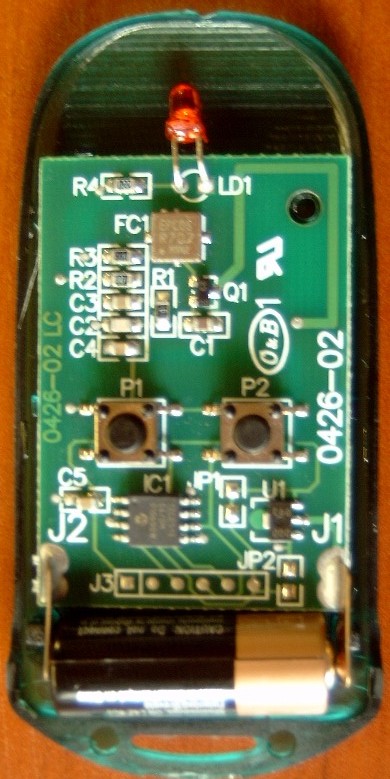

Hier is'tie:






Maar gebruikt dat ding geen kodes of zo? hoe krijg je dat dan overgezet?


Deel dit bericht


Link naar bericht
Delen op andere sites

Ja, dat ding gebruikt zeker een code.

De vraag is alleen hoe die code vastgelegd is.

Kun je het type van IC1 onderin de foto opgeven?

Zit er aan de andere kant van de print nog iets op J3 ?



Albert_H.

Deel dit bericht


Link naar bericht
Delen op andere sites

Nee de achterkant is alleen printplaat met wat verbindingen, J3 is dus leeg.

IC1 is: 12ce519 - 04/sm - 0106ggw

U1 is: dqd 093

FC1 is: epcos r707 m5n2

Deel dit bericht


Link naar bericht
Delen op andere sites

Die 12CE519 is een PIC processor van Microchip met een 16 byte eeprom in dezelfde behuizing. Als de copieer beveiliging van de micro niet ingeschakeld is zou het mogelijk kunnen zijn de eeprom uit te lezen en de inhoud in een andere eeprom te schrijven. Misschien is er een PIC programmer die de mogelijkheden daarvan af kan schatten. Je hebt in ieder geval de nodige programmeer apparatuur nodig. En natuurlijk een complete schakeling.



Albert_H.

Deel dit bericht


Link naar bericht
Delen op andere sites

Het gedeelte boven de drukknoppen is het zend gedeelte, met rechts boven de afgestemde kring op 433 Mhz <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

Het onderste ic zou je moeten clonen, maar dat zal niet simpel zijn <img src="/forums/images/graemlins/frown.gif" alt="" />

Deel dit bericht


Link naar bericht
Delen op andere sites

helaas, die wat ik hier heb liggen zijn wat ouder (toen was smd net in opkomst)

Vaak werkt e.e.a wel juist andersom. De zender stuurt gewoon een bepaalde code uit en die wordt herkent door de ontvanger (is dus al ingelezen en opgeslagen in het geheugen)

Als het een wat geavanceerder type is dan zal het dupliceren ook niet helpen, want vaak zijn dan zgn. rollingcodes toegepast om te voorkomen dat een grapjas om de hoek jouw signaaltje oppikt en in zijn eigen afstandbediening inleerd om zo ook zelf jouw apparatuur te kunnen bedienen.

Bij de geavanceerde types wordt dan ook vaak eerst de open code verstuurt en daarna een code waarmee voor de ontvanger wordt aangegeven "denk er aan de volgende keer zal de code op deze manier gewijzigd zijn"

heb je zo'n systeem dan kun je het wel vergeten om een extra zeder na te maken.

Het enigste advies wat ik je dan kan geven(en kon ook nog wel eens een stuk goedkoper zijn) gewoon nieuwe zend/ontvang unit op de bestaande apparatuur aansluiten kosten zo'n 150 euro voor een goede set, maar ze zijn er ook wel goedkoper/minder geavanceerd. Als een nieuwe set de oplossing zou zijn laat maar weten ik heb nog wel wat leuks liggen.



suc6



gerrit B

Deel dit bericht


Link naar bericht
Delen op andere sites

Hmmm, tnx iedereen, ik had zo al een vermoede dat het niet eenvoudig zou zijn. Is er geen uitlees apparatuur? ik snap wel dat dit allemaal niet de bedoeling is met klonen en zo maar je kon de RC's wel bijbestellen, dus hoe doet men dat dan (OLS?), er staat wel een 12 letter/cijfer ID kode op de achterkant. Dus dan is de vraag wie in NL levert dit soort RC's op basis van een OLS ID? (via PM graag als dit commercieel is) Een ander RC systeem inbouwen is niet egt een optie.

Deel dit bericht


Link naar bericht
Delen op andere sites

als het geen rolling code is , heb ik nog wel een leerbare ab liggen (wel voor 433mh) , werkt helaas niet altijd , maar je mag hem proberen.



laat maar ff weten.



ook kan ik die pic uitlezen als hij niet beveiligt is, en dus copieeren . maar dan moet je nog wel de rest van het circuit nabouwen.



grtx , arnold

Deel dit bericht


Link naar bericht
Delen op andere sites

Van velleman is er een setje ( 40 a 50 Euro ) van een zender en een ontvanger ( 2 kanaals zender/ontvanger ) welke je parallel over de drukknop binnen kunt zetten waardoor je de hele "oude" 433 Mc installatie niet meer gebruikt. Ook werken deze zendertjes met een rollende code






Code:
 Features    * two relay contact outputs    * transmitter included (optional extra : type VM108)    * toggle or pulse function selectable per output    * pulse function with turn off timer    * can learn a unique 32-bit code    * store up to 31 transmitters    * code memory can be erased for safety purposes    * LED indicators for outputs and functions    * special function in pulse mode: press both transmitter buttons at the same time to set the two outputs simultaneously    * suitable for various control applications: garage door, front or back door to your home, light, car...Specifications    * receiver:          o power supply: 9 to 12V AC or DC / 100mA max.          o relay contacts NO / NC: 3A each          o 433MHz operation          o selectable timers per output: 0.5s, 5s, 30s, 1min, 5min, 15min, 30min and 60min          o open field range of up to 30m          o on board antenna or external antenna          o dimensions: 100 x 82mm (3.9" x 3.2")    * transmitter:          o power supply: 12V battery type V23GA, GP23GA... (included)          o CE compliant with 433MHz norm          o 32 bit code generator          o over 1.000.000.000 combinations          o dimensions: 63 x 40 x 16mm (2.5" x 1.6" x 0.6")Files    * vellemanrfcrossreference.pdf    * usermanual_vm109_rev3.pdf    * ce_vm109.pdfStock Info    * Inner carton:    * Outer Carton: 32    * EAN Barcode: 5410329311995    * Packaging: Double Blister

Deel dit bericht


Link naar bericht
Delen op andere sites

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> Kijk das nog te doen kwa centen (aangezien de hele unit slechts 150 koste), alleen is er binnen geen drukknop, alles verloopt draadloos, dus mot ik uitzoeken waar de uitgang van het RF circuit op de binnenunit zit.

Deel dit bericht


Link naar bericht
Delen op andere sites

ja de huidige uitlezen is niet zo'n drama ook ik heb zo'n programmer maar vrijwel zeker is de fuse in de chip verbroken iets wat meestal in commerciele produkten het geval is dus uitlezen is niet te doen.
