Voeding TFT (Medion md41079) scherm defect, en nu....

[Gast]

zoals al eerder gezegd, heb je al contact gehad met de leverancier (*ld*)?

[xinetic]

Denk je dat dat nog zin heefd, nu de voeding deels is ge-explodeerd ;-(

[Gast]

kleine moeite, niet geschoten is altijd mis!!!!

nogmaals mijn collega kreeg een nieuwe voeding!

bonnetje bewaard? nog geen 3 jaar voorbij? altijd proberen!!!

[xinetic]

Hmm, bon/factuur is ook al niet meer te vinden.



Maar heb een foto gemaakt van de zichtbare defecte onderdelen.

Moet ff naar een andere elektronicazaak wand die hier in de buurt zit kan mij niet hiervan voorzien.



Dit zijn allemaal parts van in het primaire gedeelte van de voeding:





Linksboven - daar staat op K2996, wie weet hier een alternatief voor, voor het geval dat excact dezelfde niet verkrijgbaar.



Rechstboven - 2KBP06M, dit is geen probleem, gelijkrichter 2A 600V



Linksonder - Weerstand, maar ik weet niet hoeveel ohm, ik ken alleen maar weerstanden met 3 ringen, deze heeft er 5, oranje, blauw, zilver, goud, groen of andersom.



Rechtsonder - NTC, 13SP 005, is dit een gangbaar type, de elektronicazaak had het helemaal niet, ook niet wat er op leek.



[xinetic]

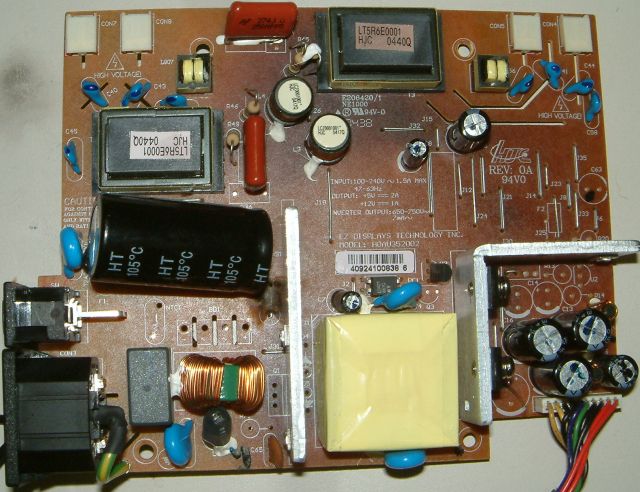

Voorkant voeding

[xinetic]

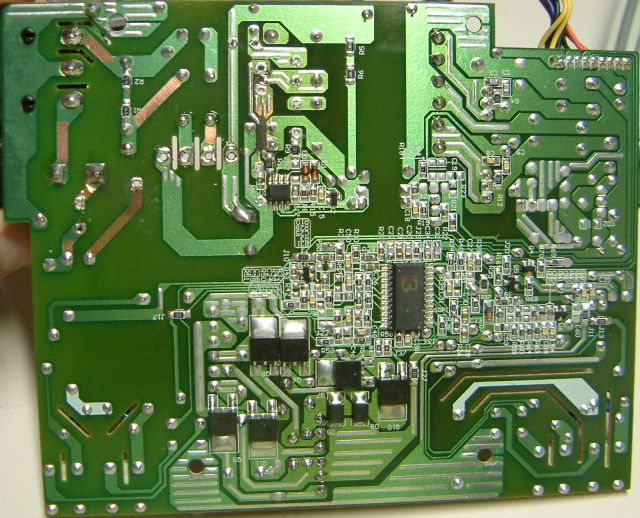

Achterkant voeding

Zoals je kunt zien, zijn er wat printbanen verdwenen...

[boarder]

de weerstand is eentje van 0.27ohm, minimaal 1 watt



De fet heeft volgende gegevens:

Typ: 2 SK 2996

Device: Metal oxide N-channel FET, enhancement type with diode

Short data: V-MOS, 600V, 10A, 45W, <1Ohm(5A)

Comparisontype: 2SK2843,

Complementary type:

Manufacturer Tos

vergelijker is 2sk2843

Succes

[xinetic]

Thnx, eens kijken of ik er aan kan komen.

[boarder]

De printbanen kan je vervangen door een koperdraadje. Voor dat je de spanning terug aansluit alles goed nameten.

De secundaire controleren op kortsluitingen.

[Matchless]

die rood omcirkelde chip zou ik ook vervangen ,de diodes ernaast en de vier blauwe condensators doormeten. Het lijkt erop dat de hele primaire gedeelte over de nek is gegaan.



[xinetic]

Hmm damn,



Hier in de omstreken is er niet aan te komen:



FET - K2996

NTC - 13SP 005



Iemand suggesties?
