Echostar DSB-880 doet niks meer (voeding defect?)


rvs4all

Aanbevolen berichten

Hallo allemaal,



Ik heb hier een "Echostar DSB-880 2CI" satellietontvanger van een kennis. Wordt vaak in het weekend gebruikt op de camping en staat de rest van de tijd uit (stekker uit stopcontact). Sinds dit weekend doet hij niks meer.

Ik heb de ontvanger opengeschroefd en er vallen direct 2 dingen op:



- de (hoofd)zekering is stuk

- een IC is verbrand (ook stuk printplaat eronder is zwart)



Weet iemand of het voldoende is om deze 2 onderdelen te vervangen om 'm weer te laten werken?



Gegevens IC:

J318

TOP243Y

22380B



Volgens diverse bronnen op internet is een "TOP243Y" een spanningsregelaar.

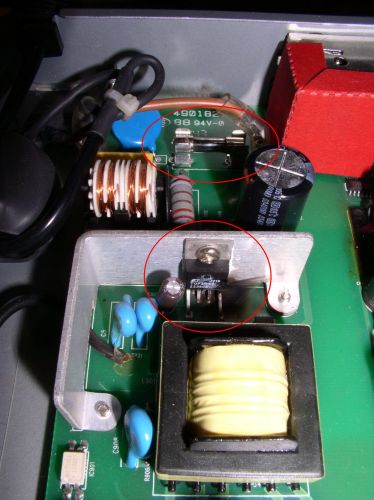

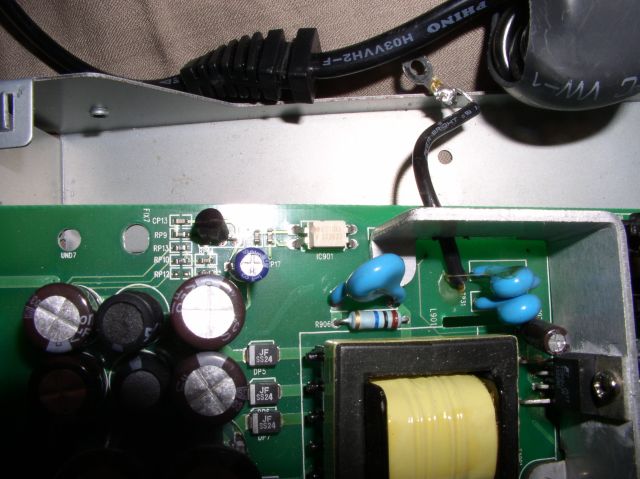

Als bijlage nog een foto van de defecten.



Alvast bedankt voor de reacties!


Link naar reactie
Delen op andere sites


Ik zou de OP243Y er uit solderen en de zekering vervangen om daarna te kijken(meten) of de spanning over de grote elko (47uF 400 volt denk ik) wel 320 volt is anders is de gelijkrichter ook stuk.

En het onstorings elko'tje ook na meten op sluiting anders ook vervangen.

daarna op zoek gaan naar een OP243Y en die ook vervangen.

sus6

Link naar reactie
Delen op andere sites

Origineel bericht van: focus103
Ik zou de OP243Y er uit solderen en de zekering vervangen om daarna te kijken(meten) of de spanning over de grote elko (47uF 400 volt denk ik) wel 320 volt is anders is de gelijkrichter ook stuk.
En het onstorings elko'tje ook na meten op sluiting anders ook vervangen.
daarna op zoek gaan naar een OP243Y en die ook vervangen.
sus6


Ik heb de OP243Y eruit gesoldeerd, zekering vervangen en daarna gemeten op grote elko: 313 volt. Print schoongemaakt, OP243Y gekocht en er in gesoldeerd, stekker in stopcontact: niks. Spanning op elko blijft wel 313 volt. Nadat stekker uit stopcontact gehaald is, is binnen enkele seconden de spanning rond de 1 volt. Ik heb in het primaire gedeelte van de voeding zo'n beetje alles gemeten (diodes, elko's, weerstanden), wel allemaal terwijl ze in het circuit zitten. Iemand nog een idee wat het kan zijn, of wat ik nog kan meten/vervangen?

Rob.
Link naar reactie
Delen op andere sites

Hoe nu verder ?

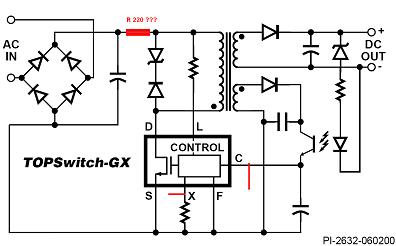

Ik heb het schema van die voeding niet maar je kan nog wat proberen.

Is de stroom begrenzing's weerstand (zo te zien op de foto 220 ohm) nog heel?

in de data sheet gekeken en op de D(drain) moet je ook die 313 volt meten.

Veder kijken of de opto koppler nog heel is.

datasheet op halen en bekijken wat er over weerstend X zou moeten staan.

SUC6

peter


Link naar reactie
Delen op andere sites

Origineel bericht van: focus103
Hoe nu verder ?
Ik heb het schema van die voeding niet maar je kan nog wat proberen.
Is de stroom begrenzing's weerstand (zo te zien op de foto 220 ohm) nog heel?
in de data sheet gekeken en op de D(drain) moet je ook die 313 volt meten.
Veder kijken of de opto koppler nog heel is.
datasheet op halen en bekijken wat er over weerstend X zou moeten staan.
SUC6
peter


De stroombegrenzingsweerstand is 2,2 Ohm (gemeten). Op de D staat ook 313 Volt. Verder heb ik dezelfde datasheet als jij opgehaald. Weerstand X meet 12,08 kOhm en weerstand L 2,2 MOhm.
Hoe kan ik zien (meten) of de optocoupler nog heel is?

Bedankt voor de reactie wederom!

Rob.


Link naar reactie
Delen op andere sites

Oke dan

Het volgende ik heb niet de hele data sheet gelezen maar de voeding voor de TOP zal wel via de weerstand L komen je kan meten of dat overeen komt met wat de data sheet zegt.

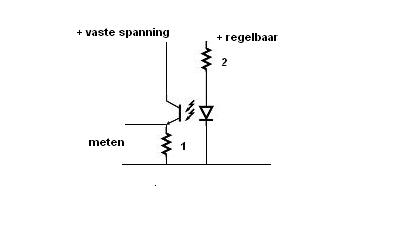

De optocoupler is aan de ene kant een (foto)transistor uitgang en

de andere kant een led.

Je kan hem meten in een test opstelling.

Als je de regelbare spannning verhoogt gaat er een stroom door de led lopen en deze moet dan de transistor open sturen(meter over 1)

1 kan je afhankelijk van de spanning 100 tot 560 Ohm nemen.(bv max 15 mA)

voor 2 ook zo kiezen dat er max 15 mA kan lopen.

Ik hoor het wel weer

su6

iemand anders nog een idee?? of schema


Link naar reactie
Delen op andere sites

Meet die weerstand L eens als ie aan één kant los gesoldeerd is .

Zo'n hoog ohmige weerstand meten in de schakeling is erg onnauwkeurig .

In de voeding van oude DSB 9800 zat ook een hoog ohmige weerstand die nogal eens in waarde verliep met als gevolg niet opstarten van de voeding

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

Link naar reactie
Delen op andere sites

Status tot nu toe:



Weerstand L: losgesoldeerd en gemeten: 2,198 MOhm

Condensator: heb zo geen vervangend exemplaar, maar losgesoldeerd en gemeten: 48,8 uF (er staat op: 47 uF, 25 Volt).

Heb binnenkort vakantie, dan zal ik eens die testopstelling met de optocoupler maken.
