Wavefrontier met 3x Spaun SUR 420F

[Wim]

Hallo,



Ik ben bezig om mijn wavefrontier T90 met 8 lnb's te installeren, maar nu weet ik niet in welke mode ik de switches moet in stellen. Op de switches zitten 3 mogelijkheden n.l. mode 1, 2 en 3.



Kan iemand me hierbij helpen?



m.vr.gr.



Wim



[hvdh]

Zie dit voorbeeld met 16 LNB's.



Er is maar één SUR 420 F nodig, in mode 1.



I.p.v. de dure SAR 411 F doen de meeste andere 4/1 DiSEqC switches het ook. Daar heb je, met 8 LNB's, dan maar 2 van nodig. De twee rechter ingangen op de SUR 420 F mogen open blijven.



[Wim]

Als ik het goed begrijp moet de eerste Spaun (waarop de tuner wordt aangesloten) op mode 1 staan. Van deze worden maar twee poorten gebruikt.

In de winkel werd mij verteld dat ik de andere twee ook kon gebruiken als switch (zoals een SAR411 F) maar in welke mode dienen deze te staan in mode 3?

[hvdh]

Ik durf niet te zeggen dat het onmogelijk is het zaakje met 3 stuks SUR 420 F aan de praat te krijgen want met een Dreambox kan veel qua "hoge" DiSEqC 1.1 instellingen.

Maar beter ruil je twee SUR's om voor twee (of meer) SAR's.

[hvdh]

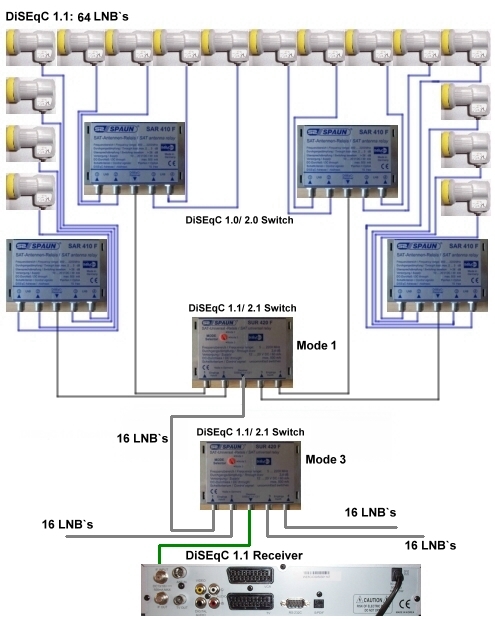

Kijk het kan wel wat je wil (mode 3 bij de ontvanger en 2 maal mode 1 bij de LNB's), maar het wordt niet vaak zo gedaan. Al was het maar omdat die SUR's zo duur zijn.

[Wim]

Dank je

Maar misschien een rare vraag op deze foto zie je dat de lnb's worden aangesloten op een SAR of maakt dit niet uit? Is dit het zelfde als een SUR in mode 1



Als dit de oplossing is hoe wordt dan de instelling in de dreambox? Hetzelfde als bij 1x SUR en 2x SAR

[hvdh]

Nee niet hetzelfde, het is een afwijkende configuratie.



Omdat er geen SAR (committed) switches gebruikt worden hoef je ook geen committed (ofwel DiSEqC 1.0) commando's te gebruiken.

Het schakelen gebeurt alleen met de uncommitted (DiSEqC 1.1) commando's, 1 t/m 8. Verdere details over de Dreambox instellingen weet ik helaas niet, er is wel e.e.a. over te vinden als je googled op "64 LNB" en dreambox.

[Wim]

Als ik nu 1 SUR ga gebruiken om 4 lnb's aan te sluiten In welke mode moet hij dan staan? Volgens mij in mode 3 of niet.



En dan zijn de Diseqc 1.1 commando's niet A/A en A/B maar gewoon input 1, input 2 etc. Is dit juist?





[hvdh]

Bij 1 SUR naar 4 LNB's: mode 1.

En ja, DiSEqC 1.1 input 1 t/m 4.

[Wim]

Dank je voor je info. Ga het morgen uit proberen

[Wim]

Het is me gelukt om de 3 Spaun SUR 420F draaiend te krijgen. Ik heb 1 Spaun op mode 3 gezet en de andere twee op mode 1.



Maar nu heb ik een andere vraag. Als ik reeds een lnb geplaatst heb op 13 graden oost en ik wil er nog een plaatsen voor 9 graden oost, dan komen de lnb houders tegen elkaar aan. Met het gevolg dat ik geen beeld krijg op 9 graden oost. Hoe kun je dit oplossen? Een monoblock plaatsen?

[Wim]

Voor de duidelijkheid ik gebruik Alps lnb's

foto zie bijlage

[maja]

(citaat)

Maar nu heb ik een andere vraag. Als ik reeds een lnb geplaatst heb op 13 graden oost en ik wil er nog een plaatsen voor 9 graden oost, dan komen de lnb houders tegen elkaar aan. Met het gevolg dat ik geen beeld krijg op 9 graden oost. Hoe kun je dit oplossen? Een monoblock plaatsen?



Ik heb ook een t90 met inverto lnb's. Ik heb gewoon beeld op 9 oost. Dus het moet gaan.

[ceesv]

Normaal kan je bij de T-90 de houders op minimaal 3 graden uit elkaar zetten.

Het zou zonder meer moeten gaan.

Wat heb je volgens de tabel als positie op de rails?

[Wim]

hallo,



Ik weet niet waar het aan ligt, maar met de pli image heb ik geen beeld op 5gr. oost en met de gemini 4.6 wel.

Kan het hier ook aan liggen waarom ik geen beeld krijg op 9 gr. oost?
