[Radio] Philips CD200: Ruis door het geluid heen

[Funfreak]

Ik heb een Philips CD200.

Deze speelt goed af, echter op beide kanalen is een "ruis" door het geluid heen te horen op beide kanalen.

Als ik hem op pauze zet, dan hoor ik ook de ruis niet meer.



Ik heb op alle printen al de kleine elco's vervangen door nieuwe. Op de voedingsprint heb ik alle elco's vervangen.

Daarnaast heb ik onderdelen die warm worden opnieuw doorgesoldeerd.

Helaas nog steeds de "ruis" door het geluid heen.



Wie kent deze cd-speler en kan mij aangeven waar ik de fout moet/kan zoeken en vinden?

Dank voor alle hulp en tips.

[JBnl]

Zitten alle ic's op ic voetjes ?

Zo ja alle voetjes verwijderen en rechtstreeks solderen.



[Funfreak]

Er is slechts 1 IC (een grote) die op een voetje zit, de rest is rechtstreeks op de print gesoldeerd.

Ik zal die gaan aanpassen.



Mijn CD200 is waarschijnlijk een van de eerste, er zit geen normaal type-indicatie etiket op, de schaalverlichting ontbreekt ook (zelfs het voedingsgedeelte voorziet niet in spanning voor de schaalverlichting).

[Funfreak]

Het is meer dan 1 IC, op de andere print (bovenste) zitten er veel meer in voetjes.

[Frans B]

Ik ken hem nog van vroeger.....Zelf heb ik nog de CD104, nog handgesoldeerd en sn onder de 1000.

Je probleem zal zeer waarschijnlijk in de D/A converter zitten, maar de laser is ook mogelijk. Maar is die nog wel ergens te vinden ?

[JBnl]

Klopt je en die voetjes ook allemaal verwijderen.



[Funfreak]

Is de D/A converter de chip ... 1540 ...? Zit er 2x in.

[Steve]

ze gebruikten hiervoor de TDA1540D

dit is een 14 bit da converter

[Steve]

als je het schema nodig hebt zal ik het voor je opzoeken,(de cd200 van jou dateert nog van 1982)

[Funfreak]

@ Steve

De servicemanual heb ik.



Komt dit probleem van "ruis" in het geluid jou bekend voor?

[Funfreak]

@ Steve

De servicemanual heb ik.



Komt dit probleem van "ruis" in het geluid jou bekend voor?



Nog een tweede vraag voor mijn CD202:

Heb jij toevallig nog een (4 cijferig) groen display liggen hiervoor?

Er vallen nu segmenten uit.

Of kan ik een display van bijv. een cd150 hiervoor gebruiken?

[Steve]

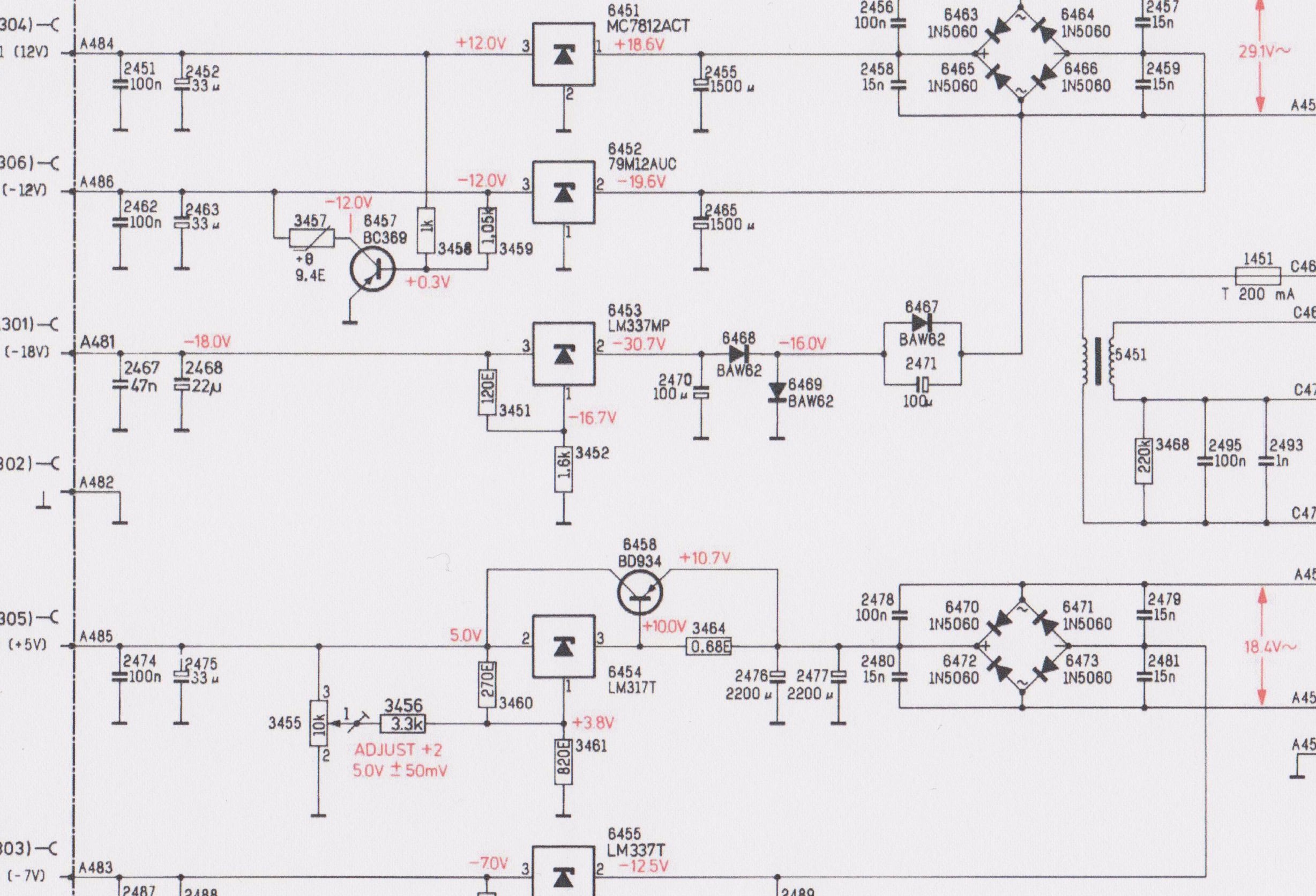

controleer de voedingspanningen en vervang eens C2470

[Steve]

heb je nu een cd-200 of een CD-202 ????

[Funfreak]

Hallo Steve,



Ik heb een cd100, cd200, cd300, cd202 en cd303. Alleen een cd101 ontbreekt nog aan mijn verzameling.



Het "ruis" probleem zit in de cd200.

De cd202 heeft een display waar 1 segment van stuk is.



Van alle cd-spelers heb ik alle elco's vervangen (behalve de NP, non polarity)



[Funfreak]

Het probleem zit in de bovenste print in het afgeschermde compartiment.

Dat is een grote print met o.a. 2x TDA1540 en ook een kleine print erop waarop enkele Sony chips gemonteerd zijn.



Ik heb deze print uitgewisseld met mijn cd300 waar eenzelfde print in zit. Bij het afspelen ruist dan de cd300 i.p.v. de cd200.

De laser van de cd200 is dus goed.



Nu nog wel de vraag waar het "ruis" probleem precies zit. Alle elco's zijn vervangen. Maar ook voordat ik ging vervangen en solderen, was er sprake van "ruis" door de muziek heen.



Zou het een los contact zijn of toch een defect van een onderdeel of IC?
