Probleem met waterafvoer vijverfilter

[The Iron Maiden]

hallo,



ik heb een probleem met mijn vijverfilter.



Het lijkt erop dat de filter niet genoeg water kan afvoeren.

Even een uitleg van de situatie (zie ook de tekening):



Ik heb een vijver met vijverpomp. Vlak boven de bodem heb ik een pvc buis door de wand van de vijver gemaakt. Deze buis komt naast de vijver naar boven. Alle slangen en kabels heb ik in deze pvc buis gedaan, zodat er geen slangen en kabels over de vijverrand hangen. De vijver is 40 cm hoger dan de bestrating.



Ik gebruik een doorloopfilter waarbij het water onder druk van de pomp in de filter wordt gepompt, en vervolgens loopt het filter weer leeg door een vrije uitloop. De slang aan de uitloop is ook dikker dan de aanvoerslang.



Vorig jaar had ik de uitvoerslang slechts een stukje in de pvc buis gedaan. Dit maakt voor de werking uiteraard niks uit.

Ik heb toen gemerkt dat het water wat uit het filter komt veel lucht bevat door de werking van het filter. Dit heeft als gevolg dat er een mini-bubbelbad in de pvc-buis ontstaat.

Dit gaat gepaard met het nodige geluid.

Overdag valt dit niet zo op, maar 's avonds/'s nachts is het wel hinderlijk.



Het filter werkt op deze manier prima.



Vorige week heb ik de afvoerslang helemaal door de pvc-buis gedaan om luchtbellen in de pvc-buis te voorkomen. De afvoerslang loopt nu door tot in de vijver.



Als ik nu het de vijverpomp aanzet loopt het filter langzaam over doordat het filter het water niet snel genoeg kan afvoeren. Ik denk dat dit komt doordat de uitloop van het filter nu meer tegendruk van het water krijgt. Hierdoor loopt de afvoerslang vol doordat de communicerende vaten niet snel genoeg werken.



Is dit een redelijke verklaring en wie weet hoe ik dit kan verbeteren?

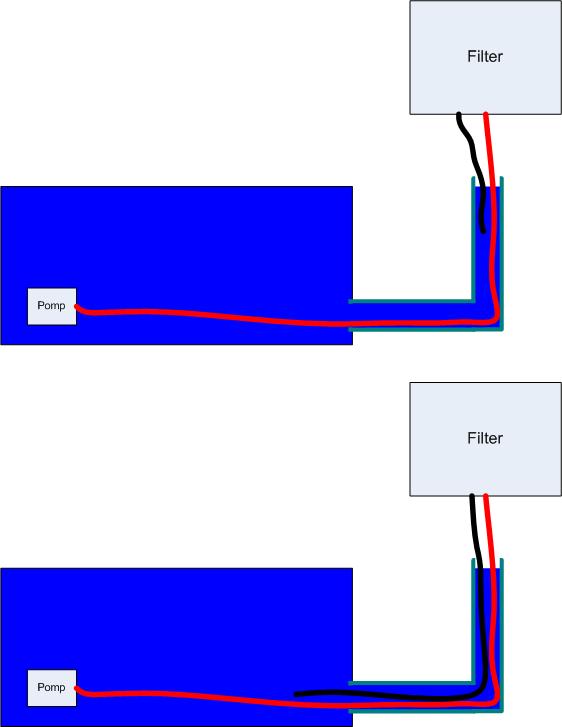

De bovenste tekening is de oude (werkende) situatie, de onderste tekening is de nieuwe situatie.



mvg,

The Iron Maiden



[satcor64]

Is het misschien een idee om de pomp te "knijpen"

Dus tussen de persaansluiting en de leiding naar het filter een afsluiter plaatsen.

En deze dan inregelen dat het filter net niet te veel water aangevoerd krijgt.



Suc6

Mvg satcor64

[satencom]

Je zou dit op kunnen lossen door een vlotterschakelaar in de filter bak te plaatsen die de pomp regelt als de filter bak vol zit, moet pomp stopen ,of tijd klok er tussen

[The Iron Maiden]

Misschien kan ik de pomp knijpen door er een dunnere slang aan te zetten. Nu zit er een slang aan van 32 mm met een koppelstuk naar 25 mm tbv de UV-lamp. Als de slang van 32 mm vervang door 25 mm heb ik ook geen koppelstuk meer nodig, dus minder kans op lekkage.



mvg,

The Iron Maiden

[The Iron Maiden]

Citaat:

Je zou dit op kunnen lossen door een vlotterschakelaar in de filter bak te plaatsen die de pomp regelt als de filter bak vol zit, moet pomp stopen ,of tijd klok er tussen

Ik ben toch voor een meer "natuurlijke" oplossing.
Als ik een vlotterschakelaar zou gebruiken zou de pomp om de 15 minuten even uitgeschakeld worden. Ik denk dat dit ook niet is wat je wilt.

Als je 800 euro hebt uitgegeven voor een complete filterinstallatie wil je wel dat deze zonder problemen werkt.
Ik denk dat daar geen externe vlotterschakelaar bij hoort...

Als de uitkomt is dat deze opstelling niet werkt, dan maar terug naar de oude situatie.

mvg,
The Iron Maiden

[aukemuis]

Het lijkt mij dat de druk in de retour leiding nu te groot wordt voor het filter



Pomp knijpen of extra retour maken lijkt mij de beste oplossing



[looney2]

Als ik jou was zou ik de retour leiding groter maken.

Je hebt te veel tegendruk, door de diepte van retour uitgang

Dan hoef je waarschijnlijk ook niet meer zo diep de buis in met retour, (voor het geluid te dempen).

Weet niet hoe groot de buis is die uit de vijver komt,maar probeer minimaal eens een 50 mm pijp als retour.

Bovendien wat zwemt er in de vijver?

Als je installatie compleet hebt gekocht, is het meestal op elkaar afgestemd.

Als je dan een leiding gaat "knijpen" krijg je op den duur problemen.( oa water kwaliteit)



[The Iron Maiden]

Ja, dat is inderdaad het probleem.

De tegendruk van het vijverwater is te groot voor de filter.

Er zijn twee oplossingen:

- Filter hoger zetten om meet drukverschil te krijgen

Dit is niet echt praktisch, ook omdat de pomp dan harder moet werken en de filter dan meer in het zicht staat.

- Retourslag minder diep in de vijver hangen.



Ik heb nu toch maar voor de laatste oplossing gekomen omdat ik daarmee de maximale doorstroming heb.

Iedere andere oplossing gaat en kosten van de capaciteit van de pomp.



De afvoerslag is overigens al 50 mm. Het is niet mogelijk om meerdere afvoerslangen op het filter aan te sluiten.



In ieder geval bedankt voor jullie reacties.



mvg,

The Iron Maiden



[Gast SatMann]

hi normaal heb je twee filtersystemen.



een systeem dat gevoed word door de waterdruk en dus zal de filter iets lager liggen dan de vijver en door de druk zal water naar de filter stromen en daarachter staat een pomp om het water richtig vijver te trekken.



de andere en meest voorkomende is dat de filteruitgang ! hoger staat dan het wateropp. en daar zijn de filters ook speciaal vooruitgerust. mijn 8 kamer filter heeft een uitloopbuis diameter 10 cm, dus genoeg...ik denk dat je gewoon je buis die van de filter terug loopt groter moet hebben of maken. anders trek eens foto's dan zien we het direct.



en een goede pomp mag gerust meer drukken om dat water naar boven te krijgen hoor.

mijn pomp ligt 2meter diep en gaat 1 meter boven de waterspiegel, dus duwt het water 3 meter hoog maar dit langzaam en altijd zorgen dat de buizen naar de filter zeker hogedruk buizen zijn en niet teveel 90° bochten en de buisdiamater niet te groot, hoe groter of dikker die buis, hoe meer de pomp nog moet drukken om die watermassa omhoog te krijgen.



heb je geen raad gekregen van de specialist die je dit verkochte? zou jammer zijn, want zo'n pompen kosten geld.

ik denk dat de mijnen boven 400€ kwam (15.000 liter pomp).



[The Iron Maiden]

Ik kan de grotere uitvoerslang gebruiken, omdat het mondstuk aan de filter maar 50 mm groot is.



Ik heb een pomp die 6500 liter/uur kan leveren. Er wordt ongeveer 1,5 meter omhoog gepompt. Ik weet zo niet wat het verlies dan is, maar er komt in ieder geval minder dan 6500 liter/uur in het filter. Bovendien zit er nog een UV-filter tussen, met dunnere aansluitslangen dus ook daar verlies is wat capaciteit.

Het filter is gemaakt voor 7500 liter/uur, dus ruim voldoende.

Nu ik alles heb aangesloten zoals het hoort werkt het ook prima. De afvoer van het filter is nu ruim voldoende.



mvg,

The Iron Maiden



[Gast SatMann]

met uv filters moet je idd opletten.

ik splits uit net voor de filter. een deel gaat in de uv, een ander deel gaat in de filter.



die uv dient eigenlijk maar om de kleinere algen te doden, maar eerlijk gezegd, als het zomer is en de planten staan allemaal in bloei en de filter draait vollen bak, dan is mijn water zo helder dat je de bodem kan zien (vijver staat van 8 uur tot 18uur in de zon). dus veel groene algen wijzen op teveel voedingsstoffen, te weinig voedingsgebruikers(planten). dan kan je altijd snel groeiende inzetten, dan zie je het verschil zo.



maar goed, leuk te horen dat het weer werkt.

[looney2]

T.I.M.



Uit nieuwsgierigheid wat voor een vijver heb je.

Een planten,huis tuin en keuken vis,of een koi vijver?

[The Iron Maiden]

Het is een planten/vis vijver van zo'n 5200 liter.

Ik zal wel een foto schieten als het mooi weer is en deze hier posten.



mvg,

The Iron Maiden



[looney2]

Als je nog steeds "last" hebt van het borrelen in de retour leiding,zou je eens kunnen experimenteren met een buis waar je gaten in boort,en deze in die grote buis laten zakken.

wat lengte betreft zou je meerdere korte stukken met moffen kunnen verlengen tot je het juiste resultaat bereikt.

Dus als bv. 15cm niet werkt, één mof.... nog maals 15 cm... enz. enz.

[The Iron Maiden]

Het borrelen is nu aanzienlijk minder dan voorheen. Eerlijk gezegd weet ik niet precies waardoor het nu minder is, aangezien de opstelling nu hetzelfde is als afgelopen najaar.



Ik hoor nu nog alleen het water stromen door de afvoerslang, maar hier kun je uiteraard niks aan doen en is ook niet hinderlijk.



mvg,

The Iron Maiden
