Diseqc switch EMP Centauri vraagje


Alva10

Aanbevolen berichten

Ik zou graag willen weten waar de aansluiting,,Antenne voor is op de switch van EMP Cent.

Kan hier een gewone Teristrial antenne op aangesloten worden? Zoja Hoe wordt het signaal ontkoppeld aan de andere zijde?

Aangezien bij mij de gewone radio ontvangst belabberd is wil ik graag een buiten antenne voor deze aansluiten maar geen gaten in kozijn of gevel boren.



Topfield 7710Hd.pvr. Bigbisat 6x Lnb Dual 2x Emp centauri

Yamaha Home cinema 7.1 200W Bose Sound syst.  Samsung 46" 6320 smart

Samsung Bd 6500 Blueray player

Link naar reactie
Delen op andere sites


deze switch

die dient om satteliet verbinding
en die begint bij 950 MHZ TO 2300 MHZ
Terwijl de gewone antenne switch op 0 mhz tot 950 mhz +- zou gaan
ps:hoe heb je het nu? kan je een foto plaatsen

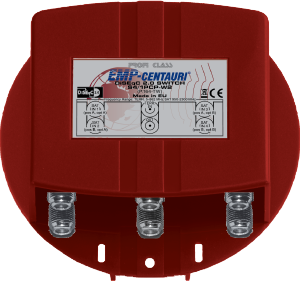

SPECIFICATIONS:
 Specifications of P.164-TW  Frequency Range    Terr. 5-862 MHz


 Sat. 950-2,300 MHz   Control    DiSEqC commands (position & option)  Insertion Loss    Terr. 2 dB avg    Sat. 6 dB avg  Input isolation    min. 25 dB  Power consumption    35 mA / 18V  Dimensions (w,d,h [cm])    11.2 x 11.2 x 4.8 cm  Temperature range     -30 - +70 �C

1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

Beste Alva10



Op die aansluiting kun je een UHF-antenne of een FM-antenne aansluiten.

Het scheiden van satelliet en digitenne (FM) signalen kan op verschillende manieren.

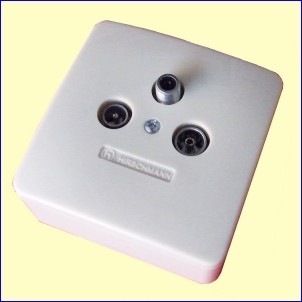

- je kunt gebruik maken van een aansluitdoos waarbij de signalen van satelliet, kabel TV-signalen en radiosignalen worden gescheiden maar dat mag ook signaal zijn van een terrestrial antenne (digitenne) , zie bijlage 1.

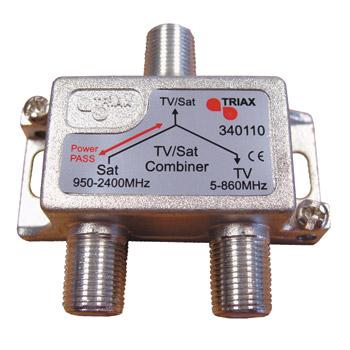

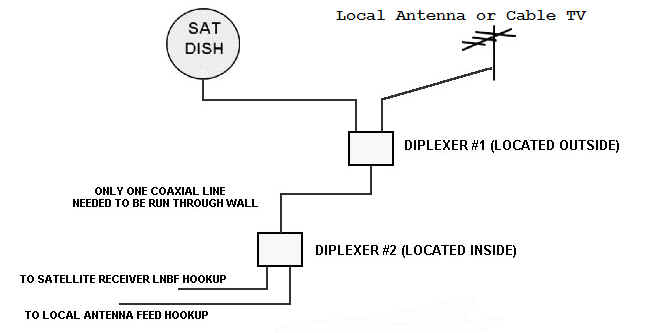

- Je kunt ook een losse splitter nemen, een zogenaamde diplexer, zie bijlage 2 en 3.




aangepast door Sprietje
Link naar reactie
Delen op andere sites

heb je nu nog zo een verbinding staan van die antenne die toch naar binnen komt!

ander zo ene halen in de winkel en aansluiten op je bestaande antenne ,en dan gewoon in de radio stekker steken


1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

Smetje, bedoel je nu dat hij zo’n aansluitdoos kan gebruiken zoals je in bericht 4 laat zien?

deze kan hij gebruiken sprietje in het geval! er nog een  hark FM antenne op het dak of ...zou staan

want nu weten we toch niet volledig hoe het momenteel is met zijn antenne verbinding voor de FM radio

klopt dat? digitenne misschien enz

die jij laat zien sprietje is natuurlijk ook een goede keuze

onmiddellijk alles

vroege hadden we de gewone twin antenne tegen de muur,en dat was ook al zeer goed als je hem mooi  tegen de muur hing


1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

Beste smetje



Alva10 schrijft in zijn eerste bericht:



“Aangezien bij mij de gewone radio ontvangst belabberd is wil ik graag een buiten antenne voor deze aansluiten maar geen gaten in kozijn of gevel boren.



Alva wil dus geen extra coaxkabel van buiten naar binnen om geen gaten te hoeven boren. Hij zal dus naast zijn schotel ook nog een FM-antenne moeten plaatsen. Die twee signalen kunnen op die EMP Centauri aangesloten worden en zullen dus binnen weer gescheiden moeten worden. Dat kan absoluut niet met de doos die jij aangeeft.

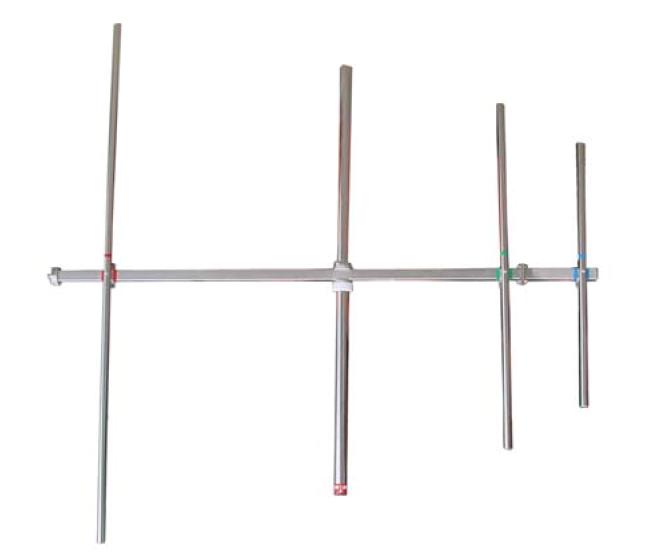

Alfa moet er wel rekening mee houden dat de FM antenne verticaal moet staat en dat door het samenvoegen en scheiden van deze twee signalen er ongeveer 5dB signaalverlies optreedt. Met een voldoende bemeten schotel is dat echter geen probleem.

Link naar reactie
Delen op andere sites

Volgens mij zijn die twin antennes op basis van 300 Ohm kabel

Maar ik heb een Big bisat met twin lnb's op de Topfield 7710 Hdpvr met dus twee van die switchen buiten.

Hoe dan de signalen scheiden binnen in de kamer?

Topfield 7710Hd.pvr. Bigbisat 6x Lnb Dual 2x Emp centauri

Yamaha Home cinema 7.1 200W Bose Sound syst.  Samsung 46" 6320 smart

Samsung Bd 6500 Blueray player

Link naar reactie
Delen op andere sites

Beste sprietje

we wachten gewoon af hoe zijn toestand nu is momenteel ! staat er een schotel is niet vermeld!

want alva 10 heeft alleen maar over deze switch gevraagd of het kan met een andere antenne enz

1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

oei zie net dat alva 10 heeft gereageerd hoe zijn installatie is

1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

Volgens mij zijn die twin antennes op basis van 300 Ohm kabel

Maar ik heb een Big bisat met twin lnb's op de Topfield 7710 Hdpvr met dus twee van die switchen buiten.

Hoe dan de signalen scheiden binnen in de kamer?

en hoeveel twin lnb' heb je erop staan alva 10?  (4) zou ik zeggen

dan zou je al naar een andere switch kunnen gaan denk ik 1 switch vervangen waarschijnlijk



vb deze

EMP S4/1PCP-W2 (P.164-TW) - 5/1 DiSEqC-Schalter 5 in en één uit. Voor het aansluiten van 4 satellieten via Diseqc 1.1 óf via Diseqc GoTo XX . Verder een 5e input voor terrestriale input om satelliet en terrestrial input te combineren in één kabel.

en ook nog een antenne met bij behorende bekabeling f-conectors enz




aangepast door smetje limb.BE

1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

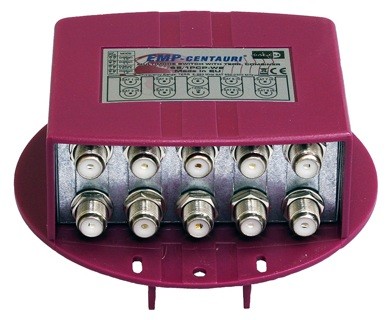

Deze switch heb ik twee maal bij de buiten opstelling hangen

EMP-Centauri S8/1PCP-W2 DiSEqC Switch 9/1

aangepast door Alva10

Topfield 7710Hd.pvr. Bigbisat 6x Lnb Dual 2x Emp centauri

Yamaha Home cinema 7.1 200W Bose Sound syst.  Samsung 46" 6320 smart

Samsung Bd 6500 Blueray player

Link naar reactie
Delen op andere sites

dan moet je er toch maar gewoon een coax met fm antenne bijplaatsen

en dit is wel een switch met 5 ingangen die ik aangaf! alva 10

en je coax op komt dan op de aansluiting die nog vrij is

staat ook vermeld op de switch waar een gewone tv/radio aansluiting komt

aangepast door smetje limb.BE

1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites



dus deze heb je



Eigenschappen EMP-Centauri S8/1PCP-W2 PROFI CLASS DiSEqC switch



Vorig onderdeelnummer:



P.168-W V1 / V2



Aantal satelliet ingangen:



8



Aantal uitgangen:



1



Ondersteuning Twin / Quad / Octo LNB ("High ISO")



Ja



Aparte terrestrische ingang:



Ja



Terrestrische band by-pass vanaf de satelliet



-



Controle - DiSEqC Versie:



1.1 / 1.2



Outdoor bescherming:



Ja











Garantie:



4 jaar





Specificaties EMP-Centauri S8/1PCP-W2 PROFI CLASS DiSEqC switch



Aantal ingangen:



9



Aantal uitgangen:



1



Frequentiebereik SAT:



950-2300 MHz



Frequentiebereik TER:



5-862 MHz



Insertion loss SAT (gemiddeld):



5 dB



Insertion loss TER (gemiddeld):



3 dB



Isolatie tussen ingangen (min):



25 dB



Besturing:



DiSEqC 1.1, 1.2



Stroomverbruik (18V):



60 mA



LNB stroom (max):



400 mA



Afmetingen (L x B x H):



112 x 112 x 49 mm



Temperatuurbereik:



-30 tot +70 ºC
